dipoleVee

Создайте V-дипольную антенну

расширьте все на странице

Описание

dipoleVee объект является плоской V-дипольной антенной в xy - плоскость.

Ширина диполя связана с круглым сечением уравнением

w=2d=4r

, где:

  • d является диаметром эквивалентного цилиндрического полюса

  • r является радиусом эквивалентного цилиндрического полюса

Для данного цилиндрического радиуса используйте cylinder2strip служебная функция, чтобы вычислить эквивалентную ширину. V-дипольная антенна изгибается вокруг точки канала. V-диполь по умолчанию питается центром и находится в xy - плоскость. Точка канала V-дипольной антенны совпадает с источником.

Создание

Синтаксис

dv = dipoleVee
dv = dipoleVee(Name,Value)

Описание

dv = dipoleVee создает V-дипольную антенну полудлины волны.

пример

dv = dipoleVee(Name,Value) создает V-дипольную антенну полудлины волны, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Длина двух рук в виде двухэлементного вектора в метрах. По умолчанию длины руки выбраны для рабочей частоты 75 МГц.

Пример: 'ArmLength',[1,3]

Типы данных: double

V-дипольная ширина руки в виде скаляра в метрах.

Примечание

Дипольная ширина должна быть меньше Total Arm Length/5 и больше, чем Total Arm Length/1001. [2]

Пример: 'Width',0.05

Типы данных: double

Угол, сделанный двумя руками о xy - плоскость в виде двухэлементного вектора в градусах.

Пример: 'ArmElevation',[55 35]

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: dv.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите питаемый центром V-диполь, который имеет 50 углов руки степени.

dv = dipoleVee('ArmElevation',[50 50])
dv =
  dipoleVee with properties:

       ArmLength: [1 1]
    ArmElevation: [50 50]
           Width: 0.1000
       Conductor: [1x1 metal]
            Tilt: 0
        TiltAxis: [1 0 0]
            Load: [1x1 lumpedElement]


show(dv)

Figure contains an axes object. The axes object with title dipoleVee antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

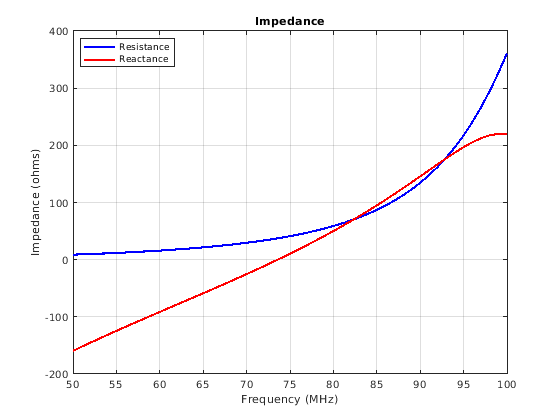

Вычислите импеданс V-дипольной антенны по частотному диапазону 50 МГц - 100 МГц.

dv = dipoleVee('ArmElevation',[50 50]);
impedance(dv,linspace(50e6,100e6,51))

Figure contains an axes object. The axes object with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Ссылки

[1] Balanis, C.A. Теория антенны: анализ и проектирование. 3-й Эд. Нью-Йорк: Вайли, 2005.

[2] Volakis, Джон. Руководство разработки антенны. 4-й Эд. Нью-Йорк: McGraw-Hill, 2007.
