audioOscillator
Сгенерируйте синус, квадрат и пилообразные формы волны
Описание
audioOscillator Система object™ генерирует настраиваемые формы волны. Типичное использование включает генерацию тестовых сигналов для испытательных стендов и генерацию управляющих сигналов для звуковых эффектов. Свойства audioOscillator Системный объект задает тип сгенерированной формы волны.
Сгенерировать настраиваемые формы волны:
Создайте
audioOscillatorобъект и набор его свойства.Вызовите объект с аргументами, как будто это была функция.
Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты?
Создание
Синтаксис
Описание
osc = audioOscillatorosc, со значениями свойств по умолчанию.
osc = audioOscillator(signalTypeValue)signalTypeValue.
osc = audioOscillator(signalTypeValue,frequencyValue)frequencyValue.
osc = audioOscillator(___, наборы каждое свойство Name,Value)Name к заданному Value. Незаданные свойства имеют значения по умолчанию.
osc = audioOscillator('SignalType','sine','Frequency',8000,'DCOffset',1) создает Системный объект, osc, который генерирует синусоиды на 8 кГц со смещением DC одного.Свойства
Использование
Синтаксис
Описание
Выходные аргументы
Функции объекта
Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:
release(obj)
createAudioPluginClass и configureMIDI функции сопоставляют настраиваемые свойства audioOscillator Системный объект к стоящим с пользователем параметрам:
| Свойство | Область значений | Отображение | Модули |
|---|---|---|---|
Frequency | [0.1, 20000] | журнал | Гц |
Amplitude | [0, 10] | линейный | никакие модули |
DCOffset | [–10, 10] | линейный | никакие модули |
DutyCycle (доступный, когда вы устанавливаете SignalType к 'square') | [0, 1] | линейный | никакие модули |
Width (доступный, когда вы устанавливаете SignalType к 'sawtooth') | [0, 1] | линейный | никакие модули |
Примеры
Сгенерируйте переменную частоту Sine wave
Используйте audioOscillator сгенерировать синусоиду переменной частоты.
Создайте аудио генератор, чтобы сгенерировать синусоиду. Используйте настройки по умолчанию.
osc = audioOscillator;

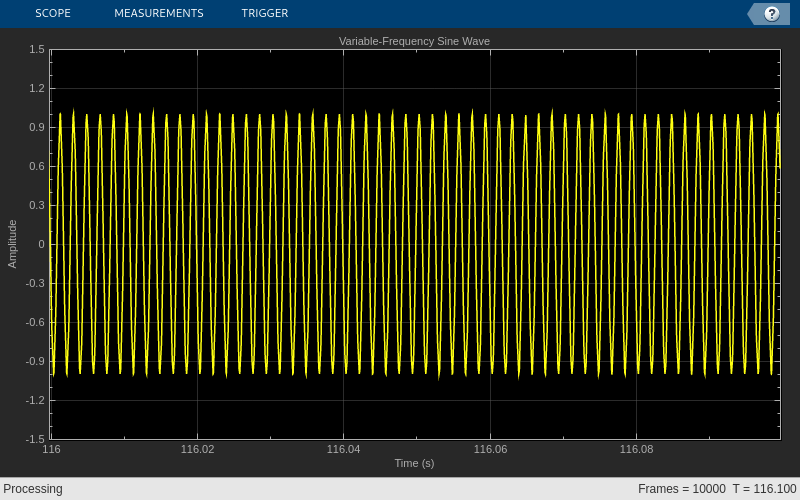

Создайте осциллограф времени, чтобы визуализировать синусоиду переменной частоты, сгенерированную аудио генератором.
scope = timescope( ... 'SampleRate',osc.SampleRate, ... 'TimeSpanSource','Property','TimeSpan',0.1, ... 'YLimits',[-1.5,1.5], ... 'TimeSpanOverrunAction','Scroll', ... 'ShowGrid',true, ... 'Title','Variable-Frequency Sine Wave');
Поместите аудио генератор в цикл аудиопотока. Увеличьте частоту своей синусоиды с шагом на 50 Гц.
counter = 0; while (counter < 1e4) counter = counter + 1; sineWave = osc(); scope(sineWave); if mod(counter,1000)==0 osc.Frequency = osc.Frequency + 50; end end
Создайте мелодию путем настройки частоты колебания
Настройте частоту аудио генератора в расположенных с равными интервалами интервалах, чтобы создать мелодию. Проигрывайте мелодию к своему устройству аудиовыхода.
Создайте структуру, чтобы содержать значения частоты примечаний в мелодии.
notes = struct('C4',261.63,'E4',329.63,'G4sharp',415.30,'A4',440,'B4',493.88, ... 'C5',523.25,'D5',587.25,'D5sharp',622.25,'E5',659.25,'Silence',0);
Создайте audioOscillator и audioDeviceWriter объекты. Используйте настройки по умолчанию.
osc = audioOscillator; aDW = audioDeviceWriter;
Создайте вектор с начальной мелодией Фур Элис.
melody = [notes.Silence notes.Silence,... notes.E5 notes.D5sharp notes.E5 notes.D5sharp notes.E5 notes.B4 ... notes.D5 notes.C5 notes.A4 notes.A4 notes.Silence ... notes.C4 notes.E4 notes.A4 notes.B4 notes.B4 notes.Silence ... notes.E4 notes.G4sharp notes.B4 notes.C5 notes.C5 notes.Silence];
Задайте длительность примечания в секундах. В цикле аудиопотока вызовите свой аудио генератор и запишите звук в ваше аудио устройство. Обновите частоту аудио генератора в noteDuration временные шаги, чтобы следовать за мелодией. Как лучшая практика, выпустите свои объекты однажды завершенный.
noteDuration = 0.3;
i = 1;
tic
while i < numel(melody)
tone = osc();
aDW(tone);
if toc >= noteDuration
i = i + 1;
osc.Frequency = melody(i);
tic
end
end
release(osc)
release(aDW)Управляйте частотой среза фильтра Lowpass
Создайте низкочастотный генератор (LFO) фильтр lowpass, с помощью audioOscillator как управляющий сигнал.
Создайте dsp.AudioFileReader и audioDeviceWriter Системные объекты, чтобы читать из звукового файла и записать в ваше аудио устройство. Создайте biquad объект фильтра, чтобы применить фильтрацию lowpass к вашему звуковому сигналу.
fileReader = dsp.AudioFileReader('Filename','Engine-16-44p1-stereo-20sec.wav'); deviceWriter = audioDeviceWriter('SampleRate',fileReader.SampleRate); lowpassFilter = dsp.BiquadFilter( ... 'SOSMatrixSource','Input port', ... 'ScaleValuesInputPort',false);
Создайте аудио объект генератора. Ваши аудио средства управления генератором частота среза lowpass просачиваются цикл аудиопотока.
osc = audioOscillator('SignalType','sawtooth', ... 'DCOffset',0.05, ... 'Amplitude',0.03, ... 'SamplesPerFrame',fileReader.SamplesPerFrame, ... 'SampleRate',fileReader.SampleRate, ... 'Frequency',5);
В цикле пропустите звуковой сигнал через фильтр lowpass. Запишите выходной сигнал в свое аудио устройство.
while ~isDone(fileReader) audioIn = fileReader(); ctrlSignal = osc(); [B,A] = designVarSlopeFilter(48,ctrlSignal(end)); audioOut = lowpassFilter(audioIn,B,A); deviceWriter(audioOut); end
Как лучшая практика, выпустите объекты однажды завершенный.
release(osc) release(fileReader) release(deviceWriter)
Для большего количества полноценного внедрения Фильтра LFO см. audiopluginexample.LFOFilter в галерее Audio Plugin Example.
