Спектрограмма Мэла
S = melSpectrogram(audioIn,fs,Name,Value)Name,Value парные аргументы.
melSpectrogram(___) строит mel спектрограмму на поверхности в текущей фигуре.
Используйте настройки по умолчанию, чтобы вычислить mel спектрограмму для целого звукового файла. Распечатайте количество полосовых фильтров в наборе фильтров и количества кадров в mel спектрограмме.
[audioIn,fs] = audioread('Counting-16-44p1-mono-15secs.wav'); S = melSpectrogram(audioIn,fs); [numBands,numFrames] = size(S); fprintf("Number of bandpass filters in filterbank: %d\n",numBands)
Number of bandpass filters in filterbank: 32
fprintf("Number of frames in spectrogram: %d\n",numFrames)Number of frames in spectrogram: 1551

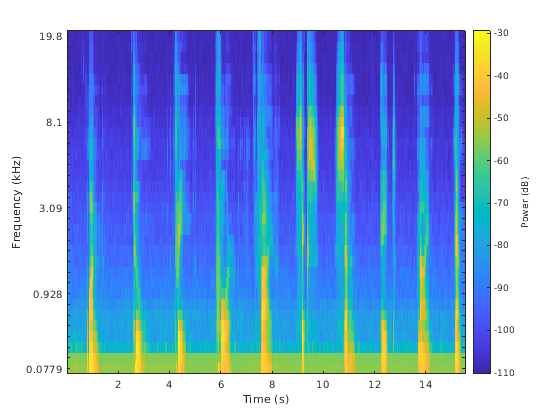

Постройте mel спектрограмму.
melSpectrogram(audioIn,fs)
Вычислите mel спектры периодических окон Hann с 2048 точками с перекрытием с 1024 точками. Преобразуйте в частотный диапазон с помощью БПФ с 4096 точками. Передайте представление частотного диапазона через 64 полуперекрытых треугольных полосовых фильтра, которые порождают линейную оболочку столбцов от 62,5 Гц до 8 кГц.
[audioIn,fs] = audioread('FunkyDrums-44p1-stereo-25secs.mp3'); S = melSpectrogram(audioIn,fs, ... 'Window',hann(2048,'periodic'), ... 'OverlapLength',1024, ... 'FFTLength',4096, ... 'NumBands',64, ... 'FrequencyRange',[62.5,8e3]);
Вызовите melSpectrogram снова, на этот раз без выходных аргументов так, чтобы можно было визуализировать mel спектрограмму. Входное аудио является многоканальным сигналом. Если вы вызываете melSpectrogram с многоканальным входом и без выходных аргументов, только построен первый канал.
melSpectrogram(audioIn,fs, ... 'Window',hann(2048,'periodic'), ... 'OverlapLength',1024, ... 'FFTLength',4096, ... 'NumBands',64, ... 'FrequencyRange',[62.5,8e3])
melSpectrogram применяет набор фильтров частотного диапазона к звуковым сигналам, которые являются оконными вовремя. Можно получить центральные частоты фильтров и моменты времени, соответствуя аналитическим окнам как вторым и третьим выходным аргументам от melSpectrogram.

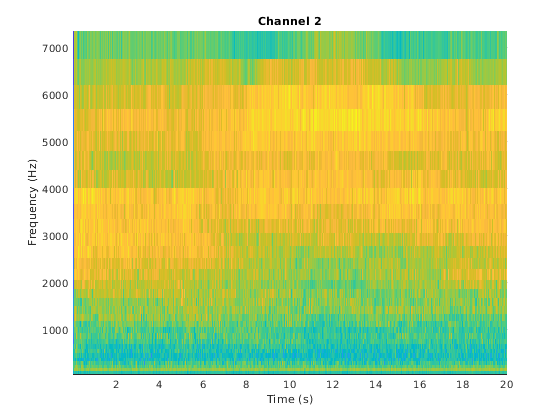

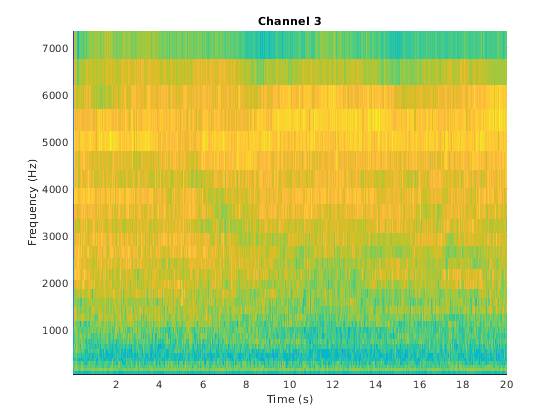

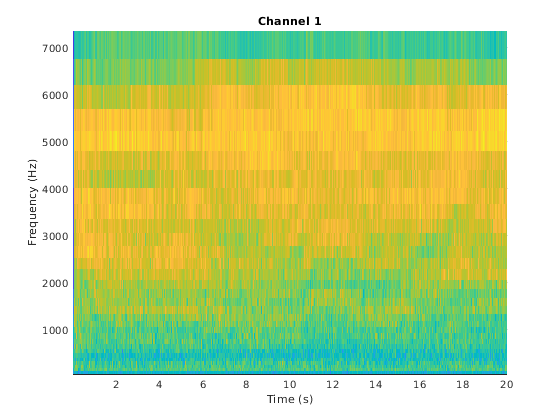

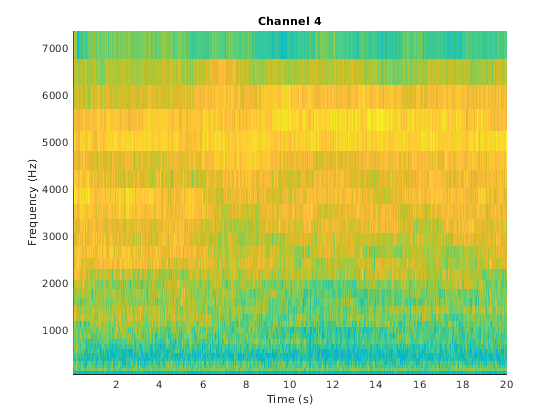

Получите mel спектрограмму, частоты центра набора фильтров, и аналитические моменты времени окна многоканального звукового сигнала. Используйте центральные частоты и моменты времени, чтобы построить mel спектрограмму для каждого канала.
[audioIn,fs] = audioread('AudioArray-16-16-4channels-20secs.wav'); [S,cF,t] = melSpectrogram(audioIn,fs); S = 10*log10(S+eps); % Convert to dB for plotting for i = 1:size(S,3) figure(i) surf(t,cF,S(:,:,i),'EdgeColor','none'); xlabel('Time (s)') ylabel('Frequency (Hz)') view([0,90]) title(sprintf('Channel %d',i)) axis([t(1) t(end) cF(1) cF(end)]) end
melSpectrogram функция следует общему алгоритму, чтобы вычислить mel спектрограмму как описано в [1].
В этом алгоритме аудиовход сначала буферизуется в системы координат numel ( количество отсчетов. Системы координат перекрываются Window)OverlapLength количество отсчетов. Заданный Window применяется к каждой системе координат, и затем система координат преобразована в представление частотного диапазона с FFTLength число точек. Представление частотного диапазона может быть или величиной или степенью, заданной SpectrumType. Если WindowNormalization установлен в true, спектр нормирован на окно. Каждая система координат представления частотного диапазона проходит через mel набор фильтров. Спектральные значения выход от mel набора фильтров суммирован, и затем каналы, конкатенированы так, чтобы каждая система координат была преобразована к NumBands- вектор-столбец элемента.
mel набор фильтров спроектирован как полуперекрытые треугольные фильтры, равномерно распределенные по шкале mel. NumBands управляет количеством mel полосовых фильтров. FrequencyRange средства управления ребра полосы первого и последнего просачиваются mel набор фильтров. FilterBankNormalization указывает, что тип нормализации применился к отдельным полосам.
[1] Rabiner, Лоуренс Р. и Рональд В. Шафер. Теория и приложения цифровой речевой обработки. Верхний Сэддл-Ривер, NJ: Пирсон, 2010.
spectrogram | mfcc | gtcc | mdct | audioFeatureExtractor
