visualize
Визуализируйте и подтвердите ответ фильтра
Описание
visualize( строит ответ величины ленточного фильтра октавы, octFilt)octFilt. График обновляется автоматически когда свойства объектного изменения.
visualize(___, создает маску на основе класса фильтра, заданного mType)mType, использование любого из предыдущих синтаксисов. Задайте mType как 'class 0', 'class 1', или 'class 2'. Пределы затухания маски заданы в стандарте ANSI S1.11-2004. Частота центра маски является частотой центра стандарта ANSI с частотами ребра полосы по обе стороны от CenterFrequency установите в octFilt.
Если маска является зеленой, проект совместим со стандартом ANSI S1.11-2004.
Если маска является красной, податливость пропусков проекта.
Примеры

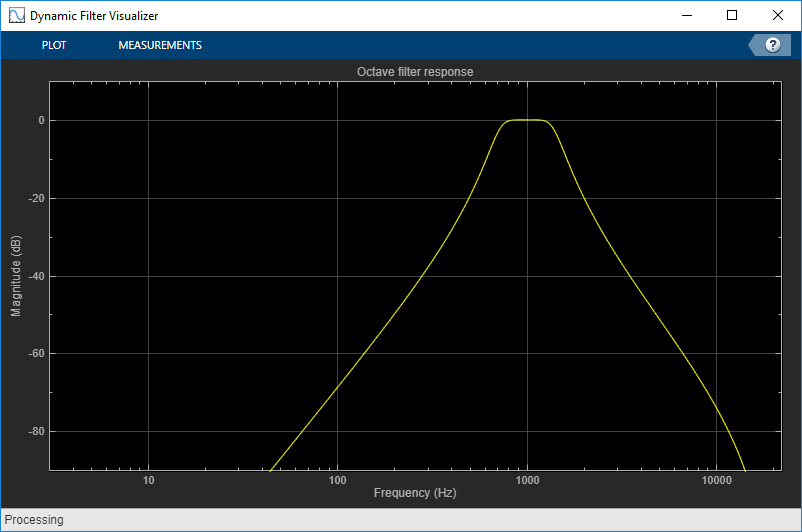

Постройте ответ величины фильтра октавы
Создайте объект octaveFilter Система object™ и затем строит ответ величины фильтра.
octFilt = octaveFilter; visualize(octFilt)

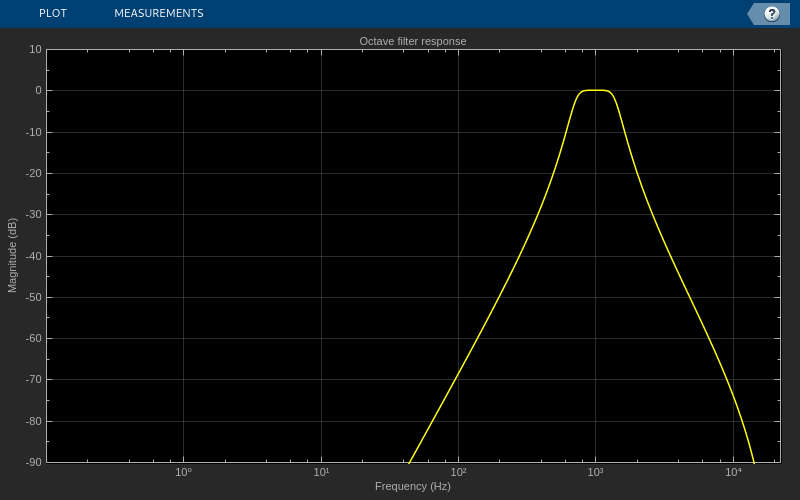

Задайте количество интервалов частоты
Создайте объект octaveFilter Система object™. Постройте представление частоты с 5096 точками.
octFilt = octaveFilter; visualize(octFilt,5096)

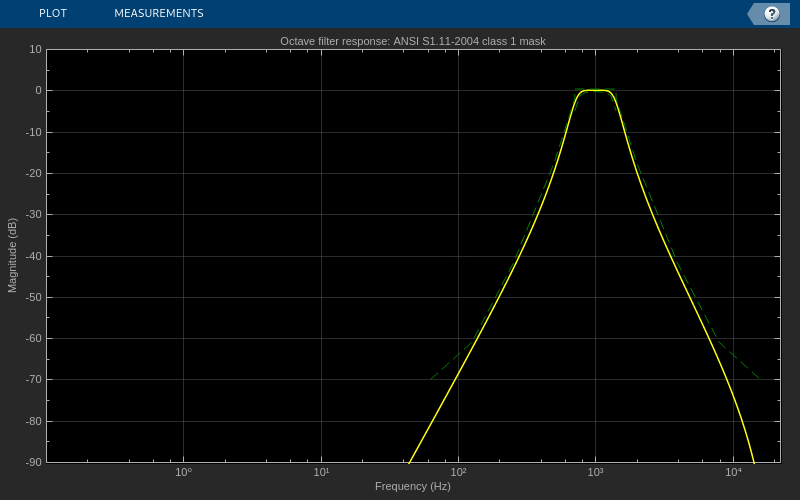

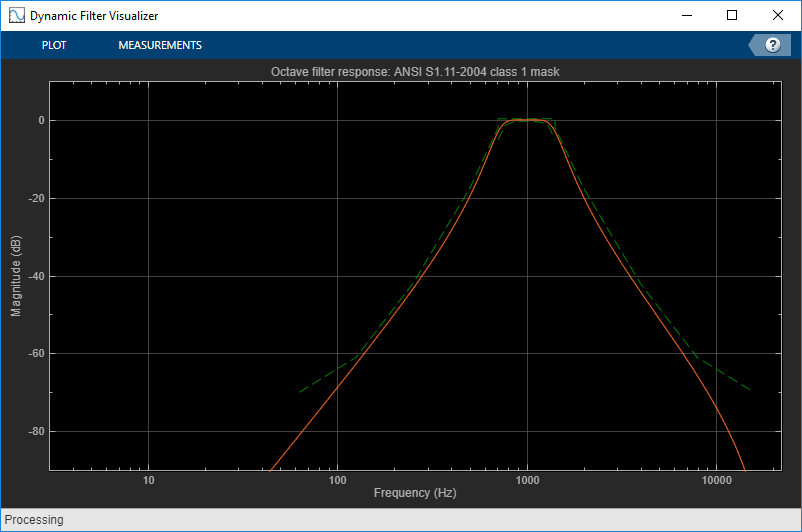

Визуализируйте маску Стандартной Податливости
Создайте объект octaveFilter Система object™. Визуализируйте податливость класса 1 создания фильтра.
octFilt = octaveFilter;
visualize(octFilt,'class 1')
