pitch

Оцените основную частоту звукового сигнала

свернуть все на странице

Синтаксис

f0 = pitch(audioIn,fs)
f0 = pitch(audioIn,fs,Name,Value)
[f0,loc] = pitch(___)

Описание

пример

f0 = pitch(audioIn,fs) возвращает оценки основной частоты в зависимости от времени для аудиовхода, audioIn, с частотой дискретизации fs. Столбцы входа обработаны, когда индивидуум образовывает канал.

пример

f0 = pitch(audioIn,fs,Name,Value) задает опции с помощью одного или нескольких Name,Value парные аргументы.

пример

[f0,loc] = pitch(___) возвращает местоположения, loc, сопоставленный с основными оценками частоты.

Примеры

свернуть все

Скрипт Open Live Script

Читайте в звуковом сигнале. Вызовите pitch оценивать основную частоту в зависимости от времени.

[audioIn,fs] = audioread('Hey.ogg');

f0 = pitch(audioIn,fs);

Слушайте звуковой сигнал и постройте сигнал и тангаж. pitch функция возвращает оценку основной частоты в зависимости от времени, но оценка только допустима для областей, которые являются гармоническими.

sound(audioIn,fs)

tiledlayout(2,1)

nexttile
plot(audioIn)
xlabel('Sample Number')
ylabel('Amplitude')

nexttile
plot(f0)
xlabel('Frame Number')
ylabel('Pitch (Hz)')

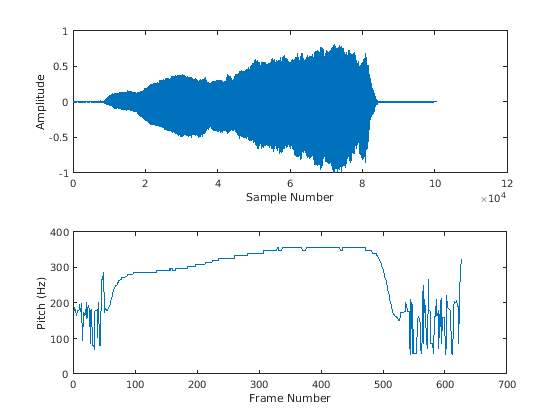

Figure contains 2 axes objects. Axes object 1 contains an object of type line. Axes object 2 contains an object of type line.

Скрипт Open Live Script

Читайте в звуковом сигнале и извлеките тангаж.

[x,fs] = audioread('singing-a-major.ogg');
t = (0:size(x,1)-1)/fs;

winLength = round(0.05*fs);
overlapLength = round(0.045*fs);
[f0,idx] = pitch(x,fs,'Method','SRH','WindowLength',winLength,'OverlapLength',overlapLength);
tf0 = idx/fs;

Слушайте аудио и постройте оценки тангажа и аудио.

sound(x,fs)

figure
tiledlayout(2,1)

nexttile
plot(t,x)
ylabel('Amplitude')
title('Audio Signal')
axis tight

nexttile
plot(tf0,f0)
xlabel('Time (s)')
ylabel('Pitch (Hz)')
title('Pitch Estimations')
axis tight

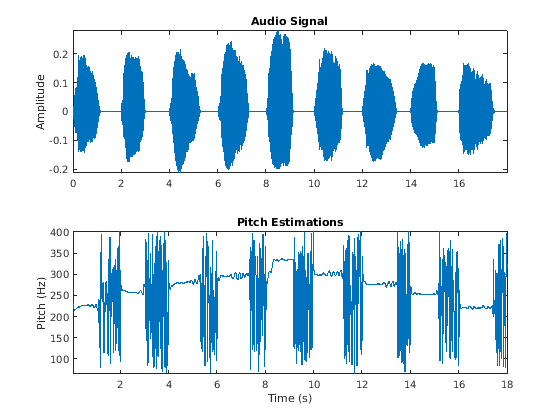

Figure contains 2 axes objects. Axes object 1 with title Audio Signal contains an object of type line. Axes object 2 with title Pitch Estimations contains an object of type line.

pitch функционируйте оценивает тангаж для перекрытых аналитических окон. Оценки тангажа только допустимы, если аналитическое окно имеет гармонический компонент. Вызовите harmonicRatio функция с помощью того же окна и длины перекрытия используется для обнаружения тангажа. Постройте аудио, тангаж и гармоническое отношение.

hr = harmonicRatio(x,fs,"Window",hamming(winLength,'periodic'),"OverlapLength",overlapLength);

figure
tiledlayout(3,1)

nexttile
plot(t,x)
ylabel('Amplitude')
title('Audio Signal')
axis tight

nexttile
plot(tf0,f0)
ylabel('Pitch (Hz)')
title('Pitch Estimations')
axis tight

nexttile
plot(tf0,hr)
xlabel('Time (s)')
ylabel('Ratio')
title('Harmonic Ratio')
axis tight

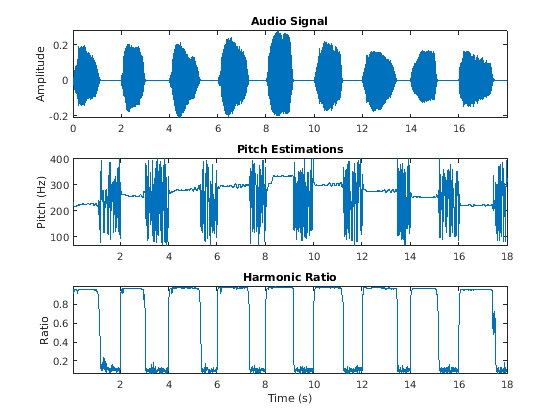

Figure contains 3 axes objects. Axes object 1 with title Audio Signal contains an object of type line. Axes object 2 with title Pitch Estimations contains an object of type line. Axes object 3 with title Harmonic Ratio contains an object of type line.

Используйте гармоническое отношение в качестве порога для допустимых решений тангажа. Если гармоническое отношение меньше порога, установите решение тангажа на NaNПостройте график результатов.

threshold = 0.9;
f0(hr < threshold) = nan;

figure
plot(tf0,f0)
xlabel('Time (s)')
ylabel('Pitch (Hz)')
title('Pitch Estimations')
grid on

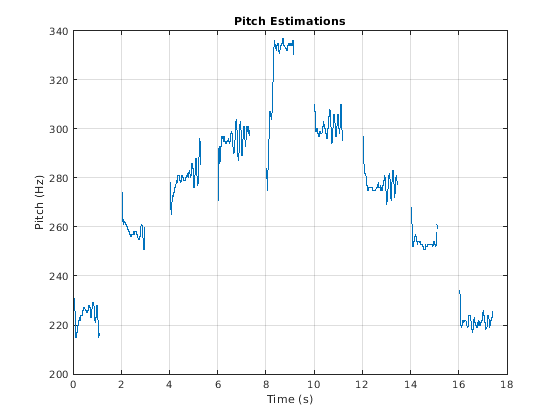

Figure contains an axes object. The axes object with title Pitch Estimations contains an object of type line.

Скрипт Open Live Script

Читайте в звуковом сигнале женского голоса, говоря "объем" пять раз. Слушайте аудио.

[femaleVoice,fs] = audioread('female-volume-up.ogg');
sound(femaleVoice,fs)

Читайте в звуковом сигнале мужского голоса, говоря "объем" пять раз. Слушайте аудио.

maleVoice = audioread('male-volume-up.ogg');
sound(maleVoice,fs)

Извлеките тангаж и из розеточных и из штекерных записей. Постройте гистограммы оценок тангажа для штекерных и розеточных аудиозаписей. Гистограммы имеют подобную форму. Это вызвано тем, что решения тангажа содержат результаты для неречевой речи и областей тишины.

f0Female = pitch(femaleVoice,fs);
f0Male = pitch(maleVoice,fs);

figure
numBins = 20;
histogram(f0Female,numBins,"Normalization","probability");
hold on
histogram(f0Male,numBins,"Normalization","probability");
legend('Female Voice','Male Voice')
xlabel('Pitch (Hz)')
ylabel('Probability')
hold off

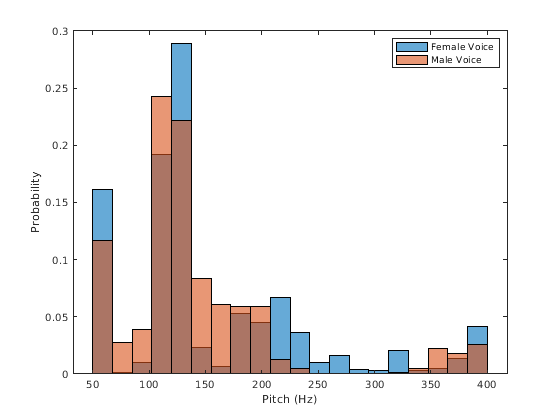

Figure contains an axes object. The axes object contains 2 objects of type histogram. These objects represent Female Voice, Male Voice.

Используйте detectSpeech функционируйте, чтобы изолировать области речи в звуковом сигнале и затем извлечь тангаж только из тех речевых областей.

speechIndices = detectSpeech(femaleVoice,fs);
f0Female = [];
for ii = 1:size(speechIndices,1)
    speechSegment = femaleVoice(speechIndices(ii,1):speechIndices(ii,2));
    f0Female = [f0Female;pitch(speechSegment,fs)];
end

speechIndices = detectSpeech(maleVoice,fs);
f0Male = [];
for ii = 1:size(speechIndices,1)
    speechSegment = maleVoice(speechIndices(ii,1):speechIndices(ii,2));
    f0Male = [f0Male;pitch(speechSegment,fs)];
end

Постройте гистограммы оценок тангажа для штекерных и розеточных аудиозаписей. Распределения тангажа теперь появляются как ожидалось.

figure
histogram(f0Female,numBins,"Normalization","probability");
hold on
histogram(f0Male,numBins,"Normalization","probability");
legend('Female Voice','Male Voice')
xlabel('Pitch (Hz)')
ylabel('Probability')

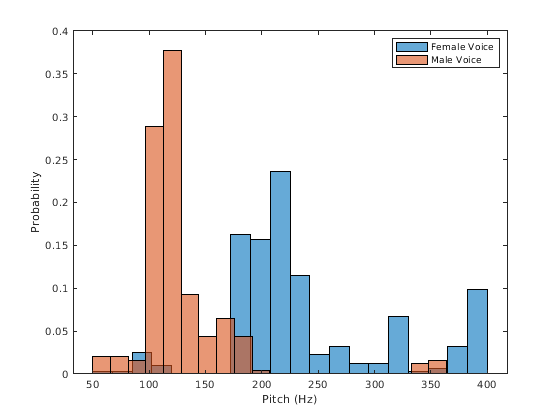

Figure contains an axes object. The axes object contains 2 objects of type histogram. These objects represent Female Voice, Male Voice.

Скрипт Open Live Script

Загрузите звуковой файл введения Фюр Элис и частоту дискретизации аудио.

load FurElise.mat song fs
sound(song,fs)

Вызовите pitch функция с помощью тангажа оценивает фильтр (PEF), поисковая область значений 50 - 800 Гц, длительность окна 80 мс, длительность перекрытия 70 мс и средняя длина фильтра 10. Постройте график результатов.

method = "PEF";
расположитесь = [50, 800]; % hertz
winDur = 0.08; % seconds
overlapDur = 0.07; % seconds
medFiltLength = 10; % frames

winLength = вокруг (winDur*fs);
overlapLength = вокруг (overlapDur*fs);
[f0, местоположение] = тангаж (песня, фс, ...
    'Method', метод, ...
    'Range'Область значений, ...
    'WindowLength', winLength, ...
    'OverlapLength', overlapLength, ...
    "MedianFilterLength", medFiltLength);

t = местоположение/фс;
график (t, f0)
yLabel 'Pitch (Hz)')
xlabel'Time (s)')
сетка on

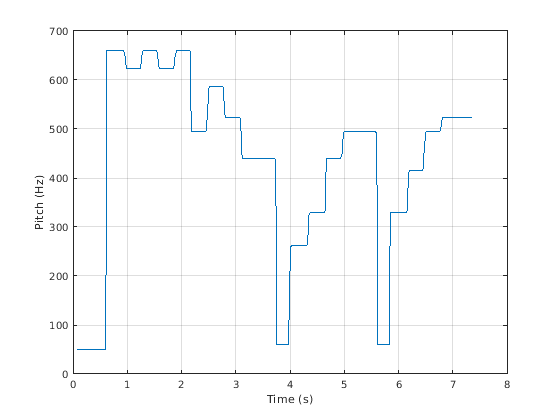

Figure contains an axes object. The axes object contains an object of type line.

Скрипт Open Live Script

Создайте dsp.AudioFileReader возразите, чтобы читать в покадровом аудио.

fileReader = dsp.AudioFileReader('singing-a-major.ogg');

Создайте voiceActivityDetector объект обнаружить присутствие речи в передаче потокового аудио.

VAD = voiceActivityDetector;

В то время как существуют непрочитанные выборки, читайте из файла и определите вероятность, что система координат содержит речевое действие. Если система координат содержит речевое действие, вызовите pitch оценить основную частоту аудио системы координат. Если система координат не содержит речевое действие, объявите основную частоту как NaN.

f0 = [];
while ~isDone(fileReader)
    x = fileReader();

    if VAD(x) > 0.99
        decision = pitch(x,fileReader.SampleRate, ...
            "WindowLength",size(x,1), ...
            "OverlapLength",0, ...
            "Range",[200,340]);
    else
        decision = NaN;
    end
    f0 = [f0;decision];
end

Стройте обнаруженный контур тангажа в зависимости от времени.

t = linspace(0,(length(f0)*fileReader.SamplesPerFrame)/fileReader.SampleRate,length(f0));
plot(t,f0)
ylabel('Fundamental Frequency (Hz)')
xlabel('Time (s)')
grid on

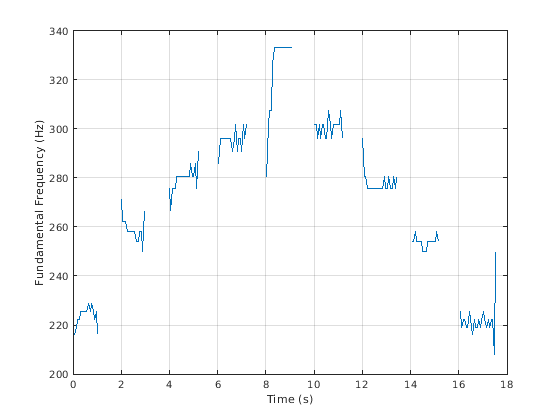

Figure contains an axes object. The axes object contains an object of type line.

Скрипт Open Live Script

Различные методы оценки тангажа обеспечивают компромиссы в терминах шумовой робастности, точности, оптимальной задержки и расхода расчета. В этом примере вы сравниваете эффективность различных алгоритмов обнаружения тангажа в терминах грубой ошибки тангажа (GPE) и время вычисления при различных шумовых условиях.

Подготовьте тестовые сигналы

Загрузите звуковой файл и определите количество отсчетов, которое он имеет. Также загрузите истинный тангаж, соответствующий звуковому файлу. Истинный тангаж был определен как в среднем несколько сторонних алгоритмов на чистом речевом файле.

[audioIn,fs] = audioread('Counting-16-44p1-mono-15secs.wav');
numSamples = size(audioIn,1);
load TruePitch.mat truePitch

Создайте тестовые сигналы путем добавления шума в звуковой сигнал в данном SNRs. mixSNR функция является функцией удобства, локальной для этого примера, который берет сигнал, шум и требуемый ОСШ и возвращает сигнал с шумом в ОСШ запроса.

testSignals = zeros(numSamples,4);

turbine = audioread('Turbine-16-44p1-mono-22secs.wav');
testSignals(:,1) = mixSNR(audioIn,turbine,20);
testSignals(:,2) = mixSNR(audioIn,turbine,0);

whiteNoiseMaker = dsp.ColoredNoise('Color','white','SamplesPerFrame',size(audioIn,1));
testSignals(:,3) = mixSNR(audioIn,whiteNoiseMaker(),20);
testSignals(:,4) = mixSNR(audioIn,whiteNoiseMaker(),0);

Сохраните шумовые условия и имена алгоритма как массивы ячеек для маркировки и индексации.

noiseConditions = {'Turbine (20 dB)','Turbine (0 dB)','WhiteNoise (20 dB)','WhiteNoise (0 dB)'};
algorithms = {'NCF','PEF','CEP','LHS','SRH'};

Запустите алгоритмы обнаружения тангажа

Предварительно выделите массивы, чтобы содержать решения тангажа для каждого алгоритма и шумовой пары условия и времени выполнения. В цикле вызовите pitch функция на каждой комбинации алгоритма и шумового условия. Каждый алгоритм имеет оптимальную длину окна, сопоставленную с ним. В этом примере, для простоты, вы используете длину окна по умолчанию для всех алгоритмов. Используйте средний фильтр с 3 элементами, чтобы сглаживать решения тангажа.

f0 = zeros(numel(truePitch),numel(algorithms),numel(noiseConditions));
algorithmTimer = zeros(numel(noiseConditions),numel(algorithms));

for k = 1:numel(noiseConditions)
    x = testSignals(:,k);
    for i = 1:numel(algorithms)
        tic
        f0temp = pitch(x,fs, ...
            'Range',[50 300], ...
            'Method',algorithms{i}, ...
            'MedianFilterLength',3);
        algorithmTimer(k,i) = toc;
        f0(1:max(numel(f0temp),numel(truePitch)),i,k) = f0temp;
    end
end

Сравните общее количество передают ошибку

Грубая ошибка тангажа (GPE) является популярной метрикой при сравнении алгоритмов обнаружения тангажа. GPE задан как пропорция решений тангажа, для которых относительная погрешность выше, чем заданный порог, традиционно 20% в речевых исследованиях. Вычислите GPE и распечатайте его к Командному окну.

idxToCompare = ~isnan(truePitch);
truePitch = truePitch(idxToCompare);
f0 = f0(idxToCompare,:,:);

p = 0.20;
GPE = mean( abs(f0(1:numel(truePitch),:,:) - truePitch) > truePitch.*p).*100;

for ik = 1:numel(noiseConditions)
    fprintf('\nGPE (p = %0.2f), Noise = %s.\n',p,noiseConditions{ik});
    for i = 1:size(GPE,2)
        fprintf('- %s : %0.1f %%\n',algorithms{i},GPE(1,i,ik))
    end
end
GPE (p = 0.20), Noise = Turbine (20 dB).

- NCF : 0.9 %
- PEF : 0.4 %
- CEP : 8.2 %
- LHS : 8.2 %
- SRH : 6.0 %

GPE (p = 0.20), Noise = Turbine (0 dB).

- NCF : 5.6 %
- PEF : 24.5 %
- CEP : 11.6 %
- LHS : 9.4 %
- SRH : 46.8 %

GPE (p = 0.20), Noise = WhiteNoise (20 dB).

- NCF : 0.9 %
- PEF : 0.0 %
- CEP : 12.9 %
- LHS : 6.9 %
- SRH : 2.6 %

GPE (p = 0.20), Noise = WhiteNoise (0 dB).

- NCF : 0.4 %
- PEF : 0.0 %
- CEP : 23.6 %
- LHS : 7.3 %
- SRH : 1.7 %

Вычислите среднее время, которое требуется, чтобы обработать одну секунду данных для каждого из алгоритмов и распечатать результаты.

aT = sum(algorithmTimer)./((numSamples/fs)*numel(noiseConditions));
for ik = 1:numel(algorithms)
    fprintf('- %s : %0.3f (s)\n',algorithms{ik},aT(ik))
end
- NCF : 0.017 (s)
- PEF : 0.059 (s)
- CEP : 0.019 (s)
- LHS : 0.021 (s)
- SRH : 0.050 (s)

Входные параметры

свернуть все

Входной аудиосигнал в виде вектора или матрицы. Столбцы матрицы обработаны как отдельные звуковые каналы.

Типы данных: single | double

Частота дискретизации входного сигнала в Гц в виде положительной скалярной величины.

Частота дискретизации должна быть больше или быть равна дважды верхней границе поисковой области значений. Укажите поисковый диапазон с помощью Range пара "имя-значение".

Типы данных: single | double

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: pitch(audioIn,fs,'Range',[50,150],'Method','PEF')

Поисковая область значений для тангажа оценивает в виде разделенной запятой пары, состоящей из 'Range' и двухэлементного вектора-строки с увеличением положительных целочисленных значений. Функция ищет наилучшую оценку основной частоты в ребрах верхней и нижней полосы, заданных вектором, согласно алгоритму, заданному Method. Область значений является включенной, и модули находятся в Гц.

Допустимые значения для поисковой области значений зависят от частоты дискретизации, fs, и на значениях WindowLength и Method:

МетодМинимальная область значенийМаксимальная область значений
'NCF'fs/WindowLength <Область значений (1)Область значений (2) <fs/2
'PEF'10 < Range(1)Область значений (2) <min (4000, fs/2)
'CEP'fs/ (2^nextpow2 (2*WindowLength- 1)) <Область значений (1)Область значений (2) <fs/2
'LHS'1 < Range(1)Область значений (2) <fs/5 - 1
'SRH'1 < Range(1)Область значений (2) <fs/5 - 1

Типы данных: single | double

Количество отсчетов в аналитическом окне в виде разделенной запятой пары, состоящей из 'WindowLength'и целое число в области значений [1, min (размер (audioIn, 1), 192000)]. Типичные аналитические окна находятся в области значений 20-100 мс. Длина окна по умолчанию составляет 52 мс.

Типы данных: single | double

Количество отсчетов перекрытия между смежными аналитическими окнами в виде разделенной запятой пары, состоящей из 'OverlapLength'и целое число в области значений (-inf, WindowLength). Отрицательная длина перекрытия указывает на неперекрывающиеся аналитические окна.

Типы данных: single | double

Метод раньше оценивал тангаж в виде разделенной запятой пары, состоящей из 'Method'и 'NCF', 'PEF', 'CEP', 'LHS', или 'SRH'. Различные методы вычисления тангажа обеспечивают компромиссы в терминах шумовой робастности, точности и расхода расчета. Алгоритмы, используемые, чтобы вычислить тангаж, основаны на следующих бумагах:

  • 'NCF' – Нормированная функция корреляции [1]

  • 'PEF' – Передайте Фильтр Оценки [2]. Функция не использует амплитудное сжатие, описанное бумагой.

  • 'CEP' – Определение тангажа кепстра [3]

  • 'LHS' – Гармоническое журналом суммирование [4]

  • 'SRH' – Суммирование остаточных гармоник [5]

Типы данных: char | string

Средняя длина фильтра раньше сглаживала оценки тангажа в зависимости от времени в виде разделенной запятой пары, состоящей из 'MedianFilterLength'и положительное целое число. Значение по умолчанию, 1, не соответствует никакой медианной фильтрации. Медианная фильтрация является методом постобработки, используемым, чтобы удалить выбросы при оценке тангажа. Функциональное использование movmedian после оценки тангажа с помощью заданного Method.

Типы данных: single | double

Выходные аргументы

свернуть все

Предполагаемая основная частота, в Гц, возвратилась как скаляр, вектор или матрица. Количество возвращенных строк зависит от значений WindowLength и OverlapLength пары "имя-значение", и на размере входного сигнала. Количество столбцов возвращенные (каналы) зависит от количества столбцов размера входного сигнала.

Типы данных: single | double

Местоположения сопоставлены с основными оценками частоты, возвращенными как скаляр, вектор или матрица тот же размер как f0.

Основная частота оценивается локально по области WindowLength выборки. Значения loc соответствуйте новой выборке (самый большой демонстрационный номер) раньше оценивал основную частоту.

Типы данных: single | double

Алгоритмы

pitch функциональные сегменты аудиовход согласно WindowLength и OverlapLength аргументы. Основная частота оценивается для каждой системы координат. Местоположения выход, loc содержит новые выборки (самые большие демонстрационные числа) соответствующей системы координат.

Для описания алгоритмов, используемых, чтобы оценить основную частоту, консультируйтесь с соответствующими ссылками:

  • 'NCF' – Нормированная функция корреляции [1]

  • 'PEF' – Передайте Фильтр Оценки [2]. Функция не использует амплитудное сжатие, описанное бумагой.

  • 'CEP' – Определение тангажа кепстра [3]

  • 'LHS' – Гармоническое журналом суммирование [4]

  • 'SRH' – Суммирование остаточных гармоник [5]

Ссылки

[1] Атал, B.S. "Автоматическое Распознавание Динамика На основе Контуров Тангажа". Журнал Акустического Общества Америки. Издание 52, № 6B, 1972, стр 1687–1697.

[2] Гонсалес, Сира и Майк Брукес. "Фильтр Оценки Тангажа, устойчивый к высокому уровню шума (PEFAC)". 19-я европейская Конференция по Обработке сигналов. Барселона, 2011, стр 451–455.

[3] Нолл, Майкл А. "Определение Тангажа кепстра". Журнал Акустического Общества Америки. Издание 31, № 2, 1967, стр 293–309.

[4] Гермес, Дик Дж. "Измерение Тангажа Субгармоническим Суммированием". Журнал Акустического Общества Америки. Издание 83, № 1, 1988, стр 257–264.

[5] Другмен, Томас и Абир Алван. "Соедините Устойчивую Оценку Обнаружения и Тангажа Озвучивания На основе Остаточных Гармоник". Продолжения Ежегодной конференции Международной Речевой Коммуникационной Ассоциации, INTERSPEECH. 2011, стр 1973–1976.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

| | | |

Темы

Введенный в R2018a

Документация Audio Toolbox

Поддержка

Для просмотра документации необходимо авторизоваться на сайте
