Исследуйте модель

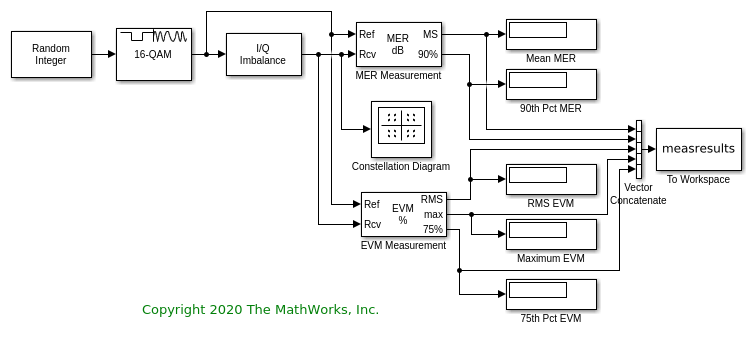

Модель добавляет разбаланс I/Q в 16-QAM сигнал. Измерение EVM и блоки Измерения MER выполняют EVM и измерения MER, соответственно, на сигнале, которому повреждают. Блок Constellation Diagram отображает сигнальное созвездие, которому повреждают, и измерения качества сигнала. Измерения качества сигнала, отображенные в окне схемы созвездия, аппроксимируют измерения, о которых сообщает Измерение EVM и блоки Измерения MER.

В этой модели блок I/Q Imbalance устанавливает амплитудную неустойчивость на 1 дБ, разбаланс фазы до 15 градусов и смещение DC к 0. Блок MER Measurement сконфигурирован, чтобы вывести средний MER и 90-ю процентиль MER. Блок EVM Measurement сконфигурирован, чтобы вывести RMS EVM (нормированный к средней степени опорного сигнала), максимальный EVM и 75-я процентиль EVM.

Запустите измерения модели и отображения

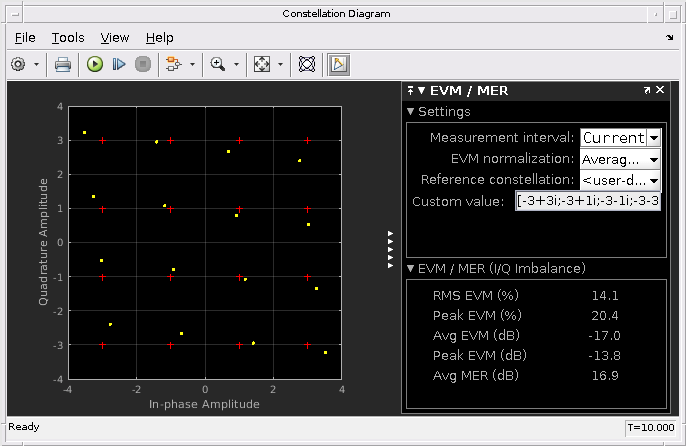

Запустите модель, чтобы вычислить EVM и измерения MER и отобразить схему созвездия.

Average MER is 16.9 dB.
90 percentile MER is 14.0 dB.
RMS EVM is 14.3%.
Maximum EVM is 20.7%.
75 percentile EVM is 17.5%.

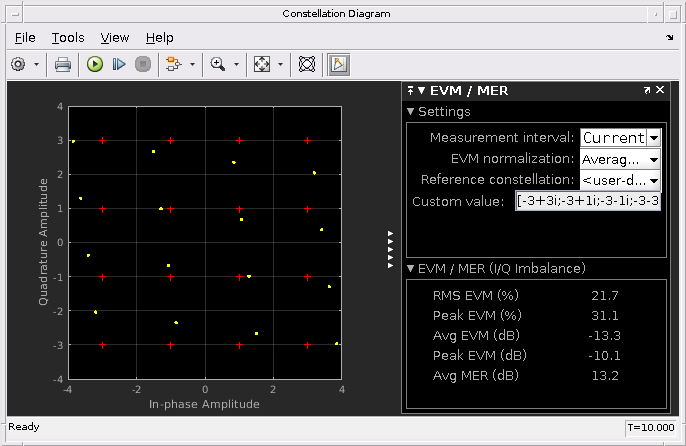

Измените настройки блока I/Q Imbalance для амплитудной неустойчивости к 2 дБ. Поскольку точность модуляции уменьшается, когда повышения стоимости ухудшения, средний MER, о котором сообщают, уменьшается и средние увеличения EVM, о которых сообщают. Запустите модель снова, чтобы видеть ухудшенный EVM и метрики MER.

Average MER is 13.2 dB.
90 percentile MER is 10.2 dB.
RMS EVM is 21.8%.
Maximum EVM is 31.2%.
75 percentile EVM is 26.8%.
