I/Q Imbalance
Примените неустойчивость I/Q, чтобы объединить сигнал
- Библиотека:
Communications Toolbox / Ухудшения RF

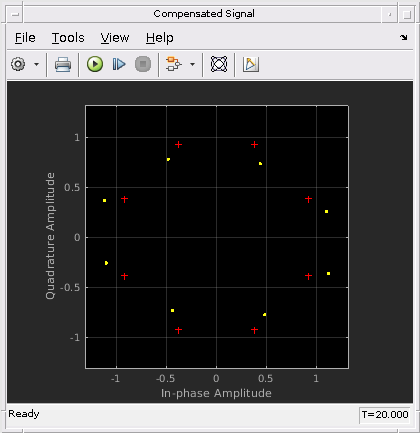

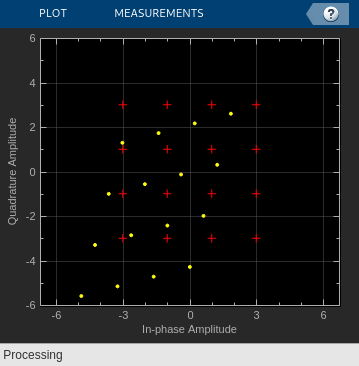

Описание
Блок I/Q Imbalance применяется синфазный и квадратурная неустойчивость к комплексному сигналу. Этот блок применяет амплитудную неустойчивость, разбаланс фазы и смещение DC к синфазному и квадратурным компонентам сигнала. Для получения дополнительной информации смотрите Реализацию Разбаланса I/Q и Алгоритмы.
Порты
Входной параметр
Вывод
Параметры
Характеристики блока
Типы данных |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Больше о
Реализация Разбаланса I/Q
Блок I/Q Imbalance применяет амплитудную неустойчивость, разбаланс фазы и смещения DC к синфазным компонентам и квадратурным компонентам комплексного входного сигнала.
Блок выполняет эти операции последовательно, как показано подсистемой в этой диаграмме модели. Можно просмотреть подсистему путем щелчка правой кнопкой по блоку и выбора Mask> Look under mask.
Чтобы применить ухудшения, блок следует за этим рабочим процессом.
Разделите сигнал на его синфазные компоненты и квадратурные компоненты.
Примените амплитудную неустойчивость, заданную параметром I/Q amplitude imbalance (dB).
Примените разбаланс фазы, заданный параметром I/Q phase imbalance (deg).
Повторно объедините синфазные компоненты и квадратурные компоненты в комплексный сигнал.
Примените синфазное смещение DC, заданное параметром I dc offset и квадратурным смещением DC, заданным параметром Q dc offset, к сигналу.
Для получения дополнительной информации см. Алгоритмы.
Алгоритмы
Амплитудная неустойчивость I/Q, разбаланс фазы I/Q и DC возмещают ухудшения, описаны последовательно в разделе.
Для амплитудной неустойчивости I/Q, I a, ухудшение применяется к входному сигналу, x r + jxi и y AmplitudeImbalance является промежуточный выход.
y AmplitudeImbalance y rAmplitudeImbalance + jy iAmplitudeImbalance
y AmplitudeImbalance =
Для разбаланса фазы I/Q, I p, ухудшение применяется к y AmplitudeImbalance, и y PhaseImbalance является промежуточный выход.
y PhaseImbalance y rPhaseImbalance + jy iPhaseImbalance
y PhaseImbalance =
Для смещений DC, DC I и DC Q, ухудшение применяется к y PhaseImbalance, и y является окончательным результатом.
y = (y rPhaseImbalance + DC I) + j (y iPhaseImbalance + DC Q)
Переменные для этих вычислений заданы в этом списке.
I амплитудной неустойчивости I/Q.
I p является разбалансом фазы I/Q.
DC I является синфазным смещением DC.
DC Q является квадратурным смещением DC.
x является комплексным входным сигналом и дан x r + jx i.
x r и x i - действительные и мнимые части, соответственно, x.
y является сигналом комплексного выхода и дан y r + jy i.
yr и yi являются действительными и мнимыми частями, соответственно, y.
