cdma2000ForwardWaveformGenerator

Сгенерируйте cdma2000 сигнал прямого канала

свернуть все на странице

Синтаксис

[waveform1,waveform2] = cdma2000ForwardWaveformGenerator(cfg)

Описание

пример

[waveform1,waveform2] = cdma2000ForwardWaveformGenerator(cfg) возвращает cdma2000® передайте основной полосе ссылки первичную форму волны, waveform1, и прямая форма волны разнообразия ссылки, waveform2, как задано структурой определения параметра, cfg.

Параметры верхнего уровня и подструктуры низшего уровня cfg задайте форму волны и свойства канала функциональное использование, чтобы сгенерировать cdma2000 форму волны. Можно сгенерировать cfg при помощи cdma2000ForwardReferenceChannels функция. Параметры верхнего уровня cfg SpreadingRate, Diversity, QOF, PNOffset, LongCodeState, PowerNormalization, CustomFilterCoefficients, OversamplingRatio, FilterType, InvertQ, EnableModulation, ModulationFrequency, и NumChips. Чтобы включить определенные каналы, добавьте их связанные подструктуры, например, прямой канал разбивки на страницы, FPCH.

Примечание

Таблицы здесь приводят допустимые значения для параметров верхнего уровня и полей подструктуры. Однако не все комбинации распространяющегося уровня, радио-настройки, длины системы координат и скорости передачи данных поддерживаются. Чтобы гарантировать, что входной параметр допустим, используйте cdma2000ForwardReferenceChannels функция. Если вы вводите поля структуры вручную, консультируйтесь [1], чтобы гарантировать, что входные комбинации параметра разрешены.

Примеры

свернуть все

Скрипт Open Live Script

Создайте структуру параметра, config, для всех прямых каналов трафика (F-FCH и F-SCCH), которые поддерживаются по радио настройка 2.

config = cdma2000ForwardReferenceChannels('ALL-RC2')
config = struct with fields:
          SpreadingRate: 'SR1'
              Diversity: 'NTD'
                    QOF: 'QOF1'
               PNOffset: 0
          LongCodeState: 0
     PowerNormalization: 'Off'
      OversamplingRatio: 4
             FilterType: 'cdma2000Long'
                InvertQ: 'Off'
       EnableModulation: 'Off'
    ModulationFrequency: 0
               NumChips: 1000
                  FPICH: [1x1 struct]
                 FAPICH: [1x1 struct]
                FTDPICH: [1x1 struct]
               FATDPICH: [1x1 struct]
                   FPCH: [1x1 struct]
                  FSYNC: [1x1 struct]
                  FBCCH: [1x1 struct]
                  FCACH: [1x1 struct]
                  FCCCH: [1x1 struct]
                 FCPCCH: [1x1 struct]
                  FQPCH: [1x1 struct]
                   FFCH: [1x1 struct]
                  FOCNS: [1x1 struct]
                  FSCCH: [1x1 struct]

Исследуйте поля на Прямой Основной Канал (F-FCH). Скорость передачи данных составляет 14 400 бит/с, и длина системы координат составляет 20 мс.

config.FFCH
ans = struct with fields:
                Enable: 'On'
                 Power: 0
    RadioConfiguration: 'RC2'
              DataRate: 14400
           FrameLength: 20
          LongCodeMask: 0
          EnableCoding: 'On'
            DataSource: {'PN9'  [1]}
             WalshCode: 7
             EnableQOF: 'Off'
    PowerControlEnable: 'Off'

Сгенерируйте комплексную форму волны с помощью соответствующей функции генератора формы волны.

waveform = cdma2000ForwardWaveformGenerator(config);

Форма волны, состоявшая из каналов, задана каждой подструктурой config сгенерирован cdma2000ForwardWaveformGenerator.

Открыть скрипт

Сконфигурируйте cdma2000, который прямая ссылка, поддерживающая 307,2 Кбит/с, передает дополнительному каналу (F-SCH), использующий радио-настройку 4.

config = cdma2000ForwardReferenceChannels('TRAFFIC-RC4-4800',5000, ...
    'F-SCH-307200-20');

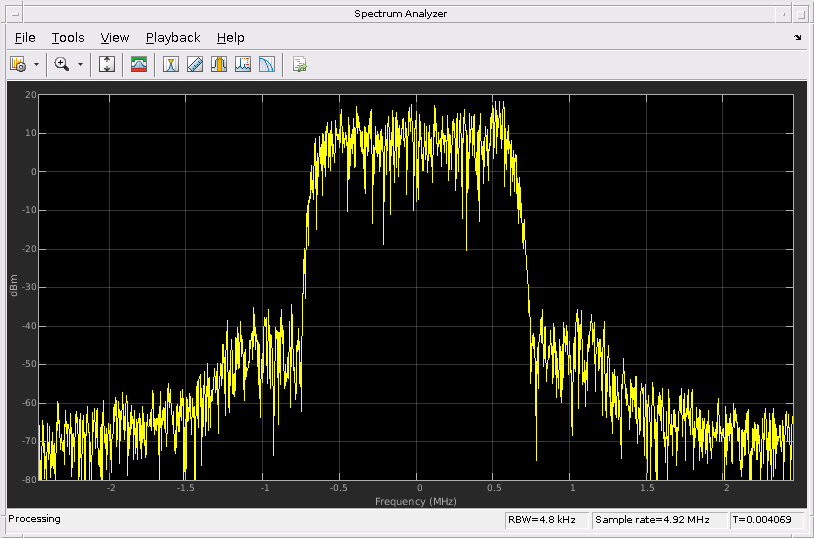

Сгенерируйте форму волны и постройте ее спектр. Частота дискретизации равна продукту уровня чипа и отношения сверхдискретизации. Использование RC4, распространяющее уровень 1, который эквивалентен 1.2288 уровням чипа Макпс.

wv = cdma2000ForwardWaveformGenerator(config);
fs = 1.2288e6 * config.OversamplingRatio;

sa = dsp.SpectrumAnalyzer('SampleRate',fs);
step(sa,wv)

Измените тип фильтра в 'cdma2000Short' и постройте спектр.

config.FilterType = 'cdma2000Short';
wv = cdma2000ForwardWaveformGenerator(config);
step(sa,wv)

'cdma2000Short' фильтр не обеспечивает столько внеполосного затухания, сколько делает 'cdma2000Long' фильтр.

Скрипт Open Live Script

Создайте структуру параметра, которая задает прямой канал трафика. Используйте его, чтобы сгенерировать прямую форму волны канала.

Создайте структуру параметра, задающую канал трафика, состоящий из основного канала на 4 800 бит/с, 5 000 микросхем и дополнительного канала на 614,4 Кбит/с (F-SCH) наличие длительности системы координат на 20 мс.

cfg = cdma2000ForwardReferenceChannels('TRAFFIC-RC7-4800', ...
    5000,'F-SCH-614400-20');

На основе первого F-SCH создайте второй F-SCH.

cfg(2).FSCH = cfg.FSCH;

Установите скорость передачи данных второго F-SCH к 38,4 Кбит/с. Установите длительность системы координат на 40 мс.

cfg(2).FSCH.DataRate = 38400;
cfg(2).FSCH.FrameLength = 40;
cfg.FSCH
ans = struct with fields:
                Enable: 'On'
                 Power: 0
    RadioConfiguration: 'RC7'
              DataRate: 614400
           FrameLength: 20
          LongCodeMask: 0
          EnableCoding: 'On'
            DataSource: {'PN9'  [1]}
             WalshCode: 2
             EnableQOF: 'Off'
            CodingType: 'conv'


ans = struct with fields:
                Enable: 'On'
                 Power: 0
    RadioConfiguration: 'RC7'
              DataRate: 38400
           FrameLength: 40
          LongCodeMask: 0
          EnableCoding: 'On'
            DataSource: {'PN9'  [1]}
             WalshCode: 2
             EnableQOF: 'Off'
            CodingType: 'conv'

Установите код Уолша второго F-SCH так, чтобы это не было идентично коду Уолша первого F-SCH.

cfg(2).FSCH.WalshCode = 3;

Сгенерируйте прямую форму волны ссылки.

wv = cdma2000ForwardWaveformGenerator(cfg);

Входные параметры

свернуть все

Настройка параметров и каналов используется генератором формы волны. Конфигурационная структура задана в этих таблицах.

Параметры верхнего уровня и подструктуры

Поле параметра

Значения

Описание

SpreadingRate'SR1' | 'SR3'

Распространение уровня формы волны. SR1 соответствует 1.2288 несущим Макпс. SR3 соответствует 3.6864 несущим Макпс.

SR3 поддерживает прямую последовательность, распространяющуюся только.

Diversity'NTD' | 'OTD' | 'STS'

Передайте тип разнообразия (применимый только для SR1), где NTD не разнообразие передачи, OTD ортогональное разнообразие передачи и STS время пробела, распространяясь

QOF'QOF1' | 'QOF2' | 'QOF3'

Тип квазиортогональной функции

PNOffset

Неотрицательное скалярное целое число

Смещение PN базовой станции

LongCodeState

Положительное скалярное целое число

Начальное длинное состояние кода

PowerNormalization'Off' | 'NormalizeTo0dB' | 'NoiseFillTo0dB'

Нормализация степени формы волны

NumChips

Положительное скалярное целое число

Количество вносит форму волны

FilterType'cdma2000Long' | 'cdma2000Short' | 'Off' | 'Custom'

Тип выходной фильтрации

CustomFilterCoefficients

Вектор действительных чисел

Пользовательские коэффициенты фильтра, используемые только, когда FilterType поле установлено в 'Custom'

OversamplingRatio

Положительное скалярное целое число

Сверхдискретизация отношения при выходе

InvertQ'Off' | 'On'

Инвертируйте квадратуру выход

EnableModulation'Off' | 'On'

Включите модуляцию несущей

ModulationFrequency

Неотрицательное скалярное целое число

Частота модуляции несущей (применяется когда EnableModulation 'On')

FPICH

Структура

Смотрите FPICH Подструктура. Дополнительный.
FAPICH

Структура

Смотрите FAPICH Подструктура. Дополнительный.
FTDPICH

Структура

Смотрите FTDPICH Подструктура. Дополнительный.
FATDPICH

Структура

Смотрите FATDPICH Подструктура. Дополнительный.
FSYNC

Структура

Смотрите FSYNC Подструктура. Дополнительный.
FPCH

Структура

Смотрите FPCH Подструктура. Дополнительный.
FCCCH

Структура

Смотрите FCCCH Подструктура. Дополнительный.
FCACH

Структура

Смотрите FCACH Подструктура. Дополнительный.
FQPCH

Структура

Смотрите FQPCH Подструктура. Дополнительный.
FCPCCH

Структура

Смотрите FCPCCH Подструктура. Дополнительный.
FBCCH

Структура

Смотрите FBCCH Подструктура. Дополнительный.
FFCH

Структура

Смотрите FFCH Подструктура. Дополнительный.
FDCCH

Структура

Смотрите FDCCH Подструктура. Дополнительный.
FSCCH

Структура

Смотрите FSCCH Подструктура. Дополнительный.
FSCH

Структура

Смотрите FSCH Подструктура. Дополнительный.
FOCNS

Структура

Смотрите FOCNS Подструктура. Дополнительный.

Подструктура FPICH

Включайте FPICH подструктура в cfg структура, чтобы сконфигурировать прямой экспериментальный канал (F-PICH). FPICH подструктура содержит эти поля.

Поле параметра

Значения

Описание

Enable'On' | 'Off'

Включите или отключите канал

Power

Действительный скаляр

Относительная степень канала (дБ)

Подструктура FAPICH

Включайте FAPICH подструктура в cfg структура, чтобы сконфигурировать прямой вспомогательный экспериментальный канал (F-APICH). FAPICH подструктура содержит эти поля.

Поле параметра

Значения

Описание

Enable'On' | 'Off'

Включите или отключите канал

Power

Действительный скаляр

Относительная степень канала (дБ)

WalshLength64| 128 | 256 | 512

Разрядность кода Уолша

WalshCode

Неотрицательный целочисленный скаляр, такой, что 0 ≤ WalshCode ≤ WalshLength – 1

Номер кода Уолша

LongCodeMask

Положительное скалярное целое число

Долгий идентификатор кода

Подструктура FTDPICH

Включайте FTDPICH подструктура в cfg структура, чтобы сконфигурировать прямого пилота разнообразия передачи Канал (F-TDPICH). FTDPICH подструктура содержит эти поля.

Поле параметра

Значения

Описание

Enable'On' | 'Off'

Включите или отключите канал

Power

Действительный скаляр

Относительная степень канала (дБ)

FATDPICH

Включайте FATDPICH подструктура в cfg структура, чтобы сконфигурировать прямого вспомогательного пилота разнообразия передачи канал (F-ATDPICH). FATDPICH подструктура содержит эти поля.

Поле параметра

Значения

Описание

Enable'On' | 'Off'

Включите или отключите канал

Power

Действительный скаляр

Относительная степень канала (дБ)

WalshLength64| 128 | 256 , 512

Разрядность кода Уолша

WalshCodeНеотрицательный целочисленный скаляр, такой, что 0 ≤ WalshCode ≤ WalshLength – 1

Номер кода Уолша

LongCodeMask

Положительное скалярное целое число

Долгий идентификатор кода

Подструктура FSYNC

Включайте FSYNC подструктура в cfg структура, чтобы сконфигурировать прямой синхронизирующий канал (F-SYNC). FSYNC подструктура содержит эти поля.

Поле параметра

Значения

Описание

Enable'On' | 'Off'

Включите или отключите канал

Power

Действительный скаляр

Относительная степень канала (дБ)

EnableCoding'On' | 'Off'

Включите или отключите кодирование канала

DataSource

CellArray: {'PN Type', RN Seed}, бинарный вектор или 'SyncMessage'.

Стандартный PN вводит are 'PN9', 'PN15', 'PN23', 'PN9-ITU', и 'PN11'.

Источник данных. Задайте стандартную псевдошумовую последовательность с seed случайных чисел, бинарным вектором или 'SyncMessage' символьный вектор.

SyncMessage

Структура

Смотрите SyncMessage Подструктура. Дополнительный.

Подструктура SyncMessage

Если DataSource поле FSYNC подструктура установлена в 'SyncMessage', добавьте SyncMessage подструктура к cfg.FSYNC подструктура, чтобы сконфигурировать синхронизирующее сообщение канала. SyncMessage подструктура содержит эти поля.

Поле параметра

Типичное значение

Описание

П_РЕВ6Версия протокола
МИН_П_РЕВ6Минимальная версия протокола
SIDhex2dec('14B')Системный идентификатор
NID1Сетевая идентификация
PILOT_PN0Экспериментальный PN возмещен
LC_STATEhex2dec('20000000000')Длинное состояние кода
SYS_TIMEhex2dec('36AE0924C')Системное время
LP_SEC0Второй прыжок
ЛТМ_ОФФ0Местное время возмещено
DAYLT0Индикатор летнего времени
PRAT0Скорость передачи данных канала разбивки на страницы
CDMA_FREQhex2dec('2F6')Частота CDMA
EXT_CDMA_FREQhex2dec('2F6')Расширенная частота CDMA

Подструктура FPCH

Включайте FPCH подструктура в cfg подструктура, чтобы сконфигурировать прямой канал разбивки на страницы (F-PCH). FPCH подструктура содержит эти поля.

Поле параметра

Значения

Описание

Enable'On' | 'Off'

Включите или отключите канал

Power

Действительный скаляр

Относительная степень канала (дБ)

DataRate

4800| 9600

Скорость передачи данных (бит/с)

LongCodeMask

Положительное скалярное целое число

Долгий идентификатор кода

WalshCode

Неотрицательный целочисленный скаляр, такой, что 0 ≤ WalshCode ≤ 7

Номер кода Уолша

EnableCoding'On' | 'Off'

Включите или отключите кодирование канала

DataSource

CellArray: {'PN Type', RN Seed}, бинарный вектор или разбивка на страницы передает вектор символов.

Стандартный PN вводит are 'PN9', 'PN15', 'PN23', 'PN9-ITU', и 'PN11'.

Опции сообщения разбивки на страницы включают 'PagingMessage1', 'PagingMessage2', и 'PagingMessage3'.

Источник данных. Задайте стандартную псевдошумовую последовательность с seed случайных чисел, бинарным вектором или одним из трех сообщений разбивки на страницы. Поскольку описание содержимого сообщения разбивки на страницы видит сноску 1.

  1. Когда DataSource перечисление задает одну из опций сообщения разбивки на страницы, симулированные данные о сообщении разбивки на страницы используются в качестве входа к физическому каналу F-PCH:

    • 'PagingMessage1' — Передает 7 680 последовательностей битов потоком (800 мс в fullrate) содержимого сообщения разбивки на страницы на канал, который включает сообщение генерала Пэйджа, сообщение Списка Каналов CDMA, Расширенное сообщение Системного параметра, Расширенное Соседнее сообщение Списка, сообщение Системного параметра и доступ к сообщению Параметра. Сообщение разбивки на страницы повторяет эти сообщения в непоследовательном шаблоне.

    • 'PagingMessage2' — Передает 2 304 последовательности битов потоком (240 мс в fullrate) содержимого сообщения разбивки на страницы на канал, который включает усеченную версию полного 'PagingMessage1' содержимое.

    • 'PagingMessage3' — Передает 864 последовательности битов потоком (90 мс в fullrate) содержимого сообщения разбивки на страницы на канал, который включает Соседнее сообщение Списка, сообщение Списка Каналов CDMA, сообщение генерала Пэйджа, сообщение Системного параметра и доступ к сообщению Параметра. Сообщение разбивки на страницы повторяет эти сообщения в последовательном шаблоне.

    Для получения дополнительной информации о содержимом F-PCH обратитесь к 3GPP2 C.S0004, Таблица 3.1.2.3.1.1.2-1.

Подструктура FCCCH

Включайте FCCCH подструктура в cfg структура, чтобы сконфигурировать прямой канал общего контроля (F-CCCH). FCCCH подструктура содержит эти поля.

Поле параметра

Значения

Описание

Enable'On'| 'Off'

Включите или отключите канал

Power

Действительный скаляр

Относительная степень канала (дБ)

DataRate9600| 19200 | 38400

Скорость передачи данных (бит/с)

FrameLength5| 10 | 20

Структурируйте длину (мс)

CodingType'conv' | 'turbo'

Тип кодирования с коррекцией ошибок

WalshCode

Неотрицательный целочисленный скаляр, таким образом, что 0 ≤ WalshCode ≤ 255

Номер кода Уолша

LongCodeMask

Положительное скалярное целое число

Долгий идентификатор кода

EnableCoding'On' | 'Off'

Включите или отключите кодирование канала

DataSource

CellArray: {'PN Type', RN Seed} или бинарный вектор.

Стандартные опции псевдошумовой последовательности are 'PN9', 'PN15', 'PN23', 'PN9-ITU', и 'PN11'.

Источник данных. Задайте стандартную псевдошумовую последовательность с seed случайных чисел или пользовательским вектором.

Подструктура FCACH

Включайте FCACH подструктура в cfg структура, чтобы сконфигурировать прямой общий канал присвоения (F-CACH). FCACH подструктура содержит эти поля.

Поле параметра

Значения

Описание

Enable'On' | 'Off'

Включите или отключите канал

Power

Действительный скаляр

Относительная степень канала (дБ)

CodingType'conv' | 'turbo'

Тип кодирования с коррекцией ошибок

WalshCode

Неотрицательный целочисленный скаляр, таким образом, что 0 ≤ WalshCode ≤ 255

Номер кода Уолша

LongCodeMask

Положительное скалярное целое число

Долгий идентификатор кода

EnableCoding'On' | 'Off'

Включите или отключите кодирование канала

DataSource

CellArray: {'PN Type', RN Seed} или бинарный вектор.

Стандартные опции псевдошумовой последовательности are 'PN9', 'PN15', 'PN23', 'PN9-ITU', и 'PN11'.

Источник данных. Задайте стандартную псевдошумовую последовательность с seed случайных чисел или пользовательским вектором.

Подструктура FQPCH

Включайте FQPCH подструктура в cfg структура, чтобы сконфигурировать прямой быстрый канал разбивки на страницы (F-QPCH). FQPCH подструктура содержит эти поля.

Поле параметра

Значения

Описание

Enable'On' | 'Off'

Включите или отключите канал

Power

Действительный скаляр

Относительная степень канала (дБ)

DataRate2400| 4800

Скорость передачи данных (бит/с)

WalshCode

Неотрицательный целочисленный скаляр, таким образом, что 0 ≤ WalshCode ≤ 255

Номер кода Уолша

LongCodeMask

Положительное скалярное целое число

Долгий идентификатор кода

EnableCoding'On' | 'Off'

Включите или отключите кодирование канала

DataSource

CellArray: {'PN Type', RN Seed} или бинарный вектор.

Стандартные опции псевдошумовой последовательности are 'PN9', 'PN15', 'PN23', 'PN9-ITU', и 'PN11'.

Источник данных. Задайте стандартную псевдошумовую последовательность с seed случайных чисел или пользовательским вектором.

Подструктура FCPCCH

Включайте FCPCCH подструктура в cfg структура, чтобы сконфигурировать прямую общую степень управляет каналом (F-CPCCH). FCPCCH подструктура содержит эти поля.

Поле параметра

Значения

Описание

Enable'On' | 'Off'

Включите или отключите канал

Power

Действительный скаляр

Относительная степень канала (дБ)

WalshCode

Неотрицательный целочисленный скаляр, таким образом, что 0 ≤ WalshCode ≤ 63

Номер кода Уолша

LongCodeMask

Положительное скалярное целое число

Долгий идентификатор кода

EnableCoding'On' | 'Off'

Включите или отключите кодирование канала

DataSource

CellArray: {'PN Type', RN Seed} или бинарный вектор.

Стандартные опции псевдошумовой последовательности are 'PN9', 'PN15', 'PN23', 'PN9-ITU', и 'PN11'.

Источник данных. Задайте стандартную псевдошумовую последовательность с seed случайных чисел или пользовательским вектором.

Подструктура FBCCH

Включайте FBCCH подструктура в cfg структура, чтобы сконфигурировать прямую широковещательную передачу управляет каналом (F-BCCH). FBCCH подструктура содержит эти поля.

Поле параметра

Значения

Описание

Enable'On' | 'Off'

Включите или отключите канал

Power

Действительный скаляр

Относительная степень канала (дБ)

DataRate4800| 9600 | 19200

Скорость передачи данных (бит/с)

CodingType'conv' | 'turbo'

Тип кодирования с коррекцией ошибок

WalshCode

Неотрицательный целочисленный скаляр, таким образом, что 0 ≤ WalshCode ≤ 127

Номер кода Уолша

LongCodeMask

Положительное скалярное целое число

Долгий идентификатор кода

EnableCoding'On' | 'Off'

Включите или отключите кодирование канала

DataSource

CellArray: {'PN Type', RN Seed} или бинарный вектор.

Стандартные опции псевдошумовой последовательности are 'PN9', 'PN15', 'PN23', 'PN9-ITU', и 'PN11'.

Источник данных. Задайте стандартную псевдошумовую последовательность с seed случайных чисел или пользовательским вектором.

Подструктура FFCH

Включайте FFCH подструктура в cfg структура, чтобы сконфигурировать прямой основной канал трафика (F-FCH). FFCH подструктура содержит эти поля.

Поле параметра

Значения

Описание

Enable'On' | 'Off'

Включите или отключите канал

Power

Действительный скаляр

Относительная степень канала (дБ)

RadioConfiguration'RC1' через 'RC9'

Радио-канал настройки

DataRate1200| 1500 | 1800 | 2400 | 2700 | 3600 | 4800 | 7200 | 9600 | 14400

Скорость передачи данных (бит/с)

FrameLength5| 10 | 20

Структурируйте длину (мс)

WalshCode

Неотрицательный целочисленный скаляр, таким образом, что 0 ≤ WalshCode ≤ 255

Номер кода Уолша

LongCodeMask

Положительное скалярное целое число

Долгий идентификатор кода

EnableQOF'On' | 'Off'

Включите распространение QOF

EnableCoding'On' | 'Off'

Включите или отключите кодирование канала

DataSource

CellArray: {'PN Type', RN Seed} или бинарный вектор.

Стандартные опции псевдошумовой последовательности are 'PN9', 'PN15', 'PN23', 'PN9-ITU', и 'PN11'.

Источник данных. Задайте стандартную псевдошумовую последовательность с seed случайных чисел или пользовательским вектором.

PowerControlEnable'On' | 'Off'

Включите или отключите подканал управления степенью

PowerControlPower

Действительный скаляр

Степень подканала управления степенью (относительно F-FCH)

PowerControlDataSource

CellArray: {'PN Type', RN Seed} или бинарный вектор.

Стандартные опции псевдошумовой последовательности are 'PN9', 'PN15', 'PN23', 'PN9-ITU', и 'PN11'.

Источник данных подканала управления степенью

Подструктура FDCCH

Включайте FDCCH подструктура в cfg структура, чтобы сконфигурировать прямой специализированный канал управления (F-DCCH). FDCCH подструктура содержит эти поля.

Поле параметра

Значения

Описание

Enable'On' | 'Off'

Включите или отключите канал

Power

Действительный скаляр

Относительная степень канала (дБ)

RadioConfiguration'RC3' через 'RC9'

Радио-канал настройки

DataRate9600| 14400

Скорость передачи данных (бит/с)

FrameLength5| 20

Структурируйте длину (мс)

WalshCode

Неотрицательный целочисленный скаляр, таким образом, что 0 ≤ WalshCode ≤ 255

Номер кода Уолша

LongCodeMask

Положительное скалярное целое число

Долгий идентификатор кода

EnableQOF'On' | 'Off'

Включите распространение QOF

EnableCoding'On' | 'Off'

Включите или отключите кодирование канала

DataSource

CellArray: {'PN Type', RN Seed} или бинарный вектор.

Стандартные опции псевдошумовой последовательности are 'PN9', 'PN15', 'PN23', 'PN9-ITU', и 'PN11'.

Источник данных. Задайте стандартную псевдошумовую последовательность с seed случайных чисел или пользовательским вектором.

Подструктура FSCCH

Включайте FSCCH подструктура в cfg структура, чтобы сконфигурировать прямой дополнительный канал кода (F-SCCH). FSCCH подструктура содержит эти поля.

Поле параметра

Значения

Описание

Enable'On' | 'Off'

Включите или отключите канал

Power

Действительный скаляр

Относительная степень канала (дБ)

RadioConfiguration'RC1' | 'RC2'

Радио-канал настройки

WalshCode

Неотрицательный целочисленный скаляр, таким образом, что 0 ≤ WalshCode ≤ 255

Номер кода Уолша

LongCodeMask

Положительное скалярное целое число

Долгий идентификатор кода

EnableCoding'On' | 'Off'

Включите или отключите кодирование канала

DataSource

CellArray: {'PN Type', RN Seed} или бинарный вектор.

Стандартные опции псевдошумовой последовательности are 'PN9', 'PN15', 'PN23', 'PN9-ITU', и 'PN11'.

Источник данных. Задайте стандартную псевдошумовую последовательность с seed случайных чисел или пользовательским вектором.

Подструктура FSCH

Включайте FSCH подструктура в cfg структура, чтобы сконфигурировать прямой дополнительный канал (F-SCH). FSCH подструктура содержит эти поля.

Поле параметра

Значения

Описание

Enable'On' | 'Off'

Включите или отключите канал

Power

Действительный скаляр

Относительная степень канала (дБ)

RadioConfiguration'RC3' | 'RC4' | 'RC5' | 'RC6' | 'RC7' | 'RC8' | 'RC9'

Радио-канал настройки

DataRate1200| 1350 | 1500 | 1800 | 2400 | 2700 | 3600 | 4800 | 7200 | 9600 | 14400 | 19200 | 28800 | 38400 | 57600 | 76800 | 115200 | 153600 | 230400 | 307200

Скорость передачи данных (бит/с)

FrameLength20| 40 | 80

Структурируйте длину (мс)

CodingType'Conv' | 'Turbo'

Тип кодирования канала, сверточный или турбо

WalshCode

Неотрицательный целочисленный скаляр, таким образом, что 0 ≤ WalshCode ≤ 255

Номер кода Уолша

LongCodeMask

Положительное скалярное целое число

Долгий идентификатор кода

EnableQOF'On' | 'Off'

Включите распространение QOF

EnableCoding'On' | 'Off'

Включите или отключите кодирование канала

DataSource

CellArray: {'PN Type', RN Seed} или бинарный вектор.

Стандартные опции псевдошумовой последовательности are 'PN9', 'PN15', 'PN23', 'PN9-ITU', и 'PN11'.

Источник данных. Задайте стандартную псевдошумовую последовательность с seed случайных чисел или пользовательским вектором.

Подструктура FOCNS

Включайте FOCNS подструктура в cfg структура, чтобы сконфигурировать ортогональную информацию об источнике шума канала. FOCNS подструктура содержит эти поля.

Поле параметра

Значения

Описание

Enable'On' | 'Off'

Включите или отключите канал

Power

Действительный скаляр

Относительная степень канала (дБ)

WalshLength64| 128 | 256

Разрядность кода Уолша

WalshCode

Неотрицательный целочисленный скаляр, таким образом, что 0 ≤ WalshCode ≤ WalshLength – 1

Номер кода Уолша

Выходные аргументы

свернуть все

Модулируемая основополосная форма волны, включающая первичные cdma2000 физические каналы, возвращенные как массив комплексного вектора.

Модулируемая основополосная форма волны, включающая разнообразие cdma2000 физические каналы, возвращенные как массив комплексного вектора.

Ссылки

[1] 3GPP2 C.S0002–F v2.0. “Стандарт Физического уровня для Систем Спектра Распространения cdma2000”. Проект 2 Партнерства третьего поколения.

[2] 3GPP2 C.S0004–F v1.0. “Сигнальный Стандарт Управления доступом ссылки (LAC) для Систем Спектра Распространения cdma2000”. Проект 2 Партнерства третьего поколения.

Смотрите также

|

Введенный в R2015b

Документация Communications Toolbox

Поддержка
