comm.ConstellationDiagram

Отобразите диаграмму сигнального созведия для входного сигнала

Описание

comm.ConstellationDiagram Система object™ действительные отображения - и плавание с комплексным знаком - и фиксированная точка сигнализируют в плоскости IQ. Используйте этот Системный объект, чтобы выполнить качественный и количественный анализ модулируемых сигналов одно несущей.

Constellation diagram displaying QSPK, 16-QAM, and 8-DPSK signals and signal quality measurements

В окне Constellation Diagram вы можете:

Введите и постройте несколько сигналов на одной схеме созвездия. Чтобы задать ссылочное созвездие для каждого входного сигнала, используйте ReferenceConstellation свойство.
Выберите сигналы в легенде, чтобы переключить видимость отдельных каналов. Чтобы отобразить легенду, используйте ShowLegend свойство. Для многоканального сигнала задайте вход как матрицу с отдельными сигналами, заданными в столбцах матрицы.
Отобразите вычисленную величину вектора ошибок (EVM) и измерения ошибочного отношения модуляции (MER) для отдельных сигналов. Чтобы просмотреть и сконфигурировать измерения, выберите EVM/MER на вкладке Measurements. Когда несколько сигналов вводятся, можно выбрать который сигнал использовать для измерений в разделе Channel.

Отобразить диаграммы сигнального созведия для входного сигнала:

Создайте comm.ConstellationDiagram объект и набор его свойства.
Вызовите объект с аргументами, как будто это была функция.

Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты?

Создание

Синтаксис

constdiag = comm.ConstellationDiagram

constdiag = comm.ConstellationDiagram(Name,Value)

Описание

пример

constdiag = comm.ConstellationDiagram возвращается созвездие схематически изображают Системный объект, который отображается действительный - и плавание с комплексным знаком - и сигналы фиксированной точки в плоскости IQ.

пример

constdiag = comm.ConstellationDiagram(Name,Value) свойства наборов с помощью одних или нескольких аргументов name-value. Например, 'SamplesPerSymbol',10 задает 10 выборок для каждого нанесенного на график символа.

Свойства

развернуть все

Если в противном случае не обозначено, свойства являются ненастраиваемыми, что означает, что вы не можете изменить их значения после вызова объекта. Объекты блокируют, когда вы вызываете их, и release функция разблокировала их.

Если свойство является настраиваемым, можно изменить его значение в любое время.

Для получения дополнительной информации об изменении значений свойств смотрите Разработку системы в MATLAB Используя Системные объекты.

`Name` — Заголовок окна Constellation Diagram
`'Constellation Diagram'` (значение по умолчанию) | вектор символов | строковый скаляр

Заголовок окна Constellation Diagram в виде вектора символов или строкового скаляра.

Настраиваемый: да

Типы данных: char | string

`SamplesPerSymbol` — Количество отсчетов раньше представляло каждый символ
1 (значение по умолчанию) | положительное целое число

Количество отсчетов раньше представляло каждый символ в виде положительного целого числа. Сигнал прорежен значением этого свойства, прежде чем это будет построено.

Настраиваемый: да

Типы данных: double

`SampleOffset` — Количество отсчетов, чтобы пропустить прежде, чем построить точки
0 (значение по умолчанию) | неотрицательное целое число

Количество отсчетов, чтобы пропустить прежде, чем построить точки в виде неотрицательного целого числа меньше, чем SamplesPerSymbol значение свойства. Это значение задает количество отсчетов, чтобы пропустить когда SamplesPerSymbol больше 1.

Настраиваемый: да

Типы данных: double

`SymbolsToDisplaySource` — Источник символов, чтобы отобразиться
`'Input frame length'` (значение по умолчанию) | `'Property'`

Источник символов, чтобы отобразиться в виде одного из этих значений.

'Input frame length' — Количество символов, чтобы отобразиться равно длине входного кадра, разделенной на SamplesPerSymbol значение свойства.
'Property' — SymbolsToDisplay свойство задает максимальное количество символов, чтобы отобразиться.

Настраиваемый: да

Типы данных: char | string

`SymbolsToDisplay` — Максимальное количество символов, чтобы отобразиться
256 (значение по умолчанию) | положительное целое число

Максимальное количество символов, чтобы отобразиться в виде положительного целого числа. Используйте это свойство ограничить максимальное количество символов, которые отображает схема созвездия, когда вы вводите длинные сигналы. Объект строит последний раз полученные символы.

Настраиваемый: да

Зависимости

Чтобы включить это свойство, установите SymbolsToDisplaySource к 'Property'.

Типы данных: double

`ReferenceConstellation` — Ссылочные созвездия
`[0.7071+0.7071i -0.7071+0.7071i -0.7071-0.7071i 0.7070-0.7071i]` (значение по умолчанию) | вектор-строка | массив ячеек

Ссылочные созвездия для входных сигналов в виде вектора-строки или массива ячеек векторов, задающих идеальное созвездие, указывают для каждого входного сигнала. Входные сигналы могут быть одним каналом или многоканальный. Можно задать одно ссылочное созвездие для каждого входного сигнала.

Когда вы задаете вектор-строку, значения запрашивают все входные сигналы.
Когда вы задаете массив ячеек, можно задать отдельные ссылочные созвездия для каждого входного сигнала.

EVM и измерения MER используют заданное ссылочное созвездие, чтобы вычислить качество сигнала модулируемого входного сигнала. Для получения дополнительной информации об измерениях качества сигнала, см. EVM и Измерения MER.

Настраиваемый: да

Типы данных: double
Поддержка комплексного числа: Да

`ReferenceMarker` — Маркер для ссылочного отображения созвездия
`'+'` (значение по умолчанию) | `'o'` | `'*'` | `'.'` | `'x'` | ...

Маркер для ссылочного созвездия отображается в виде одного из значений, перечисленных в этой таблице.

Маркер	Описание	Получившийся маркер
`'o'`	Круг
`'+'`	Знак «плюс»
`'*'`	Звездочка
`'.'`	Точка
`'x'`	Крест
`'_'`	Горизонтальная линия
`'\|'`	Вертикальная линия
`'s'`	Квадрат
`'d'`	Ромб
`'^'`	Треугольник, направленный вверх
`'v'`	Нисходящий треугольник
`'>'`	Треугольник, указывающий вправо
`'<'`	Треугольник, указывающий влево
`'p'`	Пентаграмма
`'h'`	Гексаграмма
`'none'`	Никакие маркеры	Не применяется

Настраиваемый: да

`ReferenceColor` — Цвет для ссылочного созвездия отображения
[1 0 0] (красное) (значение по умолчанию) | трехэлементный вектор-строка | массив ячеек

Цвет для ссылочного созвездия отображения в виде трехэлементного вектора-строки, указывающего на составные цвета RGB или как массив ячеек, содержащий составные цвета RGB для каждого входного сигнала.

Настраиваемый: да

Типы данных: double

`ShowReferenceConstellation` — Опция, чтобы отобразить ссылочное созвездие
`true` или `1` (значение по умолчанию) | `false` или `0`

Опция, чтобы отобразить ссылочное созвездие в виде логического 1 TRUE) или 0 ложь).

Настраиваемый: да

Типы данных: логический

`Position` — Определите объем положения окна и размера
600 600 пиксельное окно в центре экрана (значение по умолчанию) | четырехэлементный вектор-строка

Определите объем положения окна и размера в пикселях в виде четырехэлементного вектора-строки из формы [left bottom width height]. Первые два элемента в векторе указывают на местоположение нижнего левого угла, и вторые элементы два задают размер окна. Значение по умолчанию для местоположения зависит от разрешения экрана.

Настраиваемый: да

Типы данных: double

`ShowGrid` — Опция, чтобы показать сетку
`true` или `1` (значение по умолчанию) | `false` или `0`

Опция, чтобы показать сетку на созвездии схематически изображает в виде логического 1 TRUE) или 0 ложь).

Настраиваемый: да

Типы данных: логический

`NumInputPorts` — Количество входных сигналов
1 (значение по умолчанию) | целое число в области значений [1, 20]

Количество входных сигналов в виде целого числа в области значений [1, 20]. Каждый входной сигнал, является ли это многоканальным сигналом или одним сигналом канала, становится отдельным каналом в осциллографе.

Общее количество каналов не может превысить 20. Когда вы задаете многоканальные входные сигналы, максимальное количество входных сигналов ограничивается общим количеством входных каналов, которые вы задаете.

Когда вы вызываете объект, количество входных параметров, которые вы задаете, должно равняться значению этого свойства.

Типы данных: double

`ShowLegend` — Опция, чтобы отобразить легенду
`false` или `0` (значение по умолчанию) | `true` или `1`

Опция, чтобы отобразить легенду в виде логического 0 ложь) или 1 TRUE). Имена, перечисленные в легенде, являются именами сигнала, заданными ChannelNames свойство. Легенда не отображается, пока вы не вызываете объект с входным сигналом.

В легенде scope кликните по имени сигнала, чтобы переключить видимость сигнала в осциллографе.

Настраиваемый: да

Типы данных: логический

`ChannelNames` — Имена для входных каналов
`{''}` (значение по умолчанию) | массив ячеек строк или векторов символов

Имена для входа образовывают канал в виде массива ячеек строк или векторов символов. Если вы не задаете имена, метки объектов каналы как Channel 1, Channel 2, и т.д.

Эти имена появляются в легенде, вкладке Measurements и панели Measurements Setting.

Пример: {'8-QAM','8-PSK'} задает имена для двух входных каналов к 8-QAM и 8-PSK.

Настраиваемый: да

Типы данных: cell

`ShowTrajectory` — Опция, чтобы построить траекторию сигнала
`false` или `0` (значение по умолчанию) | `true` или `1`

Опция, чтобы построить траекторию сигнала в виде логического 0 ложь) или 1 TRUE). Установка этого свойства к true отображает траекторию между точками созвездия для нанесенных на график сигналов. Чтобы просмотреть траекторию сигнала, выберите Trajectory на вкладке Plot.

Настраиваемый: да

Типы данных: логический

`ColorFading` — Опция, чтобы добавить цвет, исчезающий эффект
`false` или `0` (значение по умолчанию) | `true` или `1`

Опция, чтобы добавить цвет, исчезающий эффект в виде логического 0 ложь) или 1 TRUE). Когда вы устанавливаете это свойство на true, точки в отображении исчезают как интервал времени после того, как они будут сначала построены увеличения. Эта анимация напоминает отображение осциллографа.

Настраиваемый: да

Типы данных: логический

`Title` — Постройте заголовок
`''` (значение по умолчанию) | вектор символов | строковый скаляр

Постройте заголовок в виде вектора символов или строкового скаляра.

Настраиваемый: да

Типы данных: char | string

`XLimits` — x - пределы по осям
[-1.375 1.375] (значение по умолчанию) | двухэлементный вектор-строка

x- в виде двухэлементного вектора-строки из формы [xmin xmax]. Первым элементом является минимальное значение оси X, и вторым элементом является максимальное значение оси X.

Настраиваемый: да

Типы данных: double

`YLimits` — y - пределы по осям
[-1.375 1.375] (значение по умолчанию) | двухэлементный вектор-строка

y- в виде двухэлементного вектора-строки из формы [ymin ymax]. Первым элементом является минимальное значение оси Y, и вторым элементом является максимальное значение оси Y.

Настраиваемый: да

Типы данных: double

`XLabel` — x - подпись по осям
`'In-phase Amplitude'` (значение по умолчанию) | вектор символов | строковый скаляр

x- в виде вектора символов или строкового скаляра.

Настраиваемый: да

Типы данных: char | string

`YLabel` — y - подпись по осям
`'Quadrature Amplitude'` (значение по умолчанию) | вектор символов | строковый скаляр

y- в виде вектора символов или строкового скаляра.

Настраиваемый: да

Типы данных: char | string

`EnableMeasurements` — Опция, чтобы вычислить и отобразить EVM и измерения MER
`false` или `0` (значение по умолчанию) | `true` или `1`

Опция, чтобы вычислить и отобразить EVM и измерения MER в виде логического 0 ложь) или 1 TRUE).

Настраиваемый: да

Типы данных: логический

`MeasurementInterval` — Длина окна для EVM и измерений MER
`'Current display'` (значение по умолчанию) | `'All displays'` | ...

Длина окна для EVM и измерений MER в виде 'Current display', 'All displays', или целое число в области значений [2, SymbolsToDisplay].

Для получения дополнительной информации см. EVM и Измерения MER.

Настраиваемый: да

Типы данных: char | string | double

`EVMNormalization` — Метод нормализации EVM
`'Average constellation power'` (значение по умолчанию) | `'Peak constellation power'`

Метод нормализации EVM в виде 'Average constellation power' или 'Peak constellation power'. Для получения дополнительной информации см. EVM и Измерения MER.

Настраиваемый: да

Использование

Синтаксис

constdiag(signal1, ..., signalN)

Описание

пример

constdiag(signal1, ..., signalN) отображения до N сигнализируют в одной схеме созвездия, где N является NumInputPorts значение свойства.

Входные параметры

развернуть все

`signal1, ..., signalN` — Сигналы (в качестве отдельных аргументов)
вектор-столбцы | матрицы

Сигналы в виде отдельных аргументов N _sym-1 вектор-столбцы или N _{sym-by-Nchannel} матрицы. N _sym является количеством символов, и _канал N является количеством каналов входного сигнала. Сигналы могут иметь различные типы данных и размерности.

Необходимо задать входные параметры N, где N является NumInputPorts значение свойства. Можно визуализировать до 20 отдельных или коллективных каналов сигнала в схеме созвездия. Например, если вы создаете двухканальный сигнал для каждого входа, затем можно задать до 10 входных параметров.

Пример: [sig1_1,sig1_2],sig2 задает два сигнала, при условии, что sig1_1, sig1_2, и sig2 один сигналы вектор-столбца канала. первое, [sig1_1,sig1_2], задает двухканальный сигнал (созданный путем конкатенации двух вектор-столбцов в матрицу). Второй сигнал, sig2, задает один канал.

Типы данных: double
Поддержка комплексного числа: Да

Функции объекта

Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:

release(obj)

развернуть все

Характерный для осциллографов

`show`	Окно Show scope
`hide`	Скройте окно scope
`isVisible`	Определите видимость окна scope

Характерный для всех системных объектов

`step`	Запустите алгоритм Системного объекта
`release`	Высвободите средства и позвольте изменения в значениях свойств Системного объекта и введите характеристики
`reset`	Сбросьте внутренние состояния Системного объекта

Примеры

свернуть все

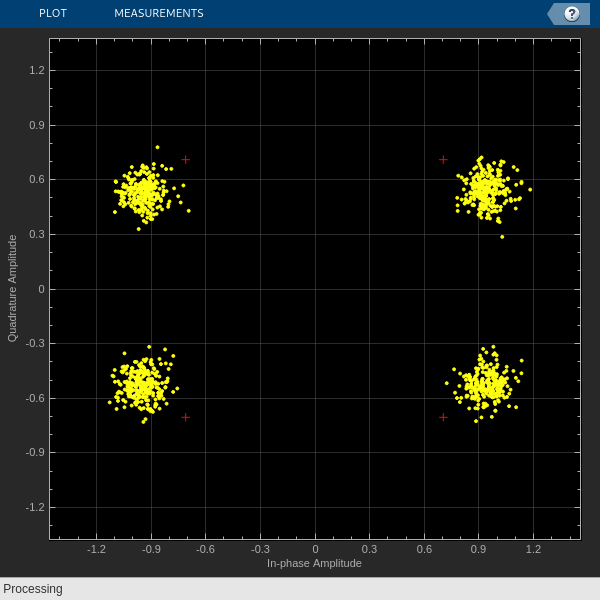

Отобразите амплитудно-неустойчивое созвездие QPSK

Скрипт Open Live Script

QPSK - модулирует случайные символы данных и применяет амплитудную неустойчивость к сигналу. Передайте сигнал через шумный канал. Отобразите результирующее созвездие.

Создайте Системный объект схемы созвездия. Поскольку ссылочное созвездие по умолчанию для объекта является QPSK, установка дополнительных свойств не необходима.

constDiagram = comm.ConstellationDiagram;

Сгенерируйте случайные символы данных, и затем примените модуляцию QPSK.

data = randi([0 3],1000,1);
modData = pskmod(data,4,pi/4);

Примените амплитудную неустойчивость к модулируемому сигналу.

txSig = iqimbal(modData,5);

Передайте переданный сигнал через канал AWGN, и затем отобразите схему созвездия. Точки данных переключают от их идеальных местоположений.

rxSig = awgn(txSig,20);
constDiagram(rxSig)

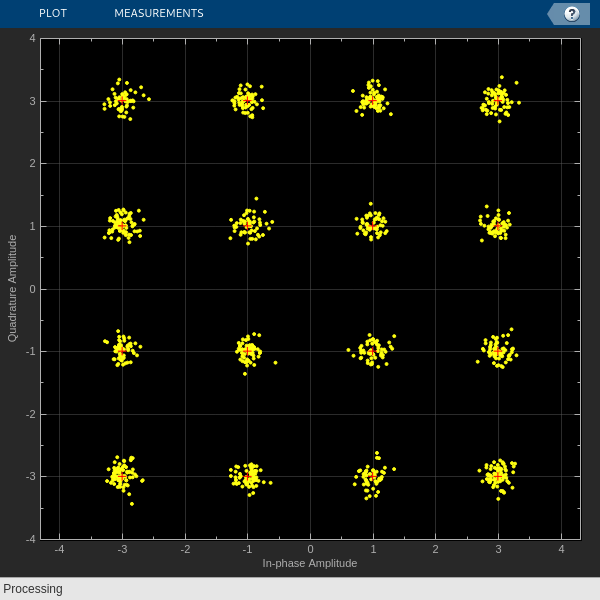

Отобразите 16-QAM созвездие

Скрипт Open Live Script

Примените 16-QAM модуляцию, передайте данные с помощью канала AWGN и отобразите сигнальное созвездие.

Создайте 16-QAM ссылочное созвездие.

M = 16;
refC = qammod(0:M-1,M);

Создайте Системный объект схемы созвездия, задав контрольные точки созвездия и пределы осей.

constDiagram = comm.ConstellationDiagram('ReferenceConstellation',refC, ...
    'XLimits',[-4 4],'YLimits',[-4 4]);

Сгенерируйте случайные 16-ary символы данных.

data = randi([0 M-1],1000,1);

Примените 16-QAM модуляцию.

sym = qammod(data,M);

Передайте модулируемый сигнал через канал AWGN.

rcv = awgn(sym,15);

Отобразите схему созвездия.

constDiagram(rcv)

Отобразите созвездие мультивходных сигналов

Скрипт Open Live Script

Отобразите созвездие мультивхода и многоканальных модулируемых сигналов. Постройте многоканальный сигнал с двумя 16-QAM сигналами для первого входа и одним сигналом 8-PSK для второго входа.

Создайте 16-QAM и созвездие ссылки 8-PSK.

M = 16;
refQAM = qammod(0:M-1,M);
S = 8;
refPSK = pskmod(0:S-1,S,pi/8);

Создайте Системный объект схемы созвездия, задав ссылочные созвездия для этих двух входных сигналов. Объект применяет одно ссылочное созвездие для всех каналов отдельного многоканального входа сигнала, но отдельные входные сигналы могут задать отдельные ссылочные созвездия.

constDiag = comm.ConstellationDiagram(2, ...
    'ReferenceConstellation',{refQAM,refPSK}, ...
    'ShowLegend',true, ...
    'XLimits',[-6 6],'YLimits',[-6 6], ...
    'ChannelNames', ...
    {'16-QAM, SNR 10 dB','16-QAM, SNR 20 dB','8-PSK'});

Сгенерируйте случайные символы данных, модулируйте символы и добавьте AWGN с двумя различными SNRs, чтобы дать к двум полученным сигналам. Используйте значения ОСШ 10 и 20 дБ.

d = randi([0 M-1],1000,1);
dQAM = qammod(d,M);
rcv1_1 = awgn(dQAM,10);
rcv1_2 = awgn(dQAM,20);
d = randi([0 S-1],1000,1);
dPSK = pskmod(d,S,pi/8);
rcv2 = awgn(dPSK,20);

Для первого входа создайте многоканальный сигнал путем конкатенации двух полученных 16-QAM сигналов. Поскольку второй вход использует один канал сигнал 8-PSK.

Отобразите схему созвездия мультивхода и многоканальных сигналов.

constDiag([rcv1_1,rcv1_2],rcv2);

Больше о

развернуть все

EVM и измерения MER

Панель Measurements отображает EVM и настройки измерения качества сигнала MER и результаты вычисления для заданного канала сигнала.

EVM — Вектор ошибок является вектором в плоскости IQ от идеальной точки созвездия до реальной точки в приемнике. Вычисления EVM включают среднеквадратичное значение (RMS), пик и средние значения.

Можно нормировать _RMS EVM и _{Вычисления среднего значения} EVM средним или пиковым методом степени созвездия, как вычислено использующим эти алгоритмы.

Метод нормализации EVM	Алгоритм
Средняя степень созвездия	$E V M_{k} = 100 \sqrt{\frac{e_{k}}{P_{avg}}}$ _RMS EVM, в проценте, для средней нормализации степени созвездия: $E V M_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{avg}}}$
Пиковая степень созвездия	$E V M_{k} = 100 \sqrt{\frac{e_{k}}{P_{max}}}$ _RMS EVM, в проценте, для пиковой нормализации степени созвездия: $E V M_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{max}}}$

Метод нормализации EVM

Алгоритм

Средняя степень созвездия

$E V M_{k} = 100 \sqrt{\frac{e_{k}}{P_{avg}}}$

_RMS EVM, в проценте, для средней нормализации степени созвездия:

$E V M_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{avg}}}$

Пиковая степень созвездия

$E V M_{k} = 100 \sqrt{\frac{e_{k}}{P_{max}}}$

_RMS EVM, в проценте, для пиковой нормализации степени созвездия:

$E V M_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{max}}}$

Панель Measurements показывает RMS и пику EVM в проценте и средних и пиковых децибелах EVM для выбранного входного канала. EVM в децибелах вычисляется как EVM (дБ) = 10 ‑ log10 (_MS EVM) = 20 ‑ log10 (_RMS EVM), где:

$e_{k} = {(I_{k} - {\tilde{I}}_{k})}^{2} + {(Q_{k} - {\tilde{Q}}_{k})}^{2}$
_Ik является синфазным значением k th символ во входном векторе.
_Qk является квадратурным значением фазы k th символ во входном векторе.
_Ik и _Qk представляют идеальные (ссылочные) значения символа. ${\tilde{I}}_{k}$ и ${\tilde{Q}}_{k}$ представляйте измеренные (полученные) значения символа.
N является длиной входного вектора.
P _{в среднем} является значением для средней степени созвездия.
P _макс. является значением для пиковой степени созвездия.
$E V M_{RMS} = \sqrt{E V M_{MS}}$

Максимальное значение EVM в векторе ${EVM}_{max} = max_{k \in [1, ..., N]} {{EVM}_{k}},$ где k является k-ым символом в векторе из длины N.

MER — MER является отношением средней степени переданного сигнала к средней степени вектора ошибок. Панель Measurements указывает на средний результат измерения MER в децибелах для выбранного канала сигнала.
MER является мерой ОСШ в модулируемом сигнале, вычисленном в дБ. MER по символам N
$M E R = 10 \cdot \log_{10} (\frac{\sum_{n = 1}^{N} (I_{k}^{2} + Q_{k}^{2})}{\sum_{n = 1}^{N} (e_{k})}) дБ,$
где:
- $e_{k} = {(I_{k} - {\tilde{I}}_{k})}^{2} + {(Q_{k} - {\tilde{Q}}_{k})}^{2}$
- I _k является синфазным значением k-ого символа во входном векторе.
- Q _k является квадратурным значением фазы k-ого символа во входном векторе.
- I _k и _Qk представляют идеальные (ссылочные) значения. ${\tilde{I}}_{k}$ и ${\tilde{Q}}_{k}$ представляйте измеренные (полученные) символы.

Советы

Чтобы получить простой снимок состояния сигнального созвездия, используйте scatterplot функция.
Чтобы вычислить качество сигнала, покажите траекторию сигнала, получите созвездия для нескольких сигналов, или обеспечьте состояние между вызовами, используйте comm.ConstellationDiagram Системный объект.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

Генерация кода поддержек MEX путем обработки вызовов объекта как значение внешних параметров. Не поддерживает генерацию кода для автономных приложений.
Смотрите системные объекты в Генерации кода MATLAB (MATLAB Coder).

Документация

comm.ConstellationDiagram

Описание

Создание

Синтаксис

Описание

Свойства

Name — Заголовок окна Constellation Diagram 'Constellation Diagram' (значение по умолчанию) | вектор символов | строковый скаляр

SamplesPerSymbol — Количество отсчетов раньше представляло каждый символ1 (значение по умолчанию) | положительное целое число

SampleOffset — Количество отсчетов, чтобы пропустить прежде, чем построить точки0 (значение по умолчанию) | неотрицательное целое число

SymbolsToDisplaySource — Источник символов, чтобы отобразиться 'Input frame length' (значение по умолчанию) | 'Property'

SymbolsToDisplay — Максимальное количество символов, чтобы отобразиться256 (значение по умолчанию) | положительное целое число

Зависимости

ReferenceConstellation — Ссылочные созвездия [0.7071+0.7071i -0.7071+0.7071i -0.7071-0.7071i 0.7070-0.7071i] (значение по умолчанию) | вектор-строка | массив ячеек

ReferenceMarker — Маркер для ссылочного отображения созвездия '+' (значение по умолчанию) | 'o' | '*' | '.' | 'x' | ...

ReferenceColor — Цвет для ссылочного созвездия отображения[1 0 0] (красное) (значение по умолчанию) | трехэлементный вектор-строка | массив ячеек

ShowReferenceConstellation — Опция, чтобы отобразить ссылочное созвездие true или 1 (значение по умолчанию) | false или 0

Position — Определите объем положения окна и размера 600 600 пиксельное окно в центре экрана (значение по умолчанию) | четырехэлементный вектор-строка

ShowGrid — Опция, чтобы показать сетку true или 1 (значение по умолчанию) | false или 0

NumInputPorts — Количество входных сигналов1 (значение по умолчанию) | целое число в области значений [1, 20]

ShowLegend — Опция, чтобы отобразить легенду false или 0 (значение по умолчанию) | true или 1

ChannelNames — Имена для входных каналов {''} (значение по умолчанию) | массив ячеек строк или векторов символов

ShowTrajectory — Опция, чтобы построить траекторию сигнала false или 0 (значение по умолчанию) | true или 1

ColorFading — Опция, чтобы добавить цвет, исчезающий эффект false или 0 (значение по умолчанию) | true или 1

Title — Постройте заголовок '' (значение по умолчанию) | вектор символов | строковый скаляр

XLimits — x - пределы по осям[-1.375 1.375] (значение по умолчанию) | двухэлементный вектор-строка

YLimits — y - пределы по осям[-1.375 1.375] (значение по умолчанию) | двухэлементный вектор-строка

XLabel — x - подпись по осям 'In-phase Amplitude' (значение по умолчанию) | вектор символов | строковый скаляр

YLabel — y - подпись по осям 'Quadrature Amplitude' (значение по умолчанию) | вектор символов | строковый скаляр

EnableMeasurements — Опция, чтобы вычислить и отобразить EVM и измерения MER false или 0 (значение по умолчанию) | true или 1

MeasurementInterval — Длина окна для EVM и измерений MER 'Current display' (значение по умолчанию) | 'All displays' | ...

EVMNormalization — Метод нормализации EVM 'Average constellation power' (значение по умолчанию) | 'Peak constellation power'

Использование

Синтаксис

Описание

Входные параметры

signal1, ..., signalN — Сигналы (в качестве отдельных аргументов) вектор-столбцы | матрицы

Функции объекта

Характерный для осциллографов

Характерный для всех системных объектов

Примеры

Отобразите амплитудно-неустойчивое созвездие QPSK

Отобразите 16-QAM созвездие

Отобразите созвездие мультивходных сигналов

Больше о

EVM и измерения MER

Советы

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

Блоки

Функции

Документация Communications Toolbox

Поддержка

`Name` — Заголовок окна Constellation Diagram
`'Constellation Diagram'` (значение по умолчанию) | вектор символов | строковый скаляр

`SamplesPerSymbol` — Количество отсчетов раньше представляло каждый символ
1 (значение по умолчанию) | положительное целое число

`SampleOffset` — Количество отсчетов, чтобы пропустить прежде, чем построить точки
0 (значение по умолчанию) | неотрицательное целое число

`SymbolsToDisplaySource` — Источник символов, чтобы отобразиться
`'Input frame length'` (значение по умолчанию) | `'Property'`

`SymbolsToDisplay` — Максимальное количество символов, чтобы отобразиться
256 (значение по умолчанию) | положительное целое число

`ReferenceConstellation` — Ссылочные созвездия
`[0.7071+0.7071i -0.7071+0.7071i -0.7071-0.7071i 0.7070-0.7071i]` (значение по умолчанию) | вектор-строка | массив ячеек

`ReferenceMarker` — Маркер для ссылочного отображения созвездия
`'+'` (значение по умолчанию) | `'o'` | `'*'` | `'.'` | `'x'` | ...

`ReferenceColor` — Цвет для ссылочного созвездия отображения
[1 0 0] (красное) (значение по умолчанию) | трехэлементный вектор-строка | массив ячеек

`ShowReferenceConstellation` — Опция, чтобы отобразить ссылочное созвездие
`true` или `1` (значение по умолчанию) | `false` или `0`

`Position` — Определите объем положения окна и размера
600 600 пиксельное окно в центре экрана (значение по умолчанию) | четырехэлементный вектор-строка

`ShowGrid` — Опция, чтобы показать сетку
`true` или `1` (значение по умолчанию) | `false` или `0`

`NumInputPorts` — Количество входных сигналов
1 (значение по умолчанию) | целое число в области значений [1, 20]

`ShowLegend` — Опция, чтобы отобразить легенду
`false` или `0` (значение по умолчанию) | `true` или `1`

`ChannelNames` — Имена для входных каналов
`{''}` (значение по умолчанию) | массив ячеек строк или векторов символов

`ShowTrajectory` — Опция, чтобы построить траекторию сигнала
`false` или `0` (значение по умолчанию) | `true` или `1`

`ColorFading` — Опция, чтобы добавить цвет, исчезающий эффект
`false` или `0` (значение по умолчанию) | `true` или `1`

`Title` — Постройте заголовок
`''` (значение по умолчанию) | вектор символов | строковый скаляр

`XLimits` — x - пределы по осям
[-1.375 1.375] (значение по умолчанию) | двухэлементный вектор-строка

`YLimits` — y - пределы по осям
[-1.375 1.375] (значение по умолчанию) | двухэлементный вектор-строка

`XLabel` — x - подпись по осям
`'In-phase Amplitude'` (значение по умолчанию) | вектор символов | строковый скаляр

`YLabel` — y - подпись по осям
`'Quadrature Amplitude'` (значение по умолчанию) | вектор символов | строковый скаляр

`EnableMeasurements` — Опция, чтобы вычислить и отобразить EVM и измерения MER
`false` или `0` (значение по умолчанию) | `true` или `1`

`MeasurementInterval` — Длина окна для EVM и измерений MER
`'Current display'` (значение по умолчанию) | `'All displays'` | ...

`EVMNormalization` — Метод нормализации EVM
`'Average constellation power'` (значение по умолчанию) | `'Peak constellation power'`

`signal1, ..., signalN` — Сигналы (в качестве отдельных аргументов)
вектор-столбцы | матрицы

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.
