Восстановите фазу символьной синхронизации с помощью метода нелинейности четвертого порядка
MSKTimingSynchronizer объект восстанавливает фазу символьной синхронизации входного сигнала с помощью метода нелинейности четвертого порядка. Этот объект реализует генерала не, данные помогли методу обратной связи, который независим от восстановления фазы несущей. Этот метод требует предшествующей компенсации за смещение несущей частоты. Этот объект подходит для систем, которые используют основополосную модуляцию минимального манипулирования сдвига (MSK).
Восстановить фазу символьной синхронизации входного сигнала:
Задайте и настройте свой MSK, синхронизирующий объект синхронизатора. Смотрите Конструкцию.
Вызовите step восстановить фазу символьной синхронизации входного сигнала согласно свойствам comm.MSKTimingSynchronizer. Поведение step характерно для каждого объекта в тулбоксе.
Примечание
Запуск в R2016b, вместо того, чтобы использовать step метод, чтобы выполнить операцию, заданную Системой object™, можно вызвать объект с аргументами, как будто это была функция. Например, y = step(obj,x) и y = obj(x) выполните эквивалентные операции.
H = comm.MSKTimingSynchronizer создает Системный объект синхронизатора фазы синхронизации, H. Этот объект восстанавливает фазу символьной синхронизации входного сигнала с помощью метода нелинейности четвертого порядка.
H = comm.MSKTimingSynchronizer( создает MSK, синхронизирующий объект синхронизатора, Name,Value)H, с каждым заданным набором свойств к заданному значению. Можно задать дополнительные аргументы пары "имя-значение" в любом порядке как (Name1, Value1..., NameN, ValueN).
|
Количество отсчетов, представляющее каждый символ Задайте количество отсчетов, которые представляют каждый символ во входном сигнале как скаляр с целочисленным знаком, больше, чем |
|
Ошибочный размер шага обновления Задайте размер шага для обновления последовательных оценок фазы синхронизации как положительное, действительное скалярное значение. Значением по умолчанию является |
|
Включите вход сброса синхронизации Установите это свойство на Когда вы устанавливаете это свойство на Когда вход сброса является ненулевым значением, объект перезапускает процесс восстановления фазы синхронизации. Когда вы устанавливаете это свойство на |
|
Условие для синхронизации восстановления фазы сбрасывается Задайте условия сбросить процесс восстановления фазы синхронизации как один из Когда вы устанавливаете это свойство на Когда вы устанавливаете это свойство на |
| шаг | Восстановите фазу символьной синхронизации с помощью метода нелинейности четвертого порядка |
Создайте модулятор MSK, переменную дробную задержку и MSK, синхронизирующий Системные объекты синхронизатора.
mskMod = comm.MSKModulator('BitInput',true,'SamplesPerSymbol',14); timingOffset = 0.2; varDelay = dsp.VariableFractionalDelay; mskTimingSync = comm.MSKTimingSynchronizer('SamplesPerSymbol',14,'ErrorUpdateGain', 0.05);
Основной цикл обработки.
phEst = zeros(50,1); for i = 1:50 data = randi([0 1],100,1); % Generate data modData = mskMod(data); % Modulate data % Apply timing offset error. impairedData = varDelay(modData,timingOffset*14); % Perform timing phase recovery. [~,phase] = mskTimingSync(impairedData); phEst(i) = phase(1)/14; end

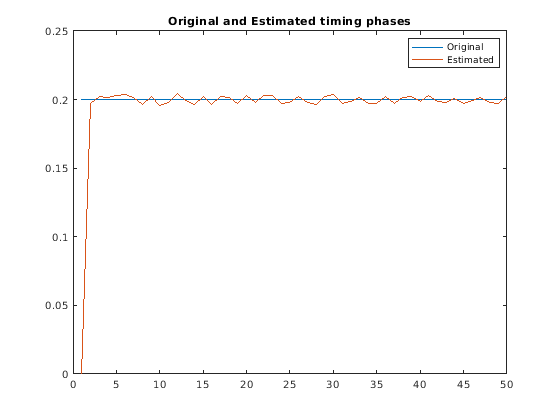

Постройте график результатов.
plot(1:50,[0.2*ones(50,1) phEst]); legend( 'Original','Estimated') title('Original and Estimated timing phases');
Этот объект реализует алгоритм, входные параметры и выходные параметры, описанные на странице с описанием блока MSK-Type Signal Timing Recovery. Свойства объектов соответствуют параметрам блоков, кроме:
Объект соответствует блоку MSK-Type Signal Timing Recovery с набором параметров Modulation type к MSK.
Параметр Reset соответствует ResetInputPort и ResetCondition свойства.
