PhaseOffset

Фаза нулевой точки созвездия

Задайте смещение фазы нулевой точки созвездия, в радианах, как действительное скалярное значение. Значением по умолчанию является pi/8.

BitOutput

Выходные данные как биты

Задайте, состоит ли выход из групп битов или целочисленных значений символа. Значением по умолчанию является false. Когда вы устанавливаете это свойство на true, step метод выводит вектор-столбец битных значений. Длина этого вектора равняется log2 (ModulationOrder) времена количество демодулируемых символов. Когда вы устанавливаете это свойство на false, step метод выводит вектор-столбец с длиной, равной вектору входных данных. Этот вектор содержит целочисленные значения символа между 0 и ModulationOrder-1.

SymbolMapping

Кодирование созвездия

Задайте, как объект сопоставляет целое число или группу log2 (ModulationOrder) биты к соответствующему символу. Выберите из Binary | Gray | Custom. Значением по умолчанию является Gray. Когда вы устанавливаете это свойство на Gray, объект использует серо-закодированное сигнальное созвездие. Когда вы устанавливаете это свойство на Binary, целочисленный m должен быть в области значений [0, (ModulationOrder–1)] и карты к комплексному числу exp (j ⨉PhaseOffset + j 2πm/ModulationOrder). Когда вы устанавливаете это свойство на Custom, объект использует сигнальное созвездие, заданное в CustomSymbolMapping свойство.

CustomSymbolMapping

Пользовательское кодирование созвездия

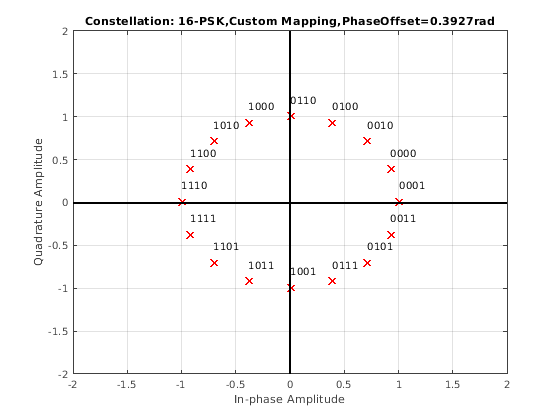

Задайте пользовательский вектор отображения символа созвездия. Значением по умолчанию является 0:7. Это свойство требует строки или вектор-столбца с размером ModulationOrder. Этот вектор должен иметь уникальные целочисленные значения в области значений [0, ModulationOrder–1]. Значения должны иметь тип данных double. Первый элемент этого вектора соответствует точке созвездия под углом 0 + PhaseOffset, с последующими элементами, запускающимися против часовой стрелки. Последний элемент соответствует точке созвездия под углом – 2π/ModulationOrder + PhaseOffset. Это свойство применяется, когда вы устанавливаете SymbolMapping свойство к Custom.

DecisionMethod

Метод решения демодуляции

Задайте метод решения объектное использование в качестве Hard decision | Log-likelihood ratio | Approximate log-likelihood ratio. Значением по умолчанию является Hard decision. Когда вы устанавливаете BitOutput свойство к false, объект всегда выполняет демодуляцию трудного решения. Это свойство применяется, когда вы устанавливаете BitOutput свойство к true.

VarianceSource

Источник шумового отклонения

Задайте источник шумового отклонения как один из Property | Input port. Значением по умолчанию является Property. Это свойство применяется, когда вы устанавливаете BitOutput свойство к истине и DecisionMethod свойство к Log-likelihood ratio или Approximate log-likelihood ratio.

Variance

Шумовое отклонение

Задайте отклонение шума как положительное, действительное скалярное значение. Значение по умолчанию равняется 1. Если это значение очень мало (т.е. ОСШ очень высок), расчеты отношения логарифмической правдоподобности (LLR) могут дать к Inf или –Inf. Этот результат происходит, потому что алгоритм LLR вычисляет экспоненциал очень больших или очень небольших чисел с помощью арифметики конечной точности. В таких случаях используйте аппроксимированный LLR вместо этого, потому что алгоритм для той опции не вычисляет экспоненциалы. Это свойство применяется, когда вы устанавливаете BitOutput свойство к истине, DecisionMethod свойство к Log-likelihood ratio, или Approximate log-likelihood ratio, и VarianceSource свойство к Property. Это свойство является настраиваемым.

OutputDataType

Тип данных выхода

Задайте тип выходных данных как Full precision | Smallest unsigned integer | double | single | int8 | uint8 | int16 | uint16 | int32 | uint32. Значением по умолчанию является Full precision. Это свойство применяется, когда вы устанавливаете BitOutput свойство к false. Это также применяется, когда вы устанавливаете BitOutput свойство к true и DecisionMethod свойство к Hard decision. В этом втором случае, когда OutputDataType свойство установлено в Full precision, тип входных данных является одним - или с двойной точностью, выходные данные имеет совпадающий тип данных как вход.. Когда входные данные имеют фиксированную точку, тип выходных данных ведет себя, как будто вы установили OutputDataType свойство к Smallest unsigned integer.

Когда вы устанавливаете BitOutput к true и DecisionMethod свойство к Hard Decision, затем logical тип данных становится допустимой опцией. Если вы устанавливаете BitOutput свойство к true и DecisionMethod свойство к Log-likelihood ratio или Approximate log-likelihood ratio, выходные данные имеют совпадающий тип данных как вход. В этом случае тип данных должен быть одним - или с двойной точностью.
