showProfile
Постройте временные и пространственные профили канала трассировки лучей
Описание
showProfile( строит профиль задержки степени (PDP), угол отъезда (AoD) и информацию об угле прибытия (AoA) для каналов трассировки лучей на одной фигуре с тремя подграфиками.rtchan)
Подграфик PDP выведен из задержки распространения, потери на пути, сдвига фазы, усиление шаблона в усилении массива и шаблона передачи в получают массив для каждого луча, заданного
PropagationRaysсвойствоrtchanвходной параметр.Подграфики AoD и AoA показывают 3-D направления лучей в системе локальной координаты (LCS).
Когда
TransmitArrayилиReceiveArrayсвойства являются объектами из программного обеспечения Phased Array System Toolbox, подграфики AoD и AoA также показывают шаблон направленности массивов.
showProfile( опционально выключает шаблон направленности в подграфиках AoD и AoA. Эта опция применяется только когда rtchan,'ArrayPattern',false)TransmitArray или ReceiveArray свойство в comm.RayTracingChannel Система object™ является объектами из программного обеспечения Phased Array System Toolbox.
Примеры
Покажите временные и пространственные профили канала трассировки лучей
Выполните трассировку лучей между двумя сайтами в Чикаго. Создайте многопутевую модель канала использование результата трассировки лучей и покажите временные и пространственные профили канала.
Средство просмотра Стартовой площадки с созданиями в Чикаго. Для получения дополнительной информации о osm файле, см. [1].
viewer = siteviewer("Buildings","chicago.osm");
Создайте ретранслятор, сайт приемника и модель распространения трассировки лучей SBR максимум для пяти отражений.
tx = txsite('Latitude',41.8800, ... 'Longitude',-87.6295, ... "AntennaAngle",30,"AntennaHeight",10,... "TransmitterFrequency",28e9); rx = rxsite('Latitude',41.881352, ... 'Longitude',-87.629771, ... 'AntennaHeight',30); pm = propagationModel("raytracing", ... "Method","sbr", ... "MaxNumReflections",5);

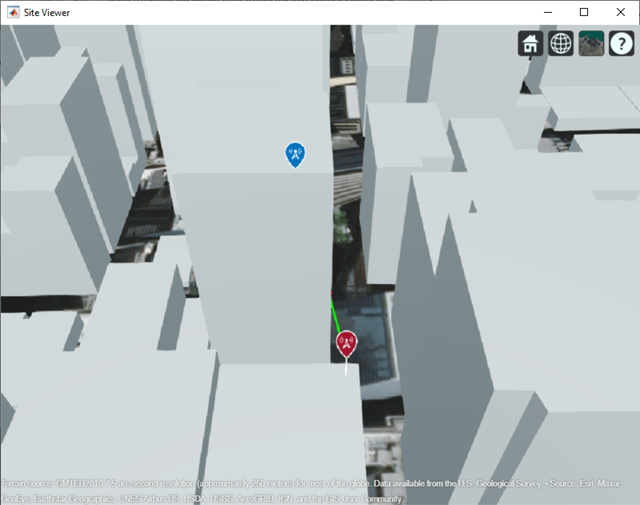

Покажите затрудненный угол обзора.
los(tx,rx)

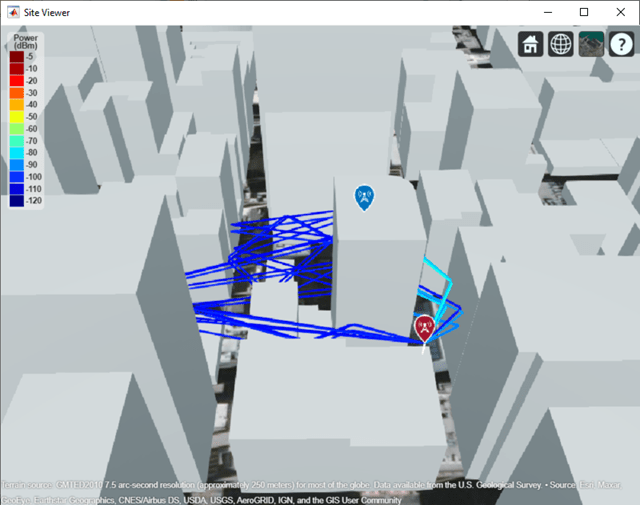

Покажите отраженные пути к распространению с помощью трассировки лучей.
raytrace(tx,rx,pm)
Выполните трассировку лучей, чтобы найти лучи между сайтами передатчика и приемника для заданной модели распространения SBR. Создайте модель канала, использующую ретранслятор, сайт приемника и вычисленные лучи между sites.Show временными и пространственными профилями канала.
rays = raytrace(tx,rx,pm);
rtchan = comm.RayTracingChannel(rays{1},tx,rx);

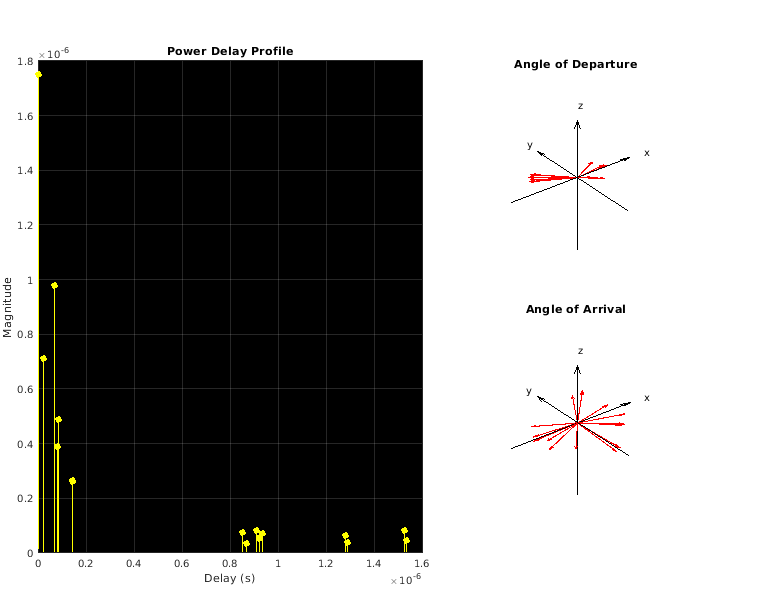

showProfile(rtchan);
Приложение
[1] osm файл загружается с https://www.openstreetmap.org, который обеспечивает доступ к полученным толпой данным о карте во всем мире. Данные лицензируются под Открытыми Данными палата общин Открытая Лицензия Базы данных (ODbL), https://opendatacommons.org/licenses/odbl/.
