Integer-Input RS Encoder HDL Optimized

Закодируйте данные с помощью энкодера Тростника-Solomon

Библиотека:
Поддержка HDL Communications Toolbox / Выявление ошибок и Коррекция / Блок
Communications Toolbox / Выявление ошибок и Коррекция / Блок

Описание

Блок Integer-Input RS Encoder HDL Optimized кодирует данные с помощью энкодера RS. Кодирование RS следует тем же стандартам как любой другой циклический избыточный код. Используйте этот блок, чтобы смоделировать коды прямого исправления ошибок (FEC) системы связи. Блок обеспечивает архитектуру, подходящую для аппаратного развертывания и генерации HDL-кода.

Для получения дополнительной информации об энкодере RS, смотрите блок Integer-Input RS Encoder. Для получения дополнительной информации о представлении данных для кодов RS смотрите Целочисленный формат (Только Тростник-Solomon).

Порты

Входной параметр

развернуть все

`dataIn` — Входные данные
скаляр

Входные данные в виде скаляра, представляющего один символ. Для масштабирования двоичной точки тип входных данных должен быть целым числом или fixdt. Размер слова каждого символа должен быть равен ceil(_log2 (Codeword length) + 1. double тип данных позволен для симуляции, но не для генерации HDL-кода.

Типы данных: double | int8 | int16 | int32 | int64 | fixed point

`startIn` — Запустите индикатора входного кадра
скаляр

Запустите индикатора входного кадра в виде булева скаляра.

Типы данных: Boolean

`endIn` — Конец индикатора входного кадра
скаляр

Конец индикатора входного кадра в виде булева скаляра.

Типы данных: Boolean

`validIn` — Допустимый индикатор входных данных
скаляр

Допустимый индикатор входных данных в виде булева скаляра.

Это - управляющий сигнал, который указывает, допустимы ли данные по dataIn порту.

Типы данных: Boolean

Вывод

развернуть все

`dataOut` — Выходные данные
скаляр

Выходные данные, возвращенные как скаляр. Эта ширина выходных данных совпадает с шириной входных данных.

Типы данных: double | int8 | int16 | int32 | int64 | fixed point

`startOut` — Запустите выходного индикатора системы координат
скаляр

Запустите выходного индикатора системы координат, возвращенного как булев скаляр.

Типы данных: Boolean

`endOut` — Конец выхода структурирует индикатор
скаляр

Конец выхода структурирует индикатор, возвращенный как булев скаляр.

Типы данных: Boolean

`validOut` — Допустимый индикатор выходных данных
скаляр

Допустимый индикатор выходных данных, возвращенный как булев скаляр.

Это - управляющий сигнал, который указывает, допустимы ли данные по порту выходных данных.

Типы данных: Boolean

Параметры

развернуть все

`Codeword length` — Длина кодовой комбинации
7 (значение по умолчанию) | лежит в диапазоне от 7 до 65, 535

Задайте длину кодовой комбинации.

Длина кодовой комбинации N должно быть целое число, равное 2^M – 1, где M является целым числом в диапазоне от 3 до 16. Для получения дополнительной информации о представлении данных для кодов RS смотрите Целочисленный формат (Только Тростник-Solomon).

`Message length` — Длина сообщения
3 (значение по умолчанию) | положительное целое число

Задайте длину сообщения.

Для получения дополнительной информации о представлении данных для кодов RS смотрите Целочисленный формат (Только Тростник-Solomon).

Каждый входной кадр, то есть, количество допустимых выборок данных между значениями порта startIn и endIn, должен содержать больше, чем N – символы K и меньше чем или равный символам K. Сокращенный код выведен каждый раз, когда количество выборок входных данных в системе координат меньше K.

`Source of primitive polynomial` — Примитивный полиномиальный источник
`Auto` (значение по умолчанию) | `Property`

Задайте источник примитивного полинома.

Выберите Auto задавать примитивный полином на основе значения параметров Codeword length. Степень примитивного полинома вычисляется как M = ceil(_log2 (Codeword length)..
Выберите Property задавать примитивный полином с помощью параметра Primitive polynomial.

`Primitive polynomial` — Примитивный полиномиальный провайдер
[ 1 0 1 1 ] (значение по умолчанию) | вектор строки двоичных знаков

Задайте вектор строки двоичных знаков представление примитивного полинома в порядке убывания степеней.

Для получения дополнительной информации о том, как задать примитивный полином, смотрите Примитивные Полиномы и Представления Элемента.

Зависимости

Чтобы включить этот параметр, установите параметр Source of primitive polynomial на Property.

`Source of puncture pattern` — Проколите источник шаблона
`None` (значение по умолчанию) | `Property`

Выберите Property включить параметр Puncture pattern vector.

`Puncture pattern vector` — Вектор прокола
`[ones(2,1); zeros(2,1)]` (значение по умолчанию) | вектор столбца двоичных данных

Задайте вектор-столбец длины N –K. В векторе прокола, значении 1 представляет это неизменные передачи символа данных. Значение 0 представляет это, символ данных проколот или удален от потока данных.

Зависимости

Чтобы включить этот параметр, установите параметр Source of puncture pattern на Property.

`Source of B, the starting power for roots of the primitive polynomial` — Стартовая степень для корней примитивного полинома
`Auto` (значение по умолчанию) | `Property`

Задайте источник стартовой степени для корней примитивного полинома.

Выберите Property включить параметр B value.
Выберите Auto, использовать значение по умолчанию параметра B value 1.

`B value` — Стартовая экспонента корней
1 (значение по умолчанию) | положительное целое число

Стартовая экспонента корней.

Зависимости

Чтобы включить этот параметр, установите параметр Source of B, the starting power for roots of the primitive polynomial на Property.

Примеры модели

Using HDL Optimized RS Encoder/Decoder Library Blocks

Используя HDL Оптимизированные Библиотечные блоки RS энкодера/декодера

Реализуйте энкодер и декодер для стандарта IEEE® 802.16 [1] использование HDL Оптимизированные библиотечные блоки Энкодера и Декодера Тростника-Solomon (RS).

Алгоритмы

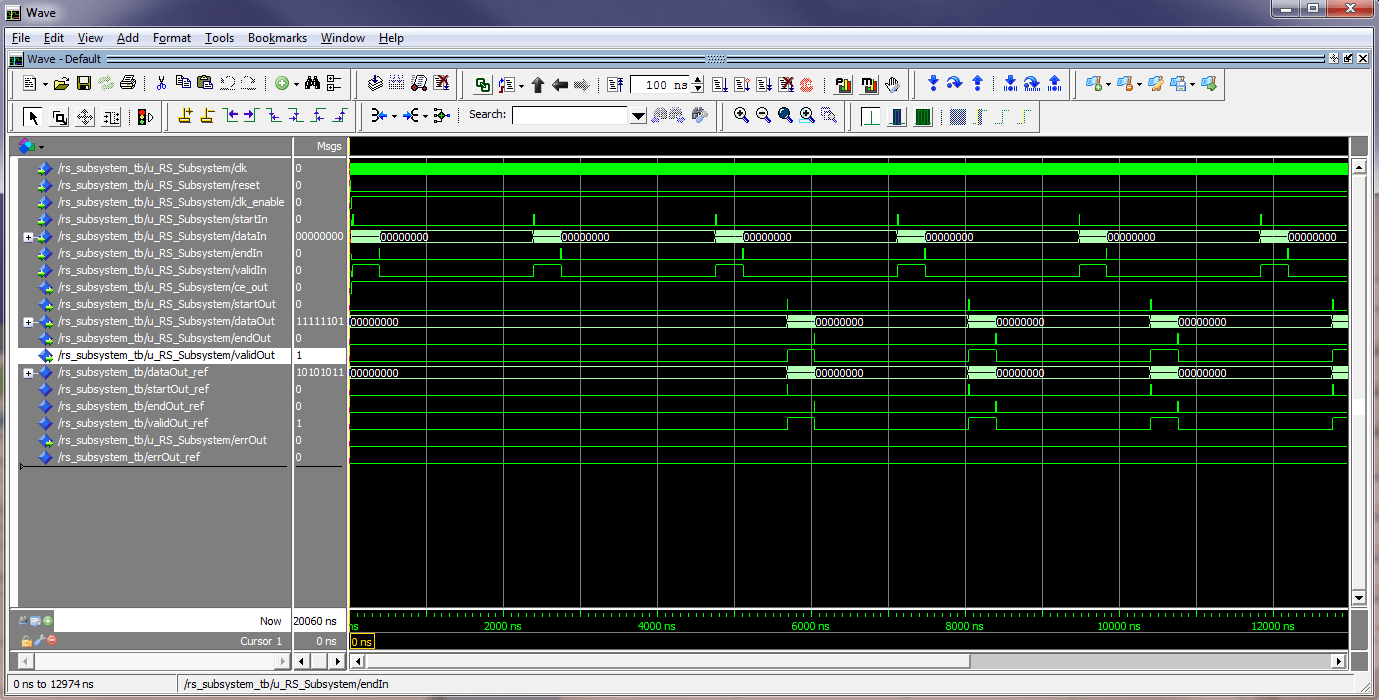

Этот рисунок показывает демонстрационный выход блока Integer-Input RS Encoder HDL Optimized с настройкой по умолчанию.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Не рекомендуемый для производственного кода.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Архитектура HDL

Этот блок имеет одну, архитектуру HDL по умолчанию.

Свойства блока HDL

ConstrainedOutputPipeline	Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Ограничения

Вы не можете сгенерировать HDL для этого блока в Resettable Synchronous Subsystem (HDL Coder).
