M-PSK Modulator Baseband

Модулируйте использующее M-арное манипулирование сдвига фазы

расширьте все на странице
  • Библиотека:

  • Communications Toolbox / Модуляция / Цифровая Полосовая модуляция / PM

    Поддержка HDL Communications Toolbox / Модуляция / PM

  • M-PSK Modulator Baseband block

Описание

Блок M-PSK Modulator Baseband модулирует входной сигнал с помощью M-арного манипулирования сдвига фазы (PSK) и возвращает комплексный основополосный выходной параметр. Порядок модуляции, M, который эквивалентен числу точек в сигнальном созвездии, определяется параметром M-ary number. Блок принимает входные сигналы вектор-столбца или скаляр.

Порты

Входной параметр

развернуть все

Задайте входной сигнал как целочисленный скаляр, целочисленный вектор или бинарный вектор.

  • Когда Input type является Integer, укажите элементы входного сигнала как целые числа от 0 до M – 1.

  • Когда Input type является Bit, задайте входной сигнал как бинарный вектор, в котором число элементов является целочисленным кратным биты на символ. Биты на символ равны log2 (M).

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean

Вывод

развернуть все

Выходной сигнал, возвращенный как комплексный скаляр или вектор. Выход является комплексным основополосным представлением модулируемого PSK сигнала.

Типы данных: single | double | fixed point

Параметры

развернуть все

Задайте порядок модуляции как положительную целочисленную степень двойки.

Пример 2| 16

Укажите элементы входного сигнала как целые числа или биты. Если Input type является Bit, количество отсчетов на систему координат должно быть целочисленным кратным количество битов на символ. Количество битов на символ является log2 (M).

Задайте, как целое число или группа log2 (M) биты сопоставлены с соответствующим символом.

  • Когда Constellation ordering установлен в Gray, входной сигнал сопоставлен с выходными символами с помощью серо-закодированного сигнального созвездия.

  • Когда Constellation ordering установлен в Binary, модулируемый символ является exp (jϕ +j2πm/M), где ϕ является смещением фазы в радианах, m является целочисленным входом, таким образом, что 0 ≤ m ≤ M – 1, и M является порядком модуляции.

  • Когда Constellation ordering является User-defined, задайте вектор из размера M, который имеет уникальные целочисленные значения в области значений [0, M –1]. Первый элемент этого вектора соответствует точке созвездия, имеющей значение ejϕ с последующими элементами, запускающимися против часовой стрелки.

Пример: [0 3 2 1]

Задайте порядок, в котором входные целые числа сопоставлены, чтобы вывести целые числа. Параметр доступен, когда Constellation ordering является User-defined, и должна быть строка или вектор-столбец размера M, имеющий уникальные целочисленные значения в области значений [0, M – 1].

Первый элемент этого вектора соответствует точке созвездия в 0 + угол Phase offset с последующими элементами, запускающимися против часовой стрелки. Последний элемент соответствует-2π/M + точка созвездия Phase offset.

Задайте, в радианах, смещении фазы начального созвездия как действительный скаляр.

Пример: pi/4

Задайте тип данных модулируемого выходного сигнала. Установите этот параметр на одну из опций фиксированной точки или <data type expression> включить параметры, в которых вы задаете дополнительные детали. Установите этот параметр на Inherit via back propagation, совпадать с типом выходных данных и масштабирующийся со следующим блоком в модели.

Примеры модели

Modulate and Demodulate 8-PSK Signal

Модулируйте и демодулируйте сигнал 8-PSK

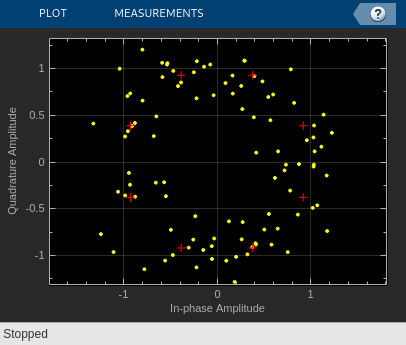

Используйте кнопку модели Open, чтобы открыть doc_8psk_model модель. Модель генерирует сигнал 8-PSK, применяет белый шум, отображает получившуюся схему созвездия и вычисляет статистику ошибок.

Характеристики блока

Типы данных

Boolean | double | фиксированная точка[a][b] | integer | single

Многомерные сигналы

no

Сигналы переменного размера

yes

[a] ufix (1) во входе, если ''входной тип'' установлен в ''бит''. ufix (перекрывают (log2 (M))) во входе, если ''входной тип'' установлен в ''целое число'' для M-арной модуляции.

[b] Фиксированная точка выходные параметры должна быть подписана.

Больше о

развернуть все

Алгоритмы

Блок выводит сгенерированный модулированный сигнал путем отображения входных битов или целых чисел, чтобы объединить символы согласно следующему:

sn(t)=exp(jπ(2n+1M)); n∈{0,1,…,M−1}.

Это применяется, когда естественное бинарное упорядоченное расположение используется. Другим общим отображением является Грэй, кодирующий, который имеет преимущество, которое указывают изменения на только один бит между смежным созвездием. Это приводит к лучшей эффективности частоты ошибок по битам. Для модуляции 8-PSK с Грэем, кодирующим, показывают отображение между символами ввода и вывода.

Входной параметрВывод
0 0 (000)
1 1 (001)
2 3 (011)
3 2 (010)
4 6 (110)
5 7 (111)
6 5 (101)
7 4 (100)

Соответствующая схема созвездия следует.

Когда входной сигнал состоит из битов, блок принимает входные параметры с бинарным знаком, которые представляют целые числа. Блок собирает сигналы с бинарным знаком в группы log2 (M) биты.
