Просмотрите созвездие блока модулятора
В этом примере показано, как визуализировать созвездия путем нажатия кнопки View Constellation на маске линейного блока модулятора. Эти линейные блоки модулятора предусматривают возможность визуализировать сигнальное созвездие из маски блока.
Для этих линейных блоков модулятора, нажатие по View Constellation на маске блока строит сигнальное созвездие с помощью прикладных настроек блока. Используйте cm_view_modulator_constellation модель, чтобы создать фигуры созвездия путем нажатия на View Constellation. Эта модель использует блок Rectangular QAM Modulator Baseband с набором порядка модуляции к переменной M рабочей области. Значение для M задан в PreLoadFcn функция обратного вызова. Чтобы просмотреть коллбэк, выберите MODELING, SETUP, Model Settings, и затем Model Properties. В Окне свойств Model выберите Callbacks, и затем PreLoadFcn.
Настройка модулятора и сигнальное созвездие
Когда вы нажимаете View Constellation на маске блока модулятора, схема созвездия открывается в MATLAB® figure окно. Заголовок графика указывает на значения значительных параметров.

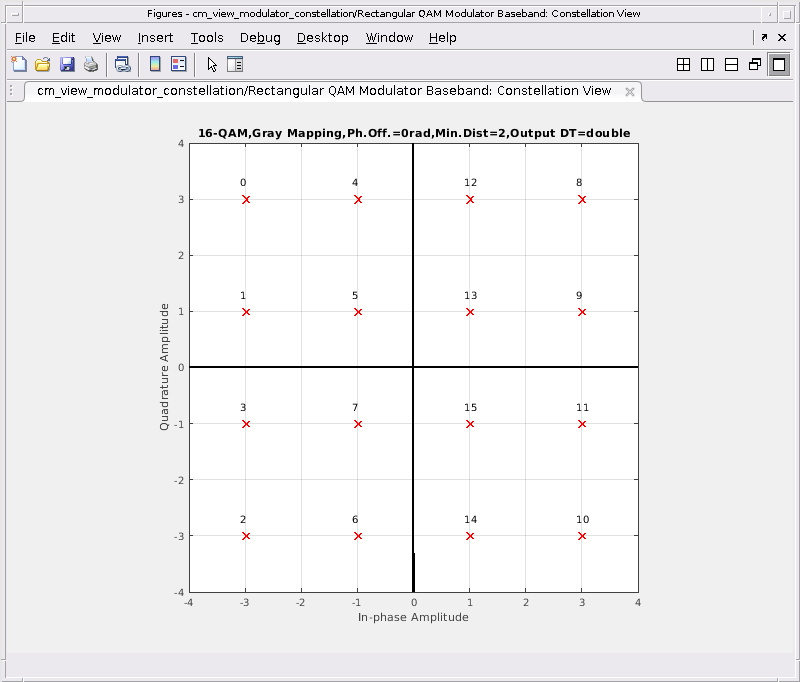

Этот рисунок графика созвездия показывает сигнальное созвездие по умолчанию для блока Rectangular QAM Modulator Baseband:
16-QAM схема модуляции
Серое отображение созвездия
Фаза с 0 степенями возмещена
Минимальное расстояние 2 между двумя точками созвездия
Сигнал типа данных двойной точности
Целочисленное представление символа

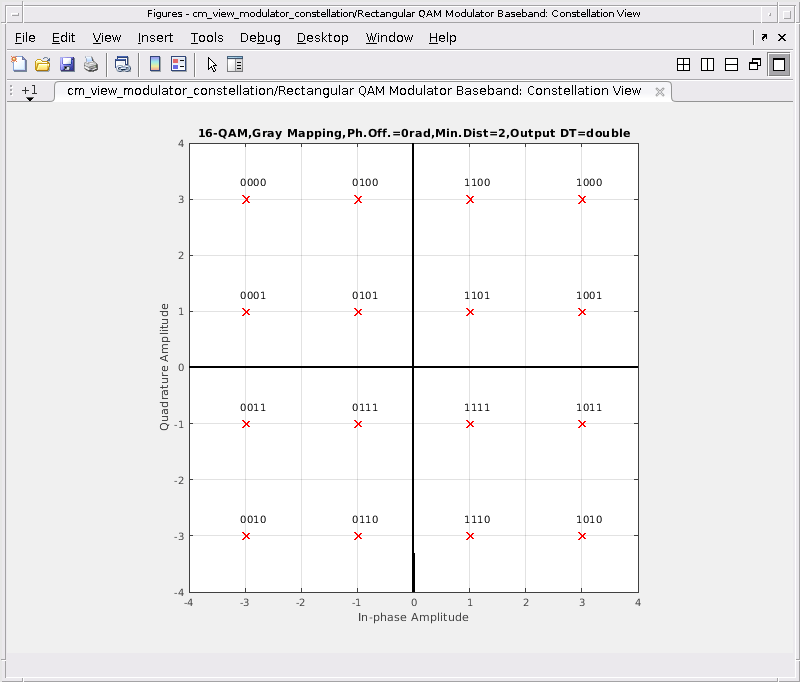

От маски блока, установленной Входной параметр типа на Bit, и параметр упорядоченного расположения Созвездия к Binary. Чтобы просмотреть созвездие для обновленной настройки, нажмите Apply перед нажатием View Constellation. Обновленный график показывает бинарное отображение созвездия и отображает битное представление для символов.

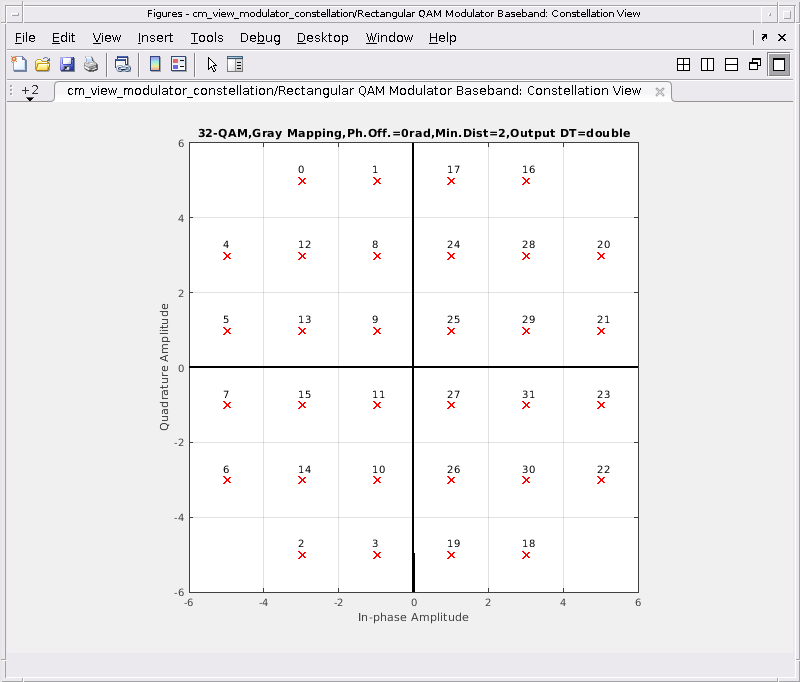

Поскольку установкой порядка модуляции блока Rectangular QAM Modulator Baseband является M, значение может быть обновлено при помощи переменной M заданный в рабочем пространстве MATLAB. Установите M = 32 в рабочем пространстве MATLAB. Установка порядка модуляции обновляет рабочее пространство модели в Simulink®. Нажмите View Constellation, чтобы показать 32-QAM созвездие.
Чтобы получить фигуру для будущего использования, сохраните фигуру прежде, чем закрыть модель. Когда вы закрываете модель Simulink, все завершения созвездия фигуры также.
Смотрите также
Блоки
- BPSK Modulator Baseband | QPSK Modulator Baseband | M-PSK Modulator Baseband | M-PAM Modulator Baseband | Rectangular QAM Modulator Baseband | General QAM Modulator Baseband
