ofdmdemod
Демодулируйте сигнал частотной области, использующий ортогональное частотное разнесение (OFDM)
Синтаксис
Описание
outSym = ofdmdemod(ofdmSig,nfft,cplen)ofdmSig, использование размера БПФ задано nfft и длина циклического префикса задана cplen. Для получения информации см. Демодуляцию OFDM.
outSym = ofdmdemod(ofdmSig,nfft,cplen,symOffset,nullidx)nullidx. Для этого синтаксиса смещение выборки символа применяется к каждому символу OFDM, и количеством строк в выходе является nfft – длина (, который составляет удаление пустых поднесущих. Используйте пустые поднесущие с учетом поднесущие DC и защитных полос. Для получения информации смотрите Распределение поднесущих и Защитные полосы.nullidx)
[ возвращает пилотные поднесущие для экспериментальных индексов, заданных в outSym,pilots] = ofdmdemod(ofdmSig,nfft,cplen,symOffset,nullidx,pilotidx)pilotidx. Для этого синтаксиса смещение выборки символа применяется к каждому символу OFDM, и количеством строк в выходе является nfft – длина ( – nullidx)длина (, который составляет удаление пустого указателя и пилотных поднесущих. Функция принимает, что местоположение пилотных поднесущих является тем же самым через каждый символ OFDM и передающую антенну.pilotidx)
Примеры
Демодуляция OFDM с различными длинами CP
OFDM-демодулируйте сигнал с различными длинами CP для различных символов.
Инициализируйте входные параметры, задав местоположения для пустых и пилотных поднесущих. Сгенерируйте случайные данные и выполните модуляцию OFDM.
nfft = 64; cplen = [16 32]; nSym = 2; dataIn = complex(randn(nfft,nSym),randn(nfft,nSym)); y1 = ofdmmod(dataIn,nfft,cplen);
Демодулируйте символы OFDM. Сравните результаты с исходными входными данными. Различие между сигналами незначительно.
x1 = ofdmdemod(y1,nfft,cplen); max(x1-dataIn)
ans = 1×2 complex
10-15 ×
0.2220 - 0.7772i 0.2498 - 0.8882i
Mod-Demod OFDM ссылка SISO
Примените OFDM, мультиплексирующий к 16-QAM сигналу, отфильтрованному ссылкой SISO с Релеевским замиранием.
Инициализируйте переменные симуляции и создайте Канал с релеевским замиранием и объекты схемы созвездия.
s1 = RandStream('mt19937ar','Seed',12345); nFFT = 64; cpLen = 16; nullIdx = [1:6 33 64-4:64].'; numTones = nFFT-length(nullIdx); k = 4; % bits per symbol M = 2^k; constSym = qammod((0:M-1),M,'UnitAveragePower',true); % reference constellation symbols maxDopp = 1; pathDelays = [0 4e-3 8e-3]; pathGains = [0 -2 -3]; sRate = 1000; sampIdx = round(pathDelays/(1/sRate)) + 1; chan = comm.RayleighChannel('PathGainsOutputPort',true, ... 'MaximumDopplerShift',maxDopp, ... 'PathDelays',pathDelays, ... 'AveragePathGains',pathGains, ... 'SampleRate',sRate, ... 'RandomStream','mt19937ar with seed'); cdScope = comm.ConstellationDiagram('ShowReferenceConstellation',true, ... 'ReferenceConstellation',constSym);
Сгенерируйте данные сигнала и примените 16-QAM модуляцию.
data = randi(s1,[0 M-1],numTones,1);
modOut = qammod(data,M,'UnitAveragePower',true);Примените модуляцию OFDM и передайте сигнал через канал.
y = ofdmmod(modOut,nFFT,cpLen,nullIdx); [fadSig,pg] = chan(y);
Определите смещение выборки символа.
symOffset = min(max(sampIdx),cpLen)
symOffset = 9
OFDM демодулируют полученный сигнал с временным сдвигом. Отобразите схему созвездия перед эквализацией.
x = ofdmdemod(fadSig,nFFT,cpLen,symOffset,nullIdx); cdScope(x);
Преобразуйте вектор из усилений пути, pg, к скалярным усилениям касания, которые соответствуют поднесущим данных, h_datasubcarr. Используйте h_datasubcarr коснитесь усилений для эквализации во время восстановления сигнала.
hImp = complex(zeros(nFFT,1)); hImp(sampIdx) = mean(pg,1); hall = fftshift(fft(hImp)); dataIdx = setdiff((1:nFFT)',nullIdx); h_datasubcarr = hall(dataIdx);

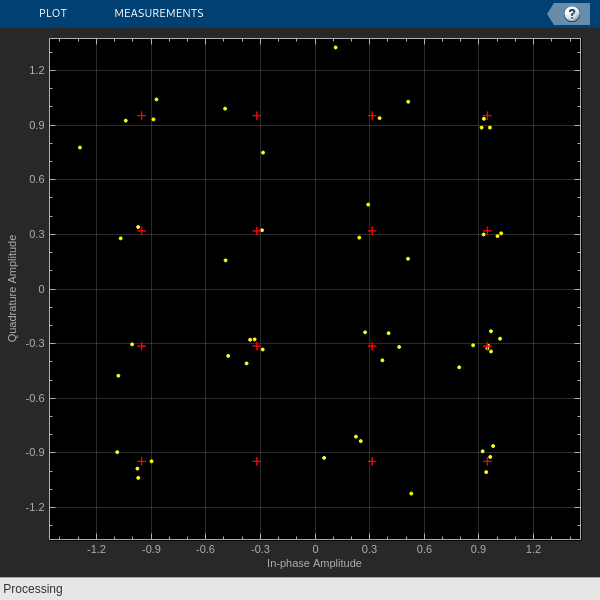

Компенсируйте сигнал. Отобразите схему созвездия после эквализации.
eqSig = x ./ h_datasubcarr; cdScope(eqSig);
Демодулируйте 16-QAM символы, чтобы восстановить сигнал. Вычислите коэффициент ошибок символа.
rxSym = qamdemod(eqSig,M,'UnitAveragePower',true); numErr = symerr(data,rxSym); disp(['Number of symbol errors: ' num2str(numErr) ' out of ' num2str(length(data)) ' symbols.'])
Number of symbol errors: 2 out of 52 symbols.
Демодуляция OFDM с пустой и экспериментальной упаковкой
OFDM-демодулируйте ввод данных, который включает пустую и экспериментальную упаковку.
Инициализируйте входные параметры, задав местоположения для пустых и пилотных поднесущих. Сгенерируйте случайные данные и выполните модуляцию OFDM.
nfft = 64; cplen = 16; nSym = 10; nullIdx = [1:6 33 64-4:64]'; pilotIdx = [12 26 40 54]'; numDataCarrs = nfft-length(nullIdx)-length(pilotIdx); dataIn = complex(randn(numDataCarrs,nSym),randn(numDataCarrs,nSym)); pilots = repmat(pskmod((0:3).',4),1,nSym); y2 = ofdmmod(dataIn,nfft,cplen,nullIdx,pilotIdx,pilots);
Демодулируйте символы OFDM. Сравните результаты с исходными входными данными, чтобы показать, что существует незначительное различие между демодулируемым сигналом и исходными данными и экспериментальными сигналами.
symOffset = cplen; [x2,rxPilots] = ofdmdemod(y2,nfft,cplen,symOffset,nullIdx,pilotIdx); max(x2-dataIn)
ans = 1×10 complex
10-15 ×
0.5551 + 0.2220i 0.2220 + 0.4441i 0.4441 - 0.2220i 0.4718 - 0.3331i -0.1665 - 0.4441i -0.3331 - 0.8049i 0.6661 - 0.2220i 0.0000 + 0.5829i 0.2220 + 0.4441i 0.3331 + 0.4441i
max(rxPilots-pilots)
ans = 1×10 complex
10-15 ×
0.0000 + 0.3331i 0.1837 - 0.2220i -0.4441 - 0.2776i 0.2220 + 0.2220i 0.2220 - 0.1665i 0.0000 - 0.3445i 0.3331 + 0.0441i -0.4441 - 0.1225i 0.4441 + 0.1943i 0.4441 + 0.3192i
Входные параметры
Выходные аргументы
Больше о
Демодуляция OFDM
Демодулятор OFDM демультиплексирует сигнал временной области мультиподнесущей с помощью ортогональной модуляции деления частоты.
Демодуляция OFDM использует операцию FFT, которая приводит к потокам данных параллели N. Демодулятор OFDM состоит из банка корреляторов N, с одним коррелятором, присвоенным каждой OFDM поднесущей, сопровождаемой преобразованием параллельного кода в последовательный.
Распределение поднесущих и защитные полосы
Отдельные OFDM поднесущие выделяются как данные, пилоты или пустые поднесущие.
Как показано здесь, поднесущие обозначены как данные, DC, пилот или поднесущие защитной полосы.
Поднесущие данных передают пользовательские данные.
Пилотные поднесущие используются для оценки канала.
Пустые поднесущие не передают данных. Поднесущие без данных используются, чтобы обеспечить пустой указатель DC и служить буферами между блоками ресурса OFDM.
Пустая поднесущая DC является центром диапазона частот со значением индекса (
nfft/2 + 1), еслиnfftявляется четным, или ((nfft+ 1) / 2), еслиnfftявляется нечетным.Защитные полосы обеспечивают буферы между последовательными OFDM символами, чтобы защитить целостность переданных сигналов путем сокращения межсимвольной интерференции.
Пустые поднесущие позволяют вам смоделировать защитные полосы и местоположения поднесущей DC для определенных стандартов, таких как различные виды 802.11, LTE, WiMAX, или для пользовательских распределений. Можно выделить местоположение нулей путем присвоения вектора индексов нулевых поднесущей.
Подобно защитным полосам защитные интервалы используются в OFDM, чтобы защитить целостность переданных сигналов путем сокращения межсимвольной интерференции.
Присвоение защитных интервалов походит на присвоение защитных полос. Можно смоделировать защитные интервалы, чтобы обеспечить временное разделение между OFDM символами. Защитные интервалы помогают сохранять межсимвольную ортогональность после прохождения сигнала по каналам с временной дисперсией. Защитные интервалы создаются с помощью циклических префиксов. Вставка циклического префикса копирует последнюю часть OFDM символа в качестве первой части OFDM символа.
Пока промежуток дисперсии времени не превышает длительность циклического префикса, преимущество циклической префиксной вставки обеспечено.
Вставка циклического префикса приводит к частичному сокращению пользовательской пропускной способности, потому что циклический префикс занимает пропускную способность, которая могла бы использоваться для передачи данных.
Работа с окнами и смещение символа
Чтобы уменьшать интерференцию межсимвола (ISI), введенный работой с окнами сигнала, примененной в передатчике, функция применяет дробное смещение символа перед демодуляцией каждого символа OFDM. К работе с окнами сигнала часто применяются переданные символы OFDM, чтобы сглаживать разрыв между последовательными символами OFDM. Работа с окнами уменьшает межсимвол внеполосный ISI эмиссии но увеличений.
Оконный символ OFDM состоит из циклического префикса (CP), данных о символе ODFM, плюс области работы с окнами вначале и конец символа. Начальные и конечные плечи работы с окнами имеют хвосты как показано на рисунке.
Чтобы уменьшать ISI, можно выровнять демонстрационную синхронизацию сигнала путем определения смещения выборки символа, которое применяется перед демодуляцией символа OFDM.
Задайте смещение выборки символа как значение с 0 на CP L.
Когда смещение выборки символа является скаляром с 0 на CP L, окно FFT начинает в X +1 выборку длины CP.
Когда смещение выборки символа является нулем, никакое смещение не применяется, и окно FFT запускается на первой выборке символа.
Когда смещение выборки символа является длиной циклического префикса, CP L, окно FFT начинается после последней выборки CP. Это смещение является настройкой по умолчанию, если смещение выборки символа не задано.
