Демодуляция с помощью метода OQPSK
Communications Toolbox / Модуляция / Цифровая Полосовая модуляция / PM
Блок OQPSK Demodulator Baseband применяет импульсную фильтрацию формы к входной форме волны и демодулирует его с помощью метода квадратурного манипулирования сдвига фазы смещения (OQPSK). Для получения дополнительной информации смотрите Импульсный Формирующий фильтр. Вход представляет собой репрезентацию модулированного сигнала.
Для получения информации о задержках, понесенных обработкой пары модема, смотрите Задержки Модуляции.
Output type 'OutputType' Integer (значение по умолчанию) | Bit Выходной тип в виде Integer или Bit.
Когда вы устанавливаете Output type на Integer, блок выводит вектор из целочисленных символов со значениями от 0 до 3, длина которого является количеством выходных символов.
Когда вы устанавливаете Output type на Bit, блок выводит 2-битное бинарное представление целых чисел в векторе ровной длины с бинарным знаком.
Входным периодом для каждой целочисленной или битной пары являются Выборки во времена символа выходной период расчета.
Phase offset (rad) — Фаза нулевой точки сигнального созвездияФаза возмещена от π/4 в виде скаляра в радианах. Смещение фазы применяется к нулевой точке сигнального созвездия перед задержкой квадратурного компонента. После мнимого компонента OQPSK задерживают сигнал, нормирован со степенью единицы.
Пример: установка Phase offset (rad) к pi/4 выравнивает нулевую точку точки сигнального созвездия QPSK на осях, {(1,0), (0, j), (-1,0), (0,-j)}.
Symbol mapping — Побитовое отображение сигнального созвездияGray (значение по умолчанию) | Binary | пользовательский числовой вектор с 4 элементами из целых чисел со значениями от 0 до 3Побитовое отображение сигнального созвездия в виде Grayдвоичный файл, или пользовательский числовой вектор с 4 элементами из целых чисел со значениями от 0 до 3.
| Установка | Отображение созвездия для Целых чисел | Отображение созвездия для битов | Комментарий |
|---|---|---|---|
|
|
| Отображение сигнального созвездия серо-закодировано. |
|
|
| Отображение сигнального созвездия для входного целого числа |
Пользовательский числовой вектор с 4 элементами из целых чисел со значениями от 0 до 3 |
|
| Элементы [b c d] должны состоять из множества значений [0, 1, 2, 3] в любом порядке. |
Pulse shape — Фильтрация импульсной формыHalf sine (значение по умолчанию) | Normal raised cosine | Root raised cosine | CustomВыберите форму импульса фильтрации: Half sine, Normal raised cosine, Root raised cosine, или Custom.
Rolloff factor — Фактор спада фильтра приподнятого косинусаФактор спада фильтра приподнятого косинуса в виде скаляра от 0 к 1.
Это свойство включено, когда Импульсной формой является Normal raised cosine или Root raised cosine.
Типы данных: double
Filter span (in symbols) — Отфильтруйте длинуОтфильтруйте длину в символах в виде скаляра. Идеальный фильтр приподнятого косинуса имеет бесконечную импульсную характеристику. Однако, чтобы понять практическую реализацию этого фильтра, объект обрезает импульсную характеристику до символов Filter span (in symbols).
Это свойство включено, когда Импульсной формой является Normal raised cosine или Root raised cosine.
Типы данных: double
Filter numerator — Отфильтруйте числительОтфильтруйте числитель в виде вектора-строки.
Этот параметр включен, когда Импульсной формой является Custom.
Типы данных: double
Samples per symbol — Количество отсчетов на символКоличество отсчетов на символ в виде положительного даже целое число.
Типы данных: double
Rate options — Опция скорости обработкиEnforce single-rate processing (значение по умолчанию) | Allow multirate processing
Enforce single-rate processing — Выполняет модель, гарантируя, что сигналы ввода и вывода имеют тот же шаг расчета порта. Блок реализует изменение уровня путем внесения изменения размера при выходе когда по сравнению с входом. Для целочисленных выходных параметров выход width равняется 1/производит во времена символа вход width.

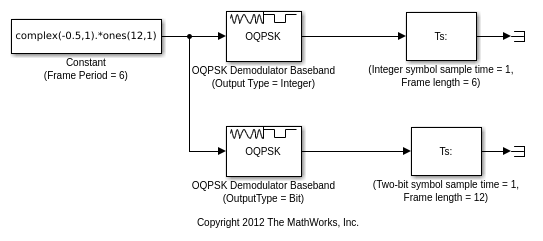

Для получения дополнительной информации смотрите Односкоростную Обработку с Блоком Демодулятора OQPSK.
Allow multirate processing — Выполняет модель, позволяя сигналам ввода и вывода иметь различные шаги расчета порта. Выходным временем символа являются Выборки во времена символа входной шаг расчета.

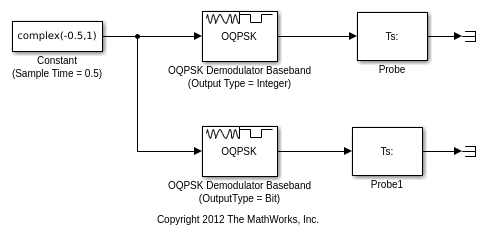

Для получения дополнительной информации смотрите Многоскоростную Обработку с Блоком Демодулятора OQPSK.
Output data type — Тип выходных данныхdouble (значение по умолчанию) | single | uint8Выберите тип выходных данных: doubleединственный, или uint8.
Типы данных |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Каждый Производят на входные выборки символа, производят тот выходной символ. В этом рисунке пунктирная линия представляет область, включающую входную демонстрационную обработку.
