Puncture

Выведите элементы, которые соответствуют 1 с в бинарном векторе прокола

расширьте все на странице
  • Библиотека:

  • Communications Toolbox / Операции Последовательности

  • Puncture block

Описание

Блок Puncture создает выходной вектор путем удаления выбранных элементов входного вектора и сохранения других. Блок определяет который элементы удалить и сохранить при помощи бинарного параметра Puncture vector. Блок повторяет шаблон прокалывания, по мере необходимости, чтобы включать все входные элементы. Сохраненные элементы появляются в выходном векторе в том же порядке, в котором они появляются во входном векторе.

Порты

Входной параметр

развернуть все

Входной сигнал в виде вектор-столбца. Входная длина должна быть целочисленным кратным длина параметра Puncture vector.

Типы данных: double | single
Поддержка комплексного числа: Да

Вывод

развернуть все

Выходной сигнал, возвращенный как вектор-столбец. Длина выходного вектора является целочисленным кратным число единиц в параметре Puncture vector. Выходной сигнал содержит только элементы от входного сигнала, которые выравниваются с целочисленными множителями местоположения элемента 1 с в Puncture vector.

Параметры

развернуть все

Проколите шаблон в виде вектор-столбца двоичных значений. Длина входного сигнала должна быть целочисленным кратным длина параметра Puncture vector. Блок повторяет шаблон прокалывания, по мере необходимости, чтобы включать все входные элементы.

  • Местоположения элемента 0s в Puncture vector указывают, какие элементы удалены из входного сигнала, чтобы создать выходной сигнал.

  • Местоположения элемента 1 с в Puncture vector указывают, какие элементы сохраняются от входного сигнала, чтобы создать выходной сигнал.

Примеры модели

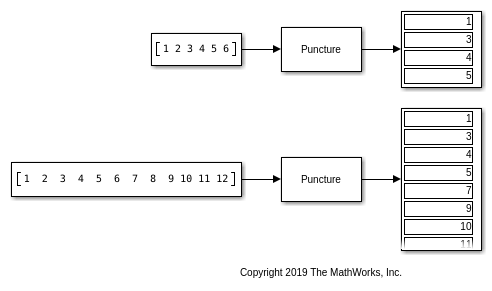

Puncture Input Vector

Проколите входной вектор

Используйте блок Puncture, чтобы проколоть входной вектор при помощи модуля 6 шаблонов прокола с 0s во вторых и шестых местоположениях элемента, [1;0;1;1;1;0].

Характеристики блока

Типы данных

Boolean | double | enumerated | fixed point | integer | single

Многомерные сигналы

no

Сигналы переменного размера

no

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

Блоки

Представлено до R2006a
