show
Покажите сайт в Средстве просмотра Сайта
Синтаксис
Описание
show( отображает местоположение заданного сайта передатчика или приемника с помощью маркера в текущем Средстве просмотра Сайта.site)
show( отображения site,Name,Value)site с дополнительными опциями, заданными одними или несколькими аргументами name-value.
Примеры
Сайт приемника по умолчанию
Создайте и покажите сайт приемника по умолчанию.
rx = rxsite
rx =
rxsite with properties:
Name: 'Site 2'
Latitude: 42.3021
Longitude: -71.3764
Antenna: 'isotropic'
AntennaAngle: 0
AntennaHeight: 1
SystemLoss: 0
ReceiverSensitivity: -100
show(rx)
Покажите и скройте ретранслятор
Создайте ретранслятор.
tx = txsite('Name','MathWorks Apple Hill',... 'Latitude',42.3001, ... 'Longitude',-71.3504);

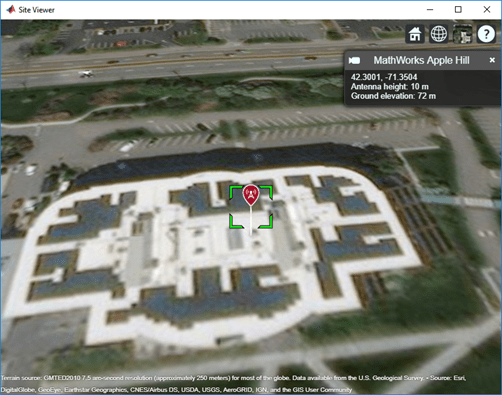

Покажите ретранслятор.
show(tx)

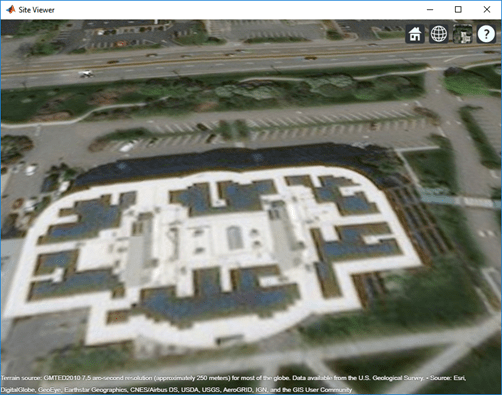

Скройте ретранслятор.
hide(tx)
Покажите и скройте сайты с декартовыми координатами

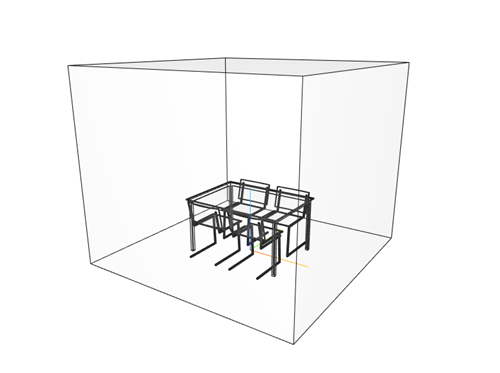

Импортируйте и просмотрите файл STL. Файл моделирует небольшой конференц-зал с одной таблицей и четырьмя стульями.
viewer = siteviewer('SceneModel','conferenceroom.stl');

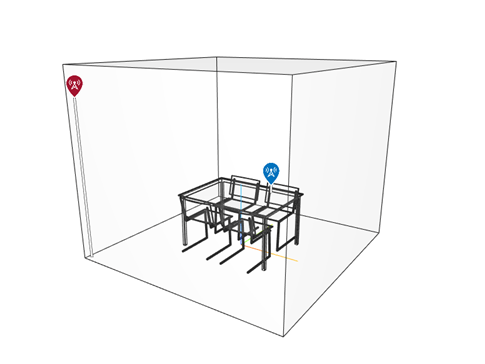

Создайте ретранслятор около верхнего угла комнаты и сайта приемника выше таблицы. Задайте положение с помощью Декартовых координат в метрах. Затем визуализируйте сайты.
tx = txsite('cartesian', ... 'AntennaPosition',[-1.46; -1.42; 2.1]); rx = rxsite('cartesian', ... 'AntennaPosition',[0.3; 0.3; 0.85]); show(tx) show(rx)
Панорамирование путем щелчка левой кнопкой, масштабируйте путем щелчка правой кнопкой или при помощи колесика прокрутки и вращайте визуализацию путем нажатия средней кнопки и перетаскивания или путем нажатия Ctrl и щелчка левой кнопкой и перетаскивания.
Скройте сайты.
hide(tx) hide(rx)
Входные параметры
Смотрите также
