В этом примере показано, как использовать блок I/Q Imbalance Compensator, чтобы удалить эффекты амплитуды и разбаланса фазы на модулируемом сигнале.

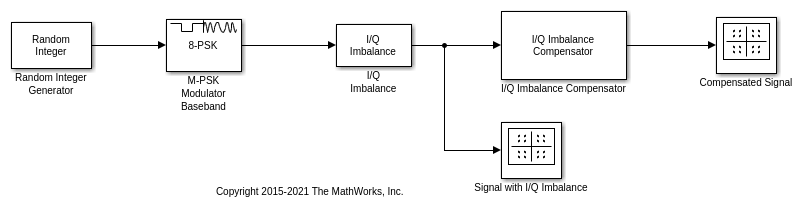

Модель добавляет амплитуду I/Q и разбаланс фазы к сигналу 8-PSK, и затем применяет компенсацию разбаланса I/Q, чтобы откорректировать ухудшения. Сложение ухудшения и компенсация, выполняемая на сигнале при помощи Разбаланса I/Q и Разбаланса I/Q с Содействующими блоками Компенсатора, соответственно. Блок I/Q Imbalance устанавливает амплитудную неустойчивость на 5 дБ, разбаланс фазы до 7 градусов и смещение DC к 0.
Блоки Схемы Созвездия отображают созвездие ссылки 8-PSK и сигнальное созвездие до и после коррекции ухудшения.

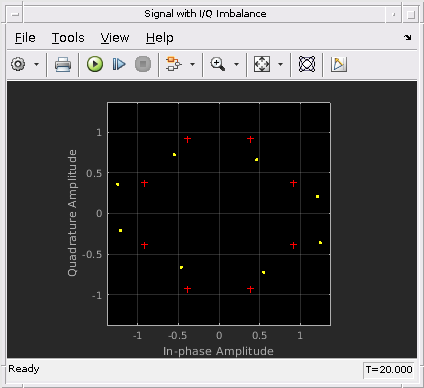

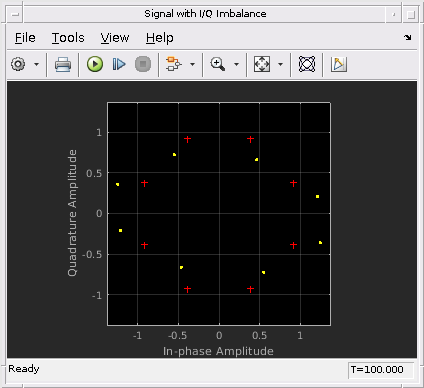

Модель запускается в течение 20 секунд, который не достаточно длинен для компенсации ухудшения, чтобы сходиться. В Сигнале со схемой созвездия Разбаланса I/Q наблюдайте эффекты амплитудной неустойчивости и разбаланса фазы на сигнале 8-PSK. В Компенсированной схеме Сигнального созвездия заметьте, что сигнал не хорошо выравнивается со ссылочным созвездием (отображенный красным).

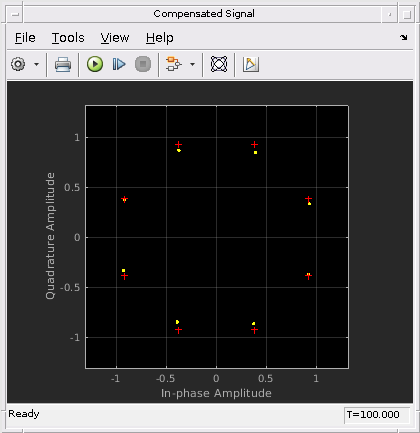

Алгоритм компенсации адаптивен и требует, чтобы время точно оценило разбаланс I/Q. Увеличьте время симуляции до 100 секунд и повторно выполните модель. Вы видите, что созвездие теперь хорошо выравнивается со ссылочным созвездием.
Можно попытаться изменить другие параметры симуляции, такой размер шага в блоке I/Q Imbalance Compensator, амплитуде и разбалансе фазы в блоке I/Q Imbalance, типе модуляции. Затем наблюдайте эффекты на Компенсированной схеме Сигнального созвездия.
