Преобразуйте амплитуду в децибелы (дБ)

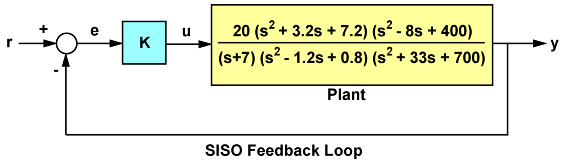

В данном примере рассмотрите следующую обратную связь SISO, где система содержит, несколько получают перекрестное соединение или частоты среза фазы, который приводит к нескольким, получают или значения запаса по фазе:
Создайте передаточную функцию.
G = tf(20,[1 7]) * tf([1 3.2 7.2],[1 -1.2 0.8]) * tf([1 -8 400],[1 33 700]);
Используйте allmargin команда, чтобы вычислить все запасы устойчивости.
m = allmargin(G)
m = struct with fields:
GainMargin: [0.3408 3.3920]
GMFrequency: [1.9421 16.4807]
PhaseMargin: 68.1140
PMFrequency: 7.0776
DelayMargin: 0.1680
DMFrequency: 7.0776
Stable: 1
Обратите внимание на то, что запасы по амплитуде описываются как отношения усиления а не в децибелах (дБ). Используйте mag2db преобразовывать значения в дБ.
GainMargins_dB = mag2db(m.GainMargin)
GainMargins_dB = 1×2
-9.3510 10.6091
