Твердый блок компонентов модели

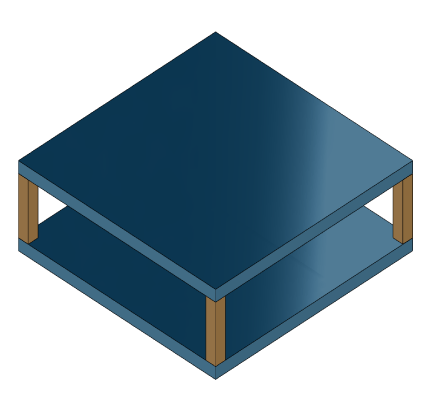

В этом примере показано, как задать твердую физическую связь между компонентами структурной модели. Рассмотрите структуру, которая состоит из двух квадратных пластин, соединенных со столбами в каждой вершине, как изображено в рисунке ниже. Более низкая пластина соединяется жёстко с землей, в то время как столбы соединяются жёстко с каждой вершиной квадратных пластин.

Для получения дополнительной информации о разреженных моделях смотрите Разреженные Основы Модели.

platePillarModel.mat содержит разреженные матрицы для модели столба и пластины. Загрузите матрицы модели конечного элемента, содержавшиеся в platePillarModel.mat и создайте разреженную модель в пространстве состояний второго порядка, представляющую вышеупомянутую систему.

load('platePillarModel.mat')
sys = ...
   mechss(M1,[],K1,B1,F1,'Name','Plate1') + ...
   mechss(M2,[],K2,B2,F2,'Name','Plate2') + ...
   mechss(Mp,[],Kp,Bp,Fp,'Name','Pillar3') + ...
   mechss(Mp,[],Kp,Bp,Fp,'Name','Pillar4') + ...
   mechss(Mp,[],Kp,Bp,Fp,'Name','Pillar5') + ...
   mechss(Mp,[],Kp,Bp,Fp,'Name','Pillar6')
Sparse continuous-time second-order model with 1 outputs, 1 inputs, and 5820 degrees of freedom.

Use "spy" and "showStateInfo" to inspect model structure.
Type "properties('mechss')" for a list of model properties.
Type "help mechssOptions" for available solver options for this model.

Результирующая модель sys имеет 5 820 степеней свободы, один вход и один выход.

Используйте showStateInfo исследовать компоненты mechss объект модели.

showStateInfo(sys)
The state groups are:

    Type        Name      Size
  ----------------------------
  Component    Plate1     2646
  Component    Plate2     2646
  Component    Pillar3     132
  Component    Pillar4     132
  Component    Pillar5     132
  Component    Pillar6     132

Именованные компоненты перечислены в командном окне с их соответствующими размерами.

Теперь загрузите данные об индексе степени свободы, с которыми соединяют интерфейсом, из dofData.mat и используйте interface создать физические соединения между этими двумя пластинами и этими четырьмя столбами. dofs 6x7 массив ячеек, где первые две строки содержат данные об индексе степени свободы для первой и второй пластины, в то время как остающиеся четыре строки содержат данные об индексе для этих четырех столбов.

load('dofData.mat','dofs')

Теперь задайте жесткие соединения между пластинами и столбами.

for i=3:6
   sys = interface(sys,"Plate1",dofs{1,i},"Pillar"+i,dofs{i,1});
   sys = interface(sys,"Plate2",dofs{2,i},"Pillar"+i,dofs{i,2});
end

Задайте твердую связь между подопочным щитком и землей.

sysCon = interface(sys,"Plate2",dofs{2,7})
Sparse continuous-time second-order model with 1 outputs, 1 inputs, and 5922 degrees of freedom.

Use "spy" and "showStateInfo" to inspect model structure.
Type "properties('mechss')" for a list of model properties.
Type "help mechssOptions" for available solver options for this model.

Заметьте, что модель теперь содержит 5 922 степени свободы. Дополнительное ЧИСЛО СТЕПЕНЕЙ СВОБОДЫ является результатом определенных твердых интерфейсов.

interface использование 'двойной блок' формулировка, чтобы соединить компоненты. В концепции двойного блока, глобальном наборе степеней свободы (число степеней свободы) q сохраняется и физическая связь описывается как непротиворечивость и ограничения равновесия в интерфейсе. Для твердых связей эти ограничения имеют форму:

Bq=0,g=-BTλтвердые ограничения связи

где g вектор из внутренних сил в интерфейсе и матрица B является взаимозаменяемым к [I-I]. Для пары соответствия с ЧИСЛОМ СТЕПЕНЕЙ СВОБОДЫ с индексами ii, i2 где ii выбирает DOF в первом компоненте в то время как i2 выбирает соответствующую степень свободы во втором компоненте, Bq=0твердое ограничение связи осуществляет непротиворечивость смещений:

q(i1)=q(i2)непротиворечивость смещений

в то время как g=-BTλтвердое ограничение осуществляет равновесие внутренних сил g в интерфейсе:

g(i1)+g(i2)=0равновесие внутренних сил.

Объединение их ограничивает разъединенными уравнениями Mq¨+Cq˙+Kq=f+gразъединенные уравнения приводит к следующей двойной модели блока для двойной системы:

[M000][q¨λ]+[C000][q˙λ]+[KBTB0][qλ]=[f0]двойная матричная форма блока

Для получения дополнительной информации смотрите interface.

Используйте showStateInfo подтвердить физические соединения.

showStateInfo(sysCon)
The state groups are:

    Type            Name         Size
  -----------------------------------
  Component        Plate1        2646
  Component        Plate2        2646
  Component       Pillar3         132
  Component       Pillar4         132
  Component       Pillar5         132
  Component       Pillar6         132
  Interface    Plate1-Pillar3      12
  Interface    Plate2-Pillar3      12
  Interface    Plate1-Pillar4      12
  Interface    Plate2-Pillar4      12
  Interface    Plate1-Pillar5      12
  Interface    Plate2-Pillar5      12
  Interface    Plate1-Pillar6      12
  Interface    Plate2-Pillar6      12
  Interface    Plate2-Ground        6

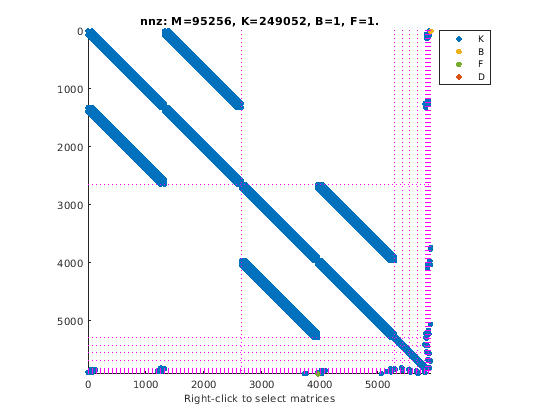

Можно использовать spy визуализировать разреженные матрицы в итоговой модели. Примите решение между матрицами быть отображенными с помощью меню отображения, к которому можно получить доступ путем щелчка правой кнопкой по графику.

spy(sysCon)

Figure contains an axes object. The axes object with title nnz: M=95256, K=249052, B=1, F=1. contains 37 objects of type line. These objects represent K, B, F, D.

Подтверждения

Набор данных для этого примера был обеспечен Виктором Долком от ASML.
