Дифференцируйте функцию
fprime = fnder(f,dorder)dorder- производная th функции в f. Значение по умолчанию dorder 1. Для отрицательного dorder, конкретный |dorder| неопределенный интеграл-th возвращен, который исчезает |dorder| - сворачиваются в левой конечной точке основного интервала.
Выход имеет ту же форму как вход, они - или оба ppforms, или обе B-формы или оба stforms.
Если функция в f m - варьируемая величина, затем dorder должен быть дан и должен быть длины m.
Также:
Если f находится в ppform, или в B-форме с ее последним узлом достаточно высокой кратности, затем, до погрешностей округления, f и fnder(fnint(f)) то же самое.
Если f находится в ppform и fa значение функции в f в левом конце его основного интервала, затем, до погрешностей округления, f и fnint(fnder(f),fa) то же самое, если функция, описанная f имеет разрывы скачка.
Если f содержит B-форму f, и t 1 является своим крайним левым узлом, затем, до погрешностей округления, fnint(fnder(f)) содержит B-форму f – f (t 1). Однако его крайний левый узел потеряет одну кратность (если она имела кратность> 1 для начала). Кроме того, его самый правый узел будет иметь полную кратность даже если самый правый узел для B-формы f в f не делает. Чтобы проверить это, создайте сплайн, sp = spmak([0 0 1], 1). Этот сплайн на его основном интервале [0..1], прямая линия, которая является 1 в 0 и 0 в 1. Теперь интегрируйте его производную: spdi = fnint(fnder(sp)). Сплайн в spdi имеет тот же основной интервал, но на том интервале он соглашается с прямой линией, которая является 0 в 0 и –1 в 1.
fnder(f) совпадает с fnder(f,1).

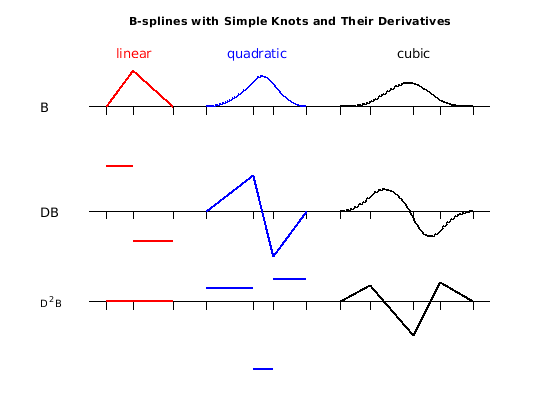

В этом примере показано, как вычислить функции производной первого и второго порядка трех B-сплайнов порядка 2, 3, и 4. Затем это строит сплайны и их производные, и сравнивает результаты.
% Create the knots sequences t1 = [0 .8 2]; t2 = [3 4.4 5 6]; t3 = [7 7.9 9.2 10 11]; tt = [t1 t2 t3]; % Accessory variables and commands for plotting purposes cl = ['g','r','b','k','k']; v = 5.4; d1 = 2.5; d2 = 0; s1 = 1; s2 = .5; ext = tt([1 end])+[-.5 .5]; plot(ext([1 2]),[v v],cl(5)) hold on plot(ext([1 2]),[d1 d1],cl(5)) plot(ext([1 2]),[d2 d2],cl(5)) ts = [tt;tt;NaN(size(tt))]; ty = repmat(.2*[-1;0;NaN],size(tt)); plot(ts(:),ty(:)+v,cl(5)) plot(ts(:),ty(:)+d1,cl(5)) plot(ts(:),ty(:)+d2,cl(5)) % Spline 1 (linear) b1 = spmak(t1,1); p1 = [t1;0 1 0]; % Calculate the first and second derivative of spline 1 db1 = fnder(b1); p11 = fnplt(db1,'j'); p12 = fnplt(fnder(db1)); lw = 2; plot(p1(1,:),p1(2,:)+v,cl(2),'LineWidth',lw) plot(p11(1,:),s1*p11(2,:)+d1,cl(2),'LineWidth',lw) plot(p12(1,:),s2*p12(2,:)+d2,cl(2),'LineWidth',lw) % Spline 2 (quadratic) b1 = spmak(t2,1); p1 = fnplt(b1); % Calculate the first and second derivative of spline 2 db1 = fnder(b1); p11 = [t2;fnval(db1,t2)]; p12 = fnplt(fnder(db1),'j'); plot(p1(1,:),p1(2,:)+v,cl(3),'LineWidth',lw) plot(p11(1,:),s1*p11(2,:)+d1,cl(3),'LineWidth',lw) plot(p12(1,:),s2*p12(2,:)+d2,cl(3),'LineWidth',lw) % Spline 3 (cubic) b1 = spmak(t3,1); p1 = fnplt(b1); % Calculate the first and second derivative of spline 3 db1 = fnder(b1); p11 = fnplt(db1); p12=[t3;fnval(fnder(db1),t3)]; plot(p1(1,:),p1(2,:)+v,cl(4),'LineWidth',lw) plot(p11(1,:),s1*p11(2,:)+d1,cl(4),'LineWidth',lw) plot(p12(1,:),s2*p12(2,:)+d2,cl(4),'LineWidth',lw) % Formatting the plot tey = v+1.5; text(t1(2)-.5,tey,'linear','FontSize',12,'Color',cl(2)) text(t2(2)-.8,tey,'quadratic','FontSize',12,'Color',cl(3)) text(t3(3)-.5,tey,'cubic','FontSize',12,'Color',cl(4)) text(-2,v,'B','FontSize',12) text(-2,d1,'DB','FontSize',12) text(-2,d2,'D^2B') axis([-1 12 -2 7.5]) title({'B-splines with Simple Knots and Their Derivatives'}) axis off hold off
fnder функция не работает с рациональными сплайнами. Чтобы работать с рациональными сплайнами, используйте fntlr функцию вместо этого.
fnder функция работает на stforms только ограниченным способом: если типом является tp00, затем dorder может быть [1,0] или [0,1].
Для дифференцирования любой полиномиальной формы, fnder функция находит производные в смысле кусочного полинома. Функция дифференцирует каждую полиномиальную часть отдельно и игнорирует разрывы скачка между полиномиальными частями во время дифференцирования.
Для B-формы функция использует [PGS; (X.10)] формулы для дифференцирования.
Для stform дифференцирование использует знание формулы для соответствующей производной основной функции конкретного типа.
