Отобразите классификацию Используя сеть DAG, развернутую на FPGA
В этом примере показано, как обучаться, скомпилируйте и разверните dlhdl.Workflow объект, который имеет ResNet-18 как сетевой объект при помощи Пакета поддержки Deep Learning HDL Toolbox™ для FPGA Xilinx и SoC. Использование MATLAB®, чтобы получить предсказание следует из целевого устройства.
Необходимые продукты
В данном примере вам нужно:
Deep Learning Toolbox ™
Deep Learning HDL Toolbox ™
Модель Deep Learning Toolbox для сети ResNet-18
Пакет поддержки Deep Learning HDL Toolbox для FPGA Xilinx и устройств SoC
Image Processing Toolbox ™
Загрузите предварительно обученный SeriesNetwork
Загружать предварительно обученную сеть ResNet-18, введите:
snet = resnet18;
Просмотреть слои предварительно обученной сети, введите:
analyzeNetwork(snet);
Первый слой, входной слой для изображений, требует входных изображений размера 227 227 3, где 3 количество цветовых каналов.
inputSize = snet.Layers(1).InputSize;
Задайте наборы данных обучения и валидации
Этот пример использует MathWorks Набор данных MerchData. Это - небольшой набор данных, содержащий 75 изображений товаров MathWorks, принадлежа пяти различным классам (дно, куб, игра в карты, отвертка и факел).
curDir = pwd; unzip('MerchData.zip'); imds = imageDatastore('MerchData', ... 'IncludeSubfolders',true, ... 'LabelSource','foldernames'); [imdsTrain,imdsValidation] = splitEachLabel(imds,0.7,'randomized');
Замените последние слои
Полносвязный слой и слой классификации предварительно обученной сети net сконфигурированы для 1 000 классов. Эти два слоя fc1000 и ClassificationLayer_predictions в ResNet-18 содержите информацию о том, как сочетать функции, которые сеть извлекает в вероятности класса и предсказанные метки. Эти два слоя должны быть подстроены для новой проблемы классификации. Извлеките все слои, кроме последних двух слоев, от предварительно обученной сети.
lgraph = layerGraph(snet)
lgraph =
LayerGraph with properties:
Layers: [71×1 nnet.cnn.layer.Layer]
Connections: [78×2 table]
InputNames: {'data'}
OutputNames: {'ClassificationLayer_predictions'}
numClasses = numel(categories(imdsTrain.Labels))
numClasses = 5
newLearnableLayer = fullyConnectedLayer(numClasses, ... 'Name','new_fc', ... 'WeightLearnRateFactor',10, ... 'BiasLearnRateFactor',10); lgraph = replaceLayer(lgraph,'fc1000',newLearnableLayer); newClassLayer = classificationLayer('Name','new_classoutput'); lgraph = replaceLayer(lgraph,'ClassificationLayer_predictions',newClassLayer);
Обучение сети
Сеть требует входных изображений размера 224 224 3, но изображения в хранилищах данных изображений имеют различные размеры. Используйте увеличенный datastore изображений, чтобы автоматически изменить размер учебных изображений. Задайте дополнительные операции увеличения, чтобы выполнить на учебных изображениях, таких как случайное зеркальное отражение учебных изображений вдоль вертикальной оси и случайным образом перевода их до 30 пикселей горизонтально и вертикально. Увеличение данных помогает препятствовать тому, чтобы сеть сверхсоответствовала и запомнила точные детали учебных изображений.
pixelRange = [-30 30]; imageAugmenter = imageDataAugmenter( ... 'RandXReflection',true, ... 'RandXTranslation',pixelRange, ... 'RandYTranslation',pixelRange);
Чтобы автоматически изменить размер изображений валидации, не выполняя дальнейшее увеличение данных, используйте увеличенный datastore изображений, не задавая дополнительных операций предварительной обработки.
augimdsTrain = augmentedImageDatastore(inputSize(1:2),imdsTrain, ... 'DataAugmentation',imageAugmenter); augimdsValidation = augmentedImageDatastore(inputSize(1:2),imdsValidation);
Задайте опции обучения. Для передачи обучения сохраните функции от ранних слоев предварительно обученной сети (переданные веса слоя). Чтобы замедлить изучение в переданных слоях, установите начальную скорость обучения на маленькое значение. Задайте мини-пакетный размер и данные о валидации. Программное обеспечение проверяет сеть каждый ValidationFrequency итерации во время обучения.
options = trainingOptions('sgdm', ... 'MiniBatchSize',10, ... 'MaxEpochs',6, ... 'InitialLearnRate',1e-4, ... 'Shuffle','every-epoch', ... 'ValidationData',augimdsValidation, ... 'ValidationFrequency',3, ... 'Verbose',false, ... 'Plots','training-progress');

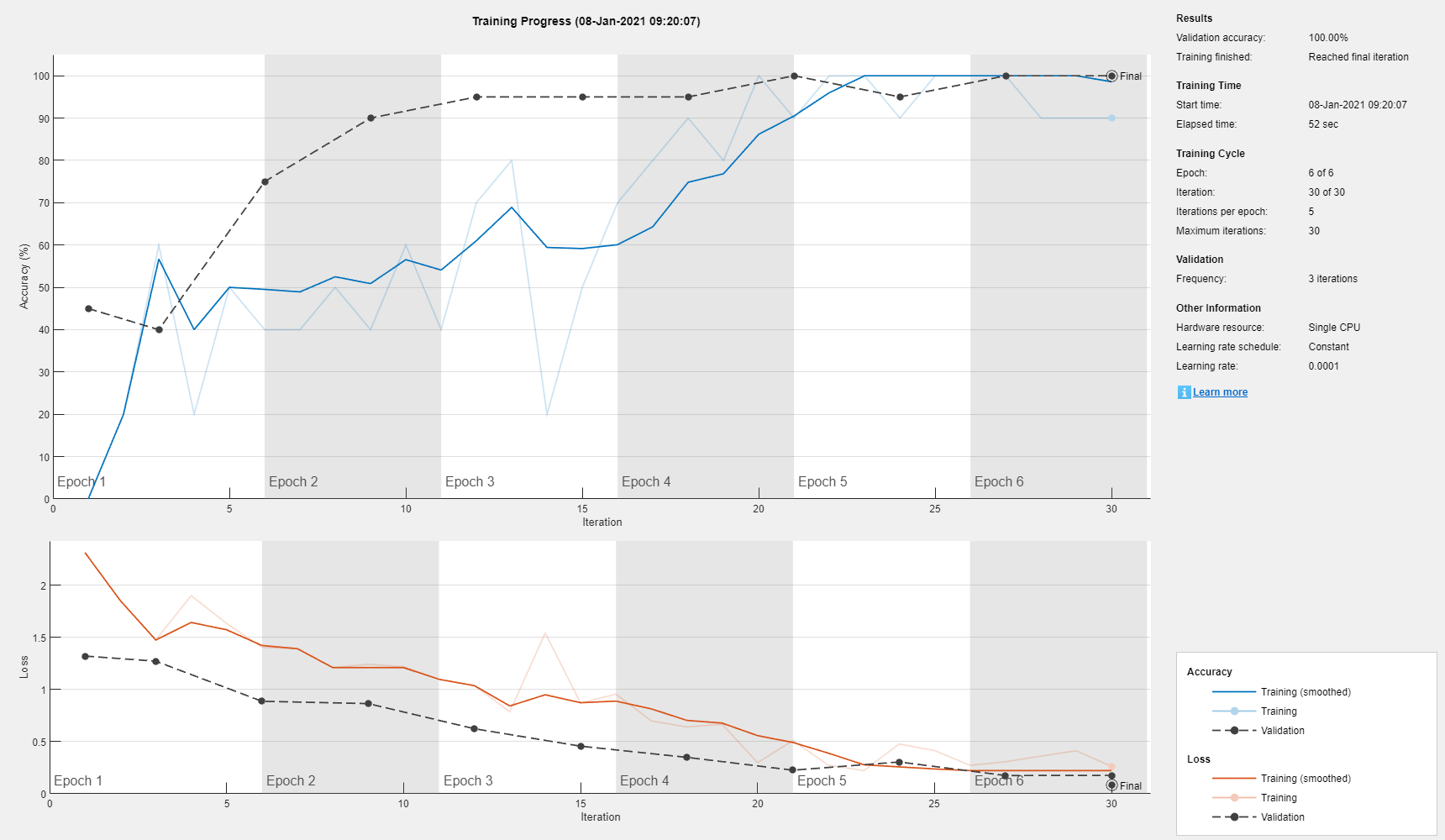

Обучите сеть, которая состоит из переданных и новых слоев. По умолчанию, trainNetwork использует графический процессор, если вы доступны (требует Parallel Computing Toolbox™ и поддерживаемого устройства графического процессора. Для получения дополнительной информации смотрите Поддержку графического процессора Релизом (Parallel Computing Toolbox)). В противном случае сеть использует центральный процессор (требует Интерфейса MATLAB Coder для Глубокого обучения Libraries™). Можно также задать среду выполнения при помощи 'ExecutionEnvironment' аргумент значения имени trainingOptions.
netTransfer = trainNetwork(augimdsTrain,lgraph,options);
Создайте целевой объект
Используйте dlhdl.Target класс, чтобы создать целевой объект с пользовательским именем для вашего целевого устройства и интерфейса, чтобы соединить ваше целевое устройство к хосту - компьютеру. Интерфейсные опции являются JTAG и Ethernet. Использовать JTAG, Набор Проекта Xilinx™ Vivado™ Установки 2019.2. Установить Xilinx Vivado toolpath, введите:
% hdlsetuptoolpath('ToolName', 'Xilinx Vivado', 'ToolPath', 'C:\Xilinx\Vivado\2019.2\bin\vivado.bat');
hTarget = dlhdl.Target('Xilinx','Interface','Ethernet');
Создайте объект WorkFlow
Используйте dlhdl.Workflow класс, чтобы создать объект. Когда вы создаете объект, задаете сеть и имя потока битов. Укажите, что сохраненное предварительно обучило alexnet нейронную сеть как сеть. Убедитесь, что имя потока битов совпадает с типом данных и платой FPGA, для которой вы предназначаетесь. В этом примере целевая плата FPGA является платой Xilinx ZCU102 SoC. Поток битов использует один тип данных.
hW = dlhdl.Workflow('Network', netTransfer, 'Bitstream', 'zcu102_single','Target',hTarget);
Скомпилируйте сеть netTransfer DAG
Чтобы скомпилировать сеть netTransfer DAG, запустите метод компиляции dlhdl.Workflow объект. Можно опционально задать максимальное количество входных кадров.
dn = hW.compile('InputFrameNumberLimit',15)### Compiling network for Deep Learning FPGA prototyping ...
### Targeting FPGA bitstream zcu102_single ...
### The network includes the following layers:
1 'data' Image Input 224×224×3 images with 'zscore' normalization (SW Layer)
2 'conv1' Convolution 64 7×7×3 convolutions with stride [2 2] and padding [3 3 3 3] (HW Layer)
3 'bn_conv1' Batch Normalization Batch normalization with 64 channels (HW Layer)
4 'conv1_relu' ReLU ReLU (HW Layer)
5 'pool1' Max Pooling 3×3 max pooling with stride [2 2] and padding [1 1 1 1] (HW Layer)
6 'res2a_branch2a' Convolution 64 3×3×64 convolutions with stride [1 1] and padding [1 1 1 1] (HW Layer)
7 'bn2a_branch2a' Batch Normalization Batch normalization with 64 channels (HW Layer)
8 'res2a_branch2a_relu' ReLU ReLU (HW Layer)
9 'res2a_branch2b' Convolution 64 3×3×64 convolutions with stride [1 1] and padding [1 1 1 1] (HW Layer)
10 'bn2a_branch2b' Batch Normalization Batch normalization with 64 channels (HW Layer)
11 'res2a' Addition Element-wise addition of 2 inputs (HW Layer)
12 'res2a_relu' ReLU ReLU (HW Layer)
13 'res2b_branch2a' Convolution 64 3×3×64 convolutions with stride [1 1] and padding [1 1 1 1] (HW Layer)
14 'bn2b_branch2a' Batch Normalization Batch normalization with 64 channels (HW Layer)
15 'res2b_branch2a_relu' ReLU ReLU (HW Layer)
16 'res2b_branch2b' Convolution 64 3×3×64 convolutions with stride [1 1] and padding [1 1 1 1] (HW Layer)
17 'bn2b_branch2b' Batch Normalization Batch normalization with 64 channels (HW Layer)
18 'res2b' Addition Element-wise addition of 2 inputs (HW Layer)
19 'res2b_relu' ReLU ReLU (HW Layer)
20 'res3a_branch2a' Convolution 128 3×3×64 convolutions with stride [2 2] and padding [1 1 1 1] (HW Layer)
21 'bn3a_branch2a' Batch Normalization Batch normalization with 128 channels (HW Layer)
22 'res3a_branch2a_relu' ReLU ReLU (HW Layer)
23 'res3a_branch2b' Convolution 128 3×3×128 convolutions with stride [1 1] and padding [1 1 1 1] (HW Layer)
24 'bn3a_branch2b' Batch Normalization Batch normalization with 128 channels (HW Layer)
25 'res3a' Addition Element-wise addition of 2 inputs (HW Layer)
26 'res3a_relu' ReLU ReLU (HW Layer)
27 'res3a_branch1' Convolution 128 1×1×64 convolutions with stride [2 2] and padding [0 0 0 0] (HW Layer)
28 'bn3a_branch1' Batch Normalization Batch normalization with 128 channels (HW Layer)
29 'res3b_branch2a' Convolution 128 3×3×128 convolutions with stride [1 1] and padding [1 1 1 1] (HW Layer)
30 'bn3b_branch2a' Batch Normalization Batch normalization with 128 channels (HW Layer)
31 'res3b_branch2a_relu' ReLU ReLU (HW Layer)
32 'res3b_branch2b' Convolution 128 3×3×128 convolutions with stride [1 1] and padding [1 1 1 1] (HW Layer)
33 'bn3b_branch2b' Batch Normalization Batch normalization with 128 channels (HW Layer)
34 'res3b' Addition Element-wise addition of 2 inputs (HW Layer)
35 'res3b_relu' ReLU ReLU (HW Layer)
36 'res4a_branch2a' Convolution 256 3×3×128 convolutions with stride [2 2] and padding [1 1 1 1] (HW Layer)
37 'bn4a_branch2a' Batch Normalization Batch normalization with 256 channels (HW Layer)
38 'res4a_branch2a_relu' ReLU ReLU (HW Layer)
39 'res4a_branch2b' Convolution 256 3×3×256 convolutions with stride [1 1] and padding [1 1 1 1] (HW Layer)
40 'bn4a_branch2b' Batch Normalization Batch normalization with 256 channels (HW Layer)
41 'res4a' Addition Element-wise addition of 2 inputs (HW Layer)
42 'res4a_relu' ReLU ReLU (HW Layer)
43 'res4a_branch1' Convolution 256 1×1×128 convolutions with stride [2 2] and padding [0 0 0 0] (HW Layer)
44 'bn4a_branch1' Batch Normalization Batch normalization with 256 channels (HW Layer)
45 'res4b_branch2a' Convolution 256 3×3×256 convolutions with stride [1 1] and padding [1 1 1 1] (HW Layer)
46 'bn4b_branch2a' Batch Normalization Batch normalization with 256 channels (HW Layer)
47 'res4b_branch2a_relu' ReLU ReLU (HW Layer)
48 'res4b_branch2b' Convolution 256 3×3×256 convolutions with stride [1 1] and padding [1 1 1 1] (HW Layer)
49 'bn4b_branch2b' Batch Normalization Batch normalization with 256 channels (HW Layer)
50 'res4b' Addition Element-wise addition of 2 inputs (HW Layer)
51 'res4b_relu' ReLU ReLU (HW Layer)
52 'res5a_branch2a' Convolution 512 3×3×256 convolutions with stride [2 2] and padding [1 1 1 1] (HW Layer)
53 'bn5a_branch2a' Batch Normalization Batch normalization with 512 channels (HW Layer)
54 'res5a_branch2a_relu' ReLU ReLU (HW Layer)
55 'res5a_branch2b' Convolution 512 3×3×512 convolutions with stride [1 1] and padding [1 1 1 1] (HW Layer)
56 'bn5a_branch2b' Batch Normalization Batch normalization with 512 channels (HW Layer)
57 'res5a' Addition Element-wise addition of 2 inputs (HW Layer)
58 'res5a_relu' ReLU ReLU (HW Layer)
59 'res5a_branch1' Convolution 512 1×1×256 convolutions with stride [2 2] and padding [0 0 0 0] (HW Layer)
60 'bn5a_branch1' Batch Normalization Batch normalization with 512 channels (HW Layer)
61 'res5b_branch2a' Convolution 512 3×3×512 convolutions with stride [1 1] and padding [1 1 1 1] (HW Layer)
62 'bn5b_branch2a' Batch Normalization Batch normalization with 512 channels (HW Layer)
63 'res5b_branch2a_relu' ReLU ReLU (HW Layer)
64 'res5b_branch2b' Convolution 512 3×3×512 convolutions with stride [1 1] and padding [1 1 1 1] (HW Layer)
65 'bn5b_branch2b' Batch Normalization Batch normalization with 512 channels (HW Layer)
66 'res5b' Addition Element-wise addition of 2 inputs (HW Layer)
67 'res5b_relu' ReLU ReLU (HW Layer)
68 'pool5' Global Average Pooling Global average pooling (HW Layer)
69 'new_fc' Fully Connected 5 fully connected layer (HW Layer)
70 'prob' Softmax softmax (SW Layer)
71 'new_classoutput' Classification Output crossentropyex with 'MathWorks Cap' and 4 other classes (SW Layer)
### Optimizing series network: Fused 'nnet.cnn.layer.BatchNormalizationLayer' into 'nnet.cnn.layer.Convolution2DLayer'
5 Memory Regions created.
Skipping: data
Compiling leg: conv1>>pool1 ...
Compiling leg: conv1>>pool1 ... complete.
Compiling leg: res2a_branch2a>>res2a_branch2b ...
Compiling leg: res2a_branch2a>>res2a_branch2b ... complete.
Compiling leg: res2b_branch2a>>res2b_branch2b ...
Compiling leg: res2b_branch2a>>res2b_branch2b ... complete.
Compiling leg: res3a_branch1 ...
Compiling leg: res3a_branch1 ... complete.
Compiling leg: res3a_branch2a>>res3a_branch2b ...
Compiling leg: res3a_branch2a>>res3a_branch2b ... complete.
Compiling leg: res3b_branch2a>>res3b_branch2b ...
Compiling leg: res3b_branch2a>>res3b_branch2b ... complete.
Compiling leg: res4a_branch1 ...
Compiling leg: res4a_branch1 ... complete.
Compiling leg: res4a_branch2a>>res4a_branch2b ...
Compiling leg: res4a_branch2a>>res4a_branch2b ... complete.
Compiling leg: res4b_branch2a>>res4b_branch2b ...
Compiling leg: res4b_branch2a>>res4b_branch2b ... complete.
Compiling leg: res5a_branch1 ...
Compiling leg: res5a_branch1 ... complete.
Compiling leg: res5a_branch2a>>res5a_branch2b ...
Compiling leg: res5a_branch2a>>res5a_branch2b ... complete.
Compiling leg: res5b_branch2a>>res5b_branch2b ...
Compiling leg: res5b_branch2a>>res5b_branch2b ... complete.
Compiling leg: pool5 ...
Compiling leg: pool5 ... complete.
Compiling leg: new_fc ...
Compiling leg: new_fc ... complete.
Skipping: prob
Skipping: new_classoutput
Creating Schedule...
...........................
Creating Schedule...complete.
Creating Status Table...
..........................
Creating Status Table...complete.
Emitting Schedule...
..........................
Emitting Schedule...complete.
Emitting Status Table...
............................
Emitting Status Table...complete.
### Allocating external memory buffers:
offset_name offset_address allocated_space
_______________________ ______________ _________________
"InputDataOffset" "0x00000000" "12.0 MB"
"OutputResultOffset" "0x00c00000" "4.0 MB"
"SchedulerDataOffset" "0x01000000" "4.0 MB"
"SystemBufferOffset" "0x01400000" "28.0 MB"
"InstructionDataOffset" "0x03000000" "4.0 MB"
"ConvWeightDataOffset" "0x03400000" "52.0 MB"
"FCWeightDataOffset" "0x06800000" "4.0 MB"
"EndOffset" "0x06c00000" "Total: 108.0 MB"
### Network compilation complete.
dn = struct with fields:
weights: [1×1 struct]
instructions: [1×1 struct]
registers: [1×1 struct]
syncInstructions: [1×1 struct]
Поток битов программы на FPGA и Веса Сети Загрузки
Чтобы развернуть сеть на оборудовании Xilinx ZCU102, запустите развернуть функцию dlhdl.Workflow объект. Эта функция использует выход функции компиляции, чтобы программировать плату FPGA при помощи файла программирования. Это также загружает сетевые веса и смещения. Развернуть функция начинает программировать устройство FPGA, сообщения о ходе выполнения отображений, и время, которое требуется, чтобы развернуть сеть.
hW.deploy
### FPGA bitstream programming has been skipped as the same bitstream is already loaded on the target FPGA. ### Deep learning network programming has been skipped as the same network is already loaded on the target FPGA.
Загрузите изображение для предсказания
Загрузите изображение в качестве примера.
imgFile = fullfile(pwd,'MerchData','MathWorks Cube','Mathworks cube_0.jpg'); inputImg = imresize(imread(imgFile),[224 224]); imshow(inputImg)
Запустите предсказание для одного изображения
Выполните предсказать метод на dlhdl.Workflow возразите и затем покажите метку в окне команды MATLAB.
[prediction, speed] = hW.predict(single(inputImg),'Profile','on');
### Finished writing input activations.
### Running single input activations.
Deep Learning Processor Profiler Performance Results
LastFrameLatency(cycles) LastFrameLatency(seconds) FramesNum Total Latency Frames/s
------------- ------------- --------- --------- ---------
Network 23470681 0.10668 1 23470681 9.4
conv1 2224133 0.01011
pool1 573009 0.00260
res2a_branch2a 972706 0.00442
res2a_branch2b 972715 0.00442
res2a 210584 0.00096
res2b_branch2a 972670 0.00442
res2b_branch2b 973171 0.00442
res2b 210235 0.00096
res3a_branch1 538433 0.00245
res3a_branch2a 746681 0.00339
res3a_branch2b 904757 0.00411
res3a 104923 0.00048
res3b_branch2a 904442 0.00411
res3b_branch2b 904234 0.00411
res3b 105019 0.00048
res4a_branch1 485689 0.00221
res4a_branch2a 486053 0.00221
res4a_branch2b 880357 0.00400
res4a 52814 0.00024
res4b_branch2a 880122 0.00400
res4b_branch2b 880268 0.00400
res4b 52492 0.00024
res5a_branch1 1056215 0.00480
res5a_branch2a 1056269 0.00480
res5a_branch2b 2057399 0.00935
res5a 26272 0.00012
res5b_branch2a 2057349 0.00935
res5b_branch2b 2057639 0.00935
res5b 26409 0.00012
pool5 71402 0.00032
new_fc 24650 0.00011
* The clock frequency of the DL processor is: 220MHz
[val, idx] = max(prediction);
netTransfer.Layers(end).ClassNames{idx}ans = 'MathWorks Cube'
