Отобразите векторы или массивы
DSP System Toolbox / приемники

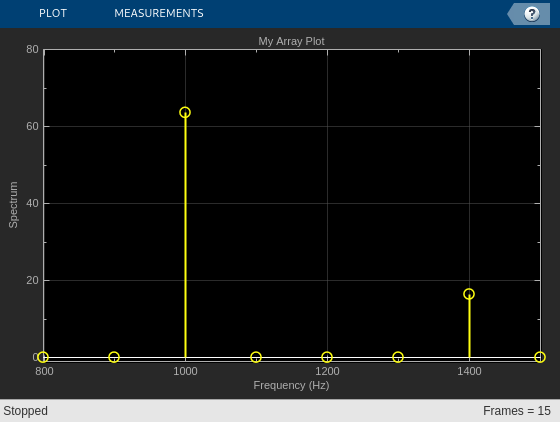

Блок Array Plot строит векторы или массивы данных.
Array Plot является векторным графиком, где данные расположены равными интервалами вдоль оси X. Чтобы изменить интервал, измените Sample Increment свойство.
Доступные измерения:
Data Cursor — значения сигналов Меры с помощью вертикальных и горизонтальных курсоров.
Статистика сигнала — Отображение максимум, минимум, различие от пика к пику, среднее значение, медиана и значения RMS выбранного сигнала.
Пиковое Средство поиска — Находит максимумы, показывая x - значения оси, в которых они происходят.
Для получения информации о том, как сконфигурировать График Массивов и использовать панель инструментов, видит, Конфигурируют График Массивов.
Legend — Отобразите легенду сигналаВыберите эту опцию, чтобы показать легенду на графике. Имена, перечисленные в легенде, взяты из Channel Names свойство.
От легенды можно управлять, какие сигналы отображаются. Это управление эквивалентно изменению видимости в свойствах Style. В легенде scope кликните по имени сигнала, чтобы скрыть сигнал в осциллографе. Чтобы показать сигнал, кликните по имени сигнала снова. Чтобы показать только один сигнал, щелкните правой кнопкой по имени сигнала, которое скрывает все другие сигналы. Чтобы показать все сигналы, нажмите Esc.
Примечание
Легенда только показывает первые 20 сигналов. Любыми дополнительными сигналами нельзя управлять от легенды.
Настраиваемый: да
Параметры блоков:
ShowLegend |
| Ввод: логический |
Magnitude and Phase — Разделите отображение в графики фазы и величинуНа — величина Отображения и графики фазы. Если сигнал действителен, осциллограф строит абсолютное значение сигнала для величины. Фаза является 0 градусами для положительных значений и 180 градусами для отрицательных величин. Эта функция полезна для входных сигналов с комплексным знаком. Если вход является вещественным сигналом, устанавливание этого флажка возвращает абсолютное значение сигнала для величины.
Прочь — Отображение сигнализируют о графике. Если сигнал является комплексным, осциллограф строит действительные и мнимые части на той же оси Y.
Настраиваемый: да
Параметры блоков:
PlotAsMagnitudePhase |
| Ввод: логический |
Для получения дополнительной информации об измерениях, смотрите Измерения Графика Использования Массивов.
X-Data Mode — Тип x - интервал осиВыберите тип разрядки, чтобы использовать между x - значения данных оси.
Sample increment and X-offset — Использование Демонстрационные значения Шага и X-смещения, чтобы задать x - данные оси.
Custom — Задайте пользовательский интервал между значениями данных с помощью Пользовательского X-свойства-данных.
Параметры блоков:
XDataMode |
| Ввод: вектор символов или строковый скаляр |
Значения:
'Sample increment and X-offset' | 'Custom' |
Sample Increment — x - интервал осиЗадайте интервал между выборками вдоль x - ось в виде конечного числа. Входным сигналом является только y - данные оси. x - данные оси установлены автоматически и на основе Sample Increment и на основе значений X-смещения.
Пример: Когда X-Offset 0, и Sample Increment равняется 1, x - значения оси установлены к 0, 1, 2, 3, 4, ….
Пример: Когда X-Offset-1, и Sample Increment 0.25, x - значения оси установлены к-1,-0.75,-0.5,-0.25, 0, ….
Настраиваемый: да
Чтобы использовать это свойство, установите Режим XData на Sample increment and X-offset.
Параметры блоков:
SampleIncrement |
| Ввод: вектор символов или строковый скаляр |
| Значения: скаляр |
X-Offset — x - ось возмещенаЗадайте смещение, чтобы примениться к x - ось, в виде числа. x - данные оси установлены автоматически и на основе Демонстрационного Шага и на основе значений X-Offset. X-смещение представляет первое значение на x - ось.
Пример: Когда X-Offset 0, и Sample Increment равняется 1, x - значения оси установлены к 0, 1, 2, 3, 4, ….
Пример: Когда X-Offset-1, и Sample Increment 0.25, x - значения оси установлены к-1,-0.75,-0.5,-0.25, 0, ….
Настраиваемый: да
Чтобы использовать это свойство, установите Режим XData на Sample increment and X-offset.
Параметры блоков:
XOffset |
| Ввод: вектор символов или строковый скаляр |
| Значения: скаляр |
Custom X-data — x - значения данных осиЗадайте x - значения данных оси как вектор, равный в длине к длине системы координат входных параметров. Если вы используете значение по умолчанию (пустой вектор) значение, x - данные оси расположены равными интервалами на интервале (0:L-1), где L является длиной системы координат.
Пример: пользовательский логарифмический x - масштабированием данных оси является [0:log10(44100/2):1024]
Настраиваемый: да
Чтобы использовать это свойство, установите Режим XData на Custom
Параметры блоков:
CustomXData |
| Ввод: вектор символов или строковый скаляр |
| Значения: скаляр |
Значение по умолчанию:
'[]' |
X-Axis Scale — x - шкала осиLinear (значение по умолчанию) | LogВыберите Linear или Log как x - шкала оси.
Настраиваемый: да
Если X-Offset является отрицательной величиной, вы не можете установить этот параметр на Log.
Параметры блоков:
XScale |
| Ввод: вектор символов или строковый скаляр |
Y-Axis Scale — y - шкала осиLinear (значение по умолчанию) | LogВыберите Linear или Log как y - шкала оси.
Настраиваемый: да
Параметры блоков:
YScale |
| Ввод: вектор символов или строковый скаляр |
Y-limits — y - пределы по осям[ymin, ymax]Задайте y - пределы по осям как двухэлементный числовой вектор, [ymin, ymax].
Если Plot as Magnitude and Phase выключен, значением по умолчанию является [-10,10]. Если график величины/фазы идет, значением по умолчанию является [0,10].
Настраиваемый: да
Когда PlotAsMagnitudePhase true, это свойство задает y - пределы по осям только графика величины. y - пределами по осям графика фазы всегда является [-180,180].
Параметры блоков:
YLimits |
| Ввод: вектор символов или строковый скаляр |
| Значение: двухэлементный числовой вектор |
Plot Type — Тип графикаStem (значение по умолчанию) | Stairs | LineStem — Остановите график, отображенный как круги во входном значении с вертикальными линиями к x - ось.
Line — Линейный график
Stairs — Ступенчатый график. Ступенчатый график составлен только из горизонтальных и вертикальных линий. Каждая горизонтальная линия представляет значение сигналов в течение дискретного периода расчета и соединяется с двумя вертикальными линиями. Каждая вертикальная линия представляет изменение в значении сигналов, происходящем в определенном шаге расчета.
Настраиваемый: да
Параметры блоков:
PlotType |
| Ввод: вектор символов или строковый скаляр |
Grid — Покажите внутренние линии сеткиВыберите эту опцию, чтобы показать линии сетки на графике.
Настраиваемый: да
Параметры блоков:
ShowGrid |
| Ввод: логический |
Title DisplayName Задайте заголовок для отображения. Чтобы использовать имя входного сигнала для заголовка, введите %<SignalLabel>.
Настраиваемый: да
Параметры блоков:
Title |
| Ввод: вектор символов или строковый скаляр |
Значение по умолчанию:
'' |
X-Label — x - подпись по осямЗадайте текст для осциллографа, чтобы отобразиться ниже x - ось.
Настраиваемый: да
Параметры блоков:
XLabel |
| Ввод: вектор символов или строковый скаляр |
Значение по умолчанию:
'' |
Y-Label — Метка оси YЗадайте текст, чтобы отобразиться на y - ось. Чтобы отобразить модули сигнала, добавьте (%<SignalUnits>) к метке. В начале симуляции, Simulink® замены (%<SignalUnits>) с модулями, сопоставленными с сигналами.
Пример: Поскольку скорость сигнализирует с модулями m/s, введите Velocity (%<SignalUnits>).
Настраиваемый: да
Если вы выбираете Plot as Magnitude and Phase, это свойство не применяется. y - оси подписаны Magnitude и Phase.
Параметры блоков:
YLabel |
| Ввод: вектор символов или строковый скаляр |
Значение по умолчанию:
'' |
Number of input ports — Количество входных портовКоличество входных портов с блоком в виде целого числа между 1 и 96. Чтобы изменить количество входных портов, перетащите новую линию входного сигнала с блоком, и блок автосоздаст новые порты.
Параметры блоков:
NumInputPorts |
| Ввод: вектор символов или строковый скаляр |
| Значения: скаляр между 1 и 96 |
Open at start of simulation — Автоматически откройте осциллограф в запускеВыберите этот параметр, чтобы автоматически открыть окно Array Plot, когда вы запустите симуляцию.
Этот параметр только доступен от Property Inspector.
Параметры блоков:
OpenAtSimulationStart |
| Ввод: логический |
Channel Names — Введите названия канала[] (значение по умолчанию) | вектор символов | представляет в виде строки | массив строк или векторов символов.Введите названия канала в виде вектора символов, строки или массива также. Имена появляются в легенде, Settings и панелях Measurements. Если вы не задаете имена, каналы помечены как Channel 1, Channel 2, и т.д.
Пример: A, B
Чтобы видеть названия канала, установите Легенду на true.
Параметры блоков:
ChannelNames |
| Ввод: массив ячеек из символьных векторов или массив строк |
Maximize axes — Максимизируйте размер графиковAuto (значение по умолчанию) | Off | OnAuto — Если свойства Title и Y-Label не заданы, максимизируют все графики.
On — Максимизируйте все графики. Значения в Title и Y-метке скрыты.
Off — Не максимизируйте графики.
Наведите на график массивов видеть максимизировать кнопку осей
.
Настраиваемый: да
Параметры блоков:
MaximizeAxes |
| Ввод: вектор символов или строковый скаляр |
Axes scaling — Режим масштабирования оси YOnceAtStop (значение по умолчанию) | Manual | Auto | UpdatesOnceAtStop — Масштабируйте y - ось после того, как симуляция будет закончена.
Manual — Вручную масштабируйте y - область значений оси с кнопкой на панели инструментов Scale Y-axis Limits.
Auto — Масштабируйте y - область значений оси в течение и после симуляции.
Updates — Масштабируйте y - ось после количества временных шагов, заданных в Количестве текстового поля обновлений (100 по умолчанию). Масштабирование происходит только однажды во время каждого запуска.
Настраиваемый: да
Параметры блоков:
AxesScaling |
| Ввод: вектор символов или строковый скаляр |
Number of updates — Количество обновлений перед масштабированиемУстановите это свойство задержать автоматическое масштабирование оси Y.
Настраиваемый: да
Чтобы включить это свойство, установите Оси, масштабирующиеся на AfterNUpdates.
Параметры блоков:
AxesScalingNumUpdates |
| Ввод: вектор символов или строковый скаляр |
| Значения: скаляр |
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
