Convert 2-D to 1-D

Преобразуйте 2D матричный вход в 1D вектор

расширьте все на странице
  • Библиотека:

  • DSP System Toolbox / управление Сигнала / Атрибуты Сигнала

  • Convert 2-D to 1-D block

Описание

Преобразование, 2D с 1D блоком, изменяет M-by-N матричный вход к 1D вектору, который имеет длину M *N.

y = u(:)					% Equivalent MATLAB code

Вход изменен по столбцам для 3-на-2 матрицы.

Порты

Входной параметр

развернуть все

Входной сигнал в виде 2D матрицы.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated

Вывод

развернуть все

Выходной сигнал, возвращенный как 1D вектор.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated

Примеры модели

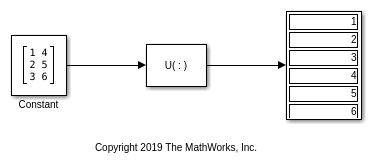

Convert 2-D Matrix to 1-D Array

Преобразуйте 2D матрицу в 1D массив

Как преобразовать 2D матрицу в 1D массив.

Характеристики блока

Типы данных

Boolean | double | enumerated | fixed point | integer | single

Прямое сквозное соединение

no

Многомерные сигналы

no

Сигналы переменного размера

no

Обнаружение пересечения нулем

no

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Смотрите также

Блоки

Представлено до R2006a
