Аналитические сигналы входных параметров дискретного времени
dsp.AnalyticSignal Система object™ вычисляет аналитические сигналы входных параметров дискретного времени. Действительная часть аналитического сигнала в каждом канале является копией действительного входа в том канале, и мнимая часть является преобразованием Гильберта входа. В частотном диапазоне аналитический сигнал удваивает положительное содержимое частоты исходного сигнала при обнулении отрицательных частот и сохранении компонента DC. Объект вычисляет преобразование Гильберта с помощью equiripple КИХ-фильтра.
Вычислить аналитический сигнал входа дискретного времени:
Создайте dsp.AnalyticSignal объект и набор его свойства.
Вызовите объект с аргументами, как будто это была функция.
Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты?
anaSig = dsp.AnalyticSignalanaSig, это вычисляет комплексный аналитический сигнал, соответствующий каждому каналу действительного M-by-N входная матрица.
anaSig = dsp.AnalyticSignal(order)anaSig, с набором свойств FilterOrder к order.
anaSig = dsp.AnalyticSignal(Name,Value)anaSig, с каждым заданным набором свойств к заданному значению.
y = anaSig(x)y, из M-by-N входная матрица x, согласно уравнению
где j является мнимой единицей и обозначает преобразование Гильберта.
Каждый из столбцов N в x содержит M последовательные выборки времени от независимого канала. Метод вычисляет аналитический сигнал для каждого канала.
Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:
release(obj)
Примечание: Этот пример запускается только в R2016b или позже. Если вы используете более ранний релиз, заменяете каждый вызов функции с эквивалентным step синтаксис. Например, myObject (x) становится шагом (myObject, x).
Вычислите аналитический сигнал синусоидального входа.
t = (-1:0.01:1)'; x = sin(4*pi*t); anaSig = dsp.AnalyticSignal(200); y = anaSig(x);

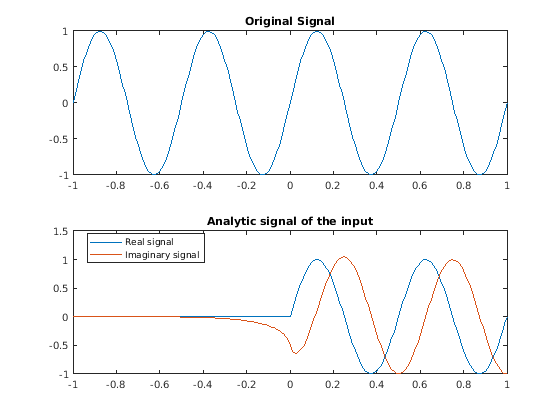

Просмотрите аналитический сигнал.
subplot(2,1,1); plot(t, x) title('Original Signal'); subplot(2,1,2), plot(t, [real(y) imag(y)]); title('Analytic signal of the input') legend('Real signal','Imaginary signal',... 'Location','best');
Этот объект реализует алгоритм, входные параметры и выходные параметры, описанные на странице с описанием блока Analytic Signal. Свойства объектов соответствуют параметрам блоков.
