dsp.AsyncBuffer Система object™ форматы кадра переменной чтения поддержек от буфера.

Создайте dsp.AsyncBuffer Системный объект. Вход является белым Гауссовым шумом со средним значением 0, стандартным отклонением 1 и форматом кадра 512 выборок. Запишите вход в буфер с помощью write метод.

asyncBuff = dsp.AsyncBuffer;
input = randn(512,1);
write(asyncBuff,input);
plot(input)
hold on

Храните данные, которые считаны из буфера в outTotal.

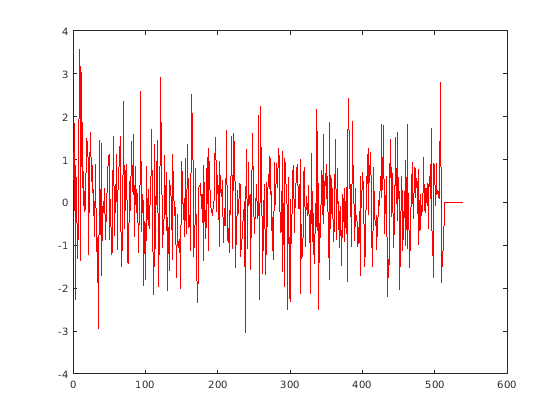

Постройте входной сигнал и данные, которые считаны из буфера в том же графике. Считайте данные из буфера, пока все выборки не будут считаны. В каждой итерации цикла, randi определяет количество отсчетов, чтобы читать. Поэтому сигнал читается в как сигнал переменного размера. prevIndex переменная отслеживает предыдущее значение индекса, которое содержит данные.

outTotal = zeros(size(input));
prevIndex = 0;
while asyncBuff.NumUnreadSamples ~= 0
    numToRead = randi([1,64]);
    out = read(asyncBuff,numToRead);
    outTotal(prevIndex+1:prevIndex+numToRead) = out;
    prevIndex = prevIndex+numToRead;
end
plot(outTotal,'r')
hold off

Проверьте, что входные данные и данные, считанные из буфера (исключая выборки недогрузки, если таковые имеются), являются тем же самым. Совокупное число превышенных и выборок недогрузки в буфере определяется info функция.

S = info(asyncBuff)

S = struct with fields:
     CumulativeOverrun: 0
    CumulativeUnderrun: 28

CumulativeUnderrun поле показывает недогрузку количества отсчетов на канал. Недогрузка происходит, при попытке считать больше выборок, чем доступный.

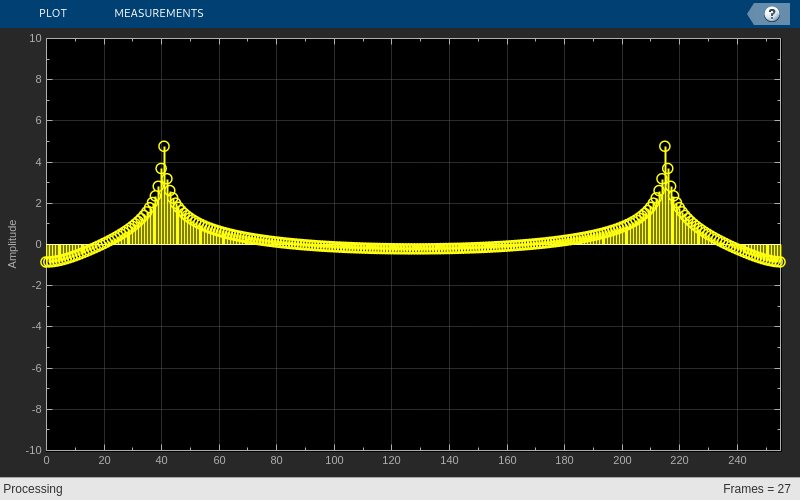

Запишите синусоиду переменного формата кадра к буферу. Вычислите БПФ синусоиды и визуализируйте результат на графике массивов.

asynBuff = dsp.AsyncBuffer;
plotter = dsp.ArrayPlot;
fftObj = dsp.FFT('FFTLengthSource','Property','FFTLength',256);

start = 1;

for Iter = 1 : 2000
    numToWrite = randi([200,800]);
    finish = start + numToWrite;

    inputData = sin(start:finish)';
    start = finish + 1;

    write(asynBuff,inputData);
    while asynBuff.NumUnreadSamples >= 256
        x = read(asynBuff,256);
        X = abs(fftObj(x));
        plotter(log(X));
    end
end

Считайте данные из асинхронного буфера, не изменяя количество непрочитанных выборок с помощью peek функция.

Создайте dsp.AsyncBuffer Система object™. Вход является вектор-столбцом 100 выборок, 1 - 100. Запишите данные в буфер.

asyncBuff = dsp.AsyncBuffer

asyncBuff =
  AsyncBuffer with properties:

            Capacity: 192000
    NumUnreadSamples: 0

input = (1:100)';
write(asyncBuff,input);

Посмотрите на первые три выборки. Выход [1 2 3]'.

out1  = peek(asyncBuff,3)

out1 = 3×1

     1
     2
     3

NumUnreadSamples 100, указывая что peek функция не изменила количество непрочитанных выборок в буфере.

asyncBuff.NumUnreadSamples

ans = int32
    100

После заглядывания считайте 50 выборок с помощью read функция. Выход [1:50]'.

out2  = read(asyncBuff,50)

out2 = 50×1

     1
     2
     3
     4
     5
     6
     7
     8
     9
    10
      ⋮

NumUnreadSamples 50, указывая что read функция изменила количество непрочитанных выборок в буфере.

asyncBuff.NumUnreadSamples

ans = int32
    50

Теперь посмотрите снова на первые три выборки. Выход [51 52 53]'. Проверьте что NumUnreadSamples все еще 50.

out3  = peek(asyncBuff,3)

out3 = 3×1

    51
    52
    53

asyncBuff.NumUnreadSamples

ans = int32
    50

Считайте 50 выборок снова. Выход теперь содержит последовательность [51:100]'. Проверьте тот NumUnreadSamples 0.

out4  = read(asyncBuff)

out4 = 50×1

    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
      ⋮

asyncBuff.NumUnreadSamples

ans = int32
    0
