dsp.DynamicFilterVisualizer

Отобразите изменяющийся во времени ответ величины цифровых фильтров

Описание

dsp.DynamicFilterVisualizer отображения объекта ответ величины изменяющихся во времени цифровых фильтров или изменяющихся во времени коэффициентов фильтра. Вход к этому объекту может быть содействующим вектором фильтра или Системой фильтра object™.

Используя динамический фильтр visualizer, можно сконфигурировать настройки графика, измерить статистику сигнала, найти пиковые значения, поместить Data Cursor, и так далее от интерфейса visualizer. Для получения дополнительной информации смотрите, Конфигурируют График Массивов.

Создание

Синтаксис

dfv = dsp.DynamicFilterVisualizer

dfv = dsp.DynamicFilterVisualizer(nfft)

dfv = dsp.DynamicFilterVisualizer(nfft,Fs)

dfv = dsp.DynamicFilterVisualizer(nfft,Fs,range)

dfv = dsp.DynamicFilterVisualizer(Name,Value)

Описание

пример

dfv = dsp.DynamicFilterVisualizer возвращает динамический фильтр visualizer объект, dfv, это отображает ответ величины коэффициентов фильтра или цифровых фильтров.

dfv = dsp.DynamicFilterVisualizer(nfft) возвращает динамический фильтр visualizer с FFTLength набор свойств к nfft.

dfv = dsp.DynamicFilterVisualizer(nfft,Fs) возвращает динамический фильтр visualizer с FFTLength набор свойств к nfft и SampleRate набор свойств к Fs.

dfv = dsp.DynamicFilterVisualizer(nfft,Fs,range) возвращает динамический фильтр visualizer с FFTLength набор свойств к nfft, SampleRate набор свойств к Fs, и FrequencyRange набор свойств к range.

пример

dfv = dsp.DynamicFilterVisualizer(Name,Value) возвращает динамический фильтр visualizer с каждым заданным набором свойств к заданному значению. Можно задать аргументы пары "имя-значение" в любом порядке.

Свойства

развернуть все

`FFTLength` — Длина БПФ
2048 (значение по умолчанию) | положительное целое число

Длина БПФ, что динамический фильтр visualizer используется для расчета спектральных оценок в виде положительного целого числа.

`SampleRate` — Частота дискретизации входа
44100 (значение по умолчанию) | положительная скалярная величина

Частота дискретизации входного сигнала в виде действительной положительной скалярной величины в Гц.

`FrequencyRange` — Область значений оси частоты
[20 `20e3`] (значение по умолчанию) | двухэлементный числовой вектор

Область значений оси частоты в виде двухэлементного числового вектора, который монотонно увеличивается и формы [fmin, fmax]. Верхний предел должен быть меньше чем или равен Fs/2, где Fs является значением, заданным в SampleRate.

Настраиваемый: да

`XScale` — шкала оси X
`'Log'` (значение по умолчанию) | `'Linear'`

Шкала оси X в виде любого 'Linear' или 'Log'.

Настраиваемый: да

`MagnitudeDisplay` — модули оси Y
`'Magnitude (dB)'` (значение по умолчанию) | `'Magnitude'`|`'Magnitude squared'`

Модули оси Y в виде одного из следующего:

'Magnitude'
'Magnitude (dB)'
'Magnitude squared'

Настраиваемый: да

Визуализация

`Name` — Заголовок, чтобы отобразиться на окне Dynamic Filter Visualizer
`'Dynamic Filter Visualizer'` (значение по умолчанию) | вектор символов | строковый скаляр

Заголовок, чтобы отобразиться на окне Dynamic Filter Visualizer в виде вектора символов или строкового скаляра.

Пример: 'Dynamic Filter Visualizer'

Пример: "Dynamic Filter Visualizer"

Настраиваемый: да

`Title` — Отобразите заголовок
`''` (значение по умолчанию) | вектор символов | строковый скаляр

Отобразите заголовок в виде вектора символов или строкового скаляра.

Пример: 'Magnitude Response'

Пример: "Magnitude Response"

Настраиваемый: да

`YLimits` — пределы оси Y
[-25 25 ] (значение по умолчанию) | двухэлементный числовой вектор

Ось Y ограничивает в виде двухэлементного числового вектора со вторым элементом, больше, чем первый элемент и формы [ymin, ymax].

Настраиваемый: да

`ShowLegend` — Покажите или скройте легенду
`false` (значение по умолчанию) | `true`

Когда это свойство установлено в false, никакая легенда не отображена. Когда это свойство установлено в true, легенда с автоматическими метками строки для каждого входного фильтра отображена.

Настраиваемый: да

Типы данных: логический

`FilterNames` — Имена для входных фильтров
`{''}` (значение по умолчанию) | массив ячеек из символьных векторов

Установите это свойство на массив ячеек из символьных векторов помечать вход, просачивается легенда. Значением по умолчанию является массив пустой ячейки. Когда это свойство установлено в массив пустой ячейки, фильтры называют имена по умолчанию, такие как Filter 1filter2, и так далее.

Настраиваемый: да

`UpperMask` — Маска верхнего предела
`Inf` (значение по умолчанию) | матрица 2D столбца

Верхний предел спектральная маска в виде матрицы 2D столбца. Первый столбец представляет значения частоты (Гц), и второй столбец представляет спектр величины маски верхнего предела.

`LowerMask` — Маска нижнего предела
`-Inf` (значение по умолчанию) | матрица 2D столбца

Нижний предел спектральная маска в виде матрицы 2D столбца. Первый столбец представляет значения частоты (Гц), и второй столбец представляет спектр величины маски нижнего предела.

`Position` — Определите объем положения окна в пикселях
[880 495 800 450] (значение по умолчанию) | четырехэлементный двойной вектор

Определите объем положения окна в пикселях в виде четырехэлементного двойного вектора из формы [высота ширины левой нижней части]. Значение по умолчанию этого свойства зависит от разрешения экрана и таково, что окно расположено в центр экрана с шириной и высотой 410 и 300 пиксели, соответственно.

Настраиваемый: да

Использование

Синтаксис

dfv(filt)

dfv(B,A)

Описание

dfv(filt) отображает изменяющийся во времени ответ величины объектного фильтра, filt, в Динамическом фильтре фигура Visualizer, настолько же долго как filt имеет допустимое freqz() реализация.

dfv(B,A) отображает ответ величины для цифровых фильтров с числителем и коэффициентами полинома знаменателя, сохраненными в _B1 и _A1, _B2 и _A2..., и _BN и _AN, соответственно.

Входные параметры

развернуть все

`filt` — Введите фильтр
отфильтруйте Системный объект

Введите Системный объект фильтра с допустимым freqz() реализация.

`B` — Коэффициенты полинома числителя
вектор-строка

Коэффициенты полинома числителя в виде вектора-строки.

Типы данных: single | double

`A` — Коэффициенты полинома знаменателя
скаляр | вектор-строка

Коэффициенты полинома знаменателя в виде a:

скаляр – фильтр является КИХ-фильтром.
вектор-строка – фильтр является БИХ-фильтром.

Типы данных: single | double

Функции объекта

развернуть все

Характерный для dsp.DynamicFilterVisualizer

step Отобразите изменяющийся во времени ответ величины

Характерный для осциллографов

`show`	Отобразите окно scope
`hide`	Скройте окно scope

Примеры

свернуть все

Постройте изменяющийся во времени ответ величины КИХ-фильтра

Скрипт Open Live Script

Спроектируйте КИХ-фильтр с изменяющимся во времени ответом величины. Постройте этот различный ответ на динамическом фильтре visualizer.

Создайте dsp.DynamicFilterVisualizer объект.

dfv = dsp.DynamicFilterVisualizer('YLimits',[-120 10])

dfv =
  DynamicFilterVisualizer with properties:

           FFTLength: 2048
          SampleRate: 44100
      FrequencyRange: [0 22050]
              XScale: 'Linear'
    MagnitudeDisplay: 'Magnitude (dB)'

   Visualization
                Name: 'Dynamic Filter Visualizer'
               Title: 'Magnitude Response'
             YLimits: [-120 10]
          ShowLegend: 0
         FilterNames: {''}
           UpperMask: Inf
           LowerMask: -Inf
            Position: [240 262 800 500]

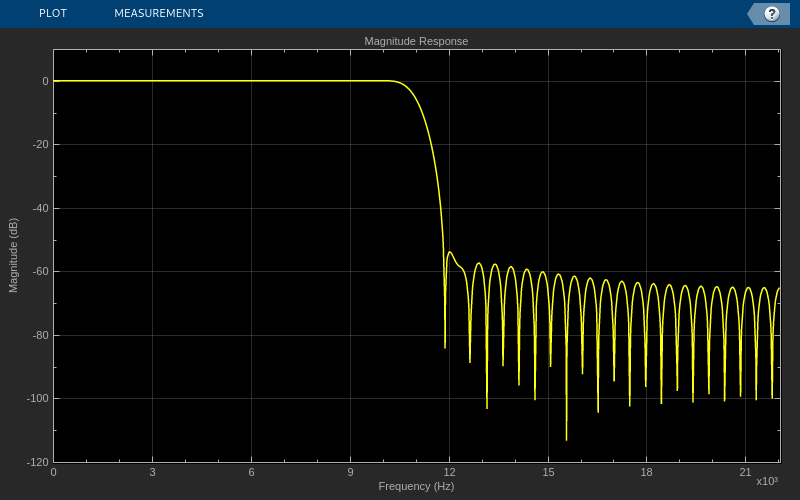

Варьируйтесь частота среза КИХ-фильтра, k, от 0.1 к 0.5 с шагом 0.001. Просмотрите различный ответ величины с помощью динамического фильтра visualizer.

for k = 0.1:0.001:0.5
    b = fir1(90,k);
    dfv(b,1);
end

Постройте изменяющийся во времени ответ величины переменного КИХ-фильтра полосы пропускания

Скрипт Open Live Script

Визуализируйте различный ответ величины переменного КИХ-фильтра полосы пропускания с помощью visualizer фильтра dyamic.

Создайте dsp.DynamicFilterVisualizer объект.

dfv = dsp.DynamicFilterVisualizer('YLimits',[-160 10])

dfv =
  DynamicFilterVisualizer with properties:

           FFTLength: 2048
          SampleRate: 44100
      FrequencyRange: [0 22050]
              XScale: 'Linear'
    MagnitudeDisplay: 'Magnitude (dB)'

   Visualization
                Name: 'Dynamic Filter Visualizer'
               Title: 'Magnitude Response'
             YLimits: [-160 10]
          ShowLegend: 0
         FilterNames: {''}
           UpperMask: Inf
           LowerMask: -Inf
            Position: [240 262 800 500]

Спроектируйте полосовой переменный КИХ-фильтр полосы пропускания с центральной частотой 5 кГц и полосой пропускания 4 кГц.

Fs = 44100;
vbw = dsp.VariableBandwidthFIRFilter('FilterType','Bandpass',...
    'FilterOrder',100,...
    'SampleRate',Fs,...
    'CenterFrequency',5e3,...
    'Bandwidth',4e3);

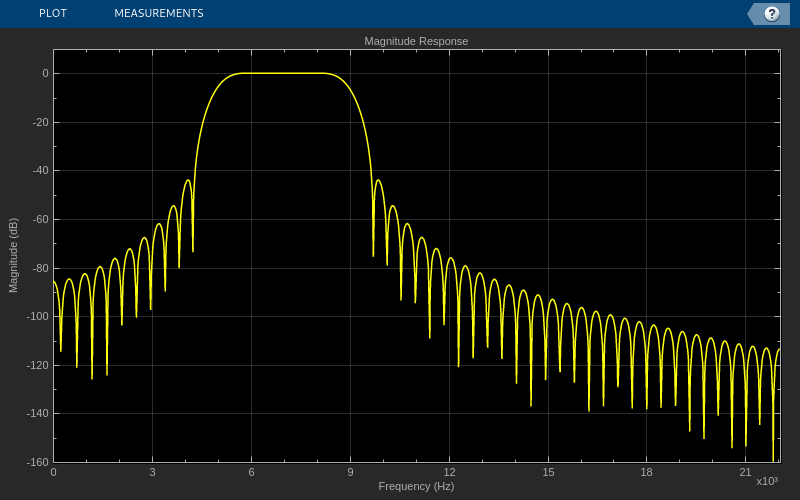

Варьируйтесь центральная частота фильтра. Визуализируйте различный ответ величины фильтра с помощью dsp.DynamicFilterVisualizer объект.

for idx  = 1:100
    dfv(vbw);
    vbw.CenterFrequency = vbw.CenterFrequency + 20;
end
