dsp.HampelFilter

Отфильтруйте выбросы с помощью идентификатора Хампеля

Описание

dsp.HampelFilter Система object™ обнаруживает и удаляет выбросы входного сигнала при помощи идентификатора Хампеля. Идентификатор Хампеля является изменением правила с тремя сигмами статистики, которая устойчива против выбросов. Для каждой выборки входного сигнала объект вычисляет медиану окна, состоявшего из текущей выборки и $\frac{L e n - 1}{2}$ смежные выборки на каждой стороне текущей выборки. Len является длиной окна, которую вы задаете через WindowLength свойство. Объект также оценивает стандартное отклонение каждой выборки о ее медиане окна при помощи среднего абсолютного отклонения. Если выборка отличается от медианы больше, чем порог, умноженный на стандартное отклонение, фильтр заменяет выборку на медиану. Для получения дополнительной информации см. Алгоритмы.

Отфильтровать входной сигнал с помощью идентификатора Хампеля:

Создайте dsp.HampelFilter объект и набор его свойства.
Вызовите объект с аргументами, как будто это была функция.

Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты?

Создание

Синтаксис

hampFilt = dsp.HampelFilter

hampFilt = dsp.HampelFilter(Len)

hampFilt = dsp.HampelFilter(Len, Lim)

hampFilt = dsp.HampelFilter(Name,Value)

Описание

hampFilt = dsp.HampelFilter возвращает объект фильтра Hampel, hampFilt, использование свойств по умолчанию.

пример

hampFilt = dsp.HampelFilter(Len) устанавливает WindowLength свойство к Len.

hampFilt = dsp.HampelFilter(Len, Lim) устанавливает WindowLength свойство к Len и Threshold свойство к Lim.

Пример: hampFilt = dsp.HampelFilter(11,2);

hampFilt = dsp.HampelFilter(Name,Value) задает свойства с помощью Name,Value пары. Незаданные свойства имеют значения по умолчанию.

Свойства

развернуть все

Если в противном случае не обозначено, свойства являются ненастраиваемыми, что означает, что вы не можете изменить их значения после вызова объекта. Объекты блокируют, когда вы вызываете их, и release функция разблокировала их.

Если свойство является настраиваемым, можно изменить его значение в любое время.

Для получения дополнительной информации об изменении значений свойств смотрите Разработку системы в MATLAB Используя Системные объекты.

Если свойство перечислено как настраиваемое, то можно изменить его значение, даже когда объект заблокирован.

`WindowLength` — Длина раздвижного окна
11 (значение по умолчанию) | положительное нечетное скалярное целое число

Длина раздвижного окна в виде положительного нечетного скалярного целого числа. Окно конечных слайдов длины по данным и объект вычисляют среднее и среднее абсолютное отклонение данных в окне.

Типы данных: single | double

`Threshold` — Порог для определения выбросов
3 (значения по умолчанию) | положительный действительный скаляр

Порог для определения выбросов в виде положительного действительного скаляра. Для получения информации о том, как это свойство используется, чтобы обнаружить выброс, видеть Алгоритмы.

Настраиваемый: да

Типы данных: single | double

Использование

Синтаксис

y = hampFilt(x)

[y,isOutlier] = hampFilt(x)

Описание

пример

y = hampFilt(x) обнаруживает и удаляет выбросы каждого канала входного сигнала, x, независимо в зависимости от времени с помощью фильтра Hampel.

[y,isOutlier] = hampFilt(x) возвращает логический массив, isOutlier, в котором каждый true элемент указывает, что соответствующим элементом во входе является выброс. isOutlier одного размера с векторами ввода и вывода.

Входные параметры

развернуть все

`x` — Ввод данных
вектор | матрица

Ввод данных в виде вектора или матрицы. Объект принимает многоканальные входные параметры, то есть, m-by-n входные параметры размера, где m ≥ 1, и n> 1. m является количеством отсчетов в каждой системе координат (канал), и n является количеством каналов. Объект также принимает входные параметры переменного размера. После того, как объект заблокирован, можно изменить размер каждого входного канала, но вы не можете изменить количество каналов.

Типы данных: single | double

Выходные аргументы

развернуть все

`y` — Фильтрованные данные
вектор | матрица

Фильтрованные данные, возвращенные как вектор или матрица.

Типы данных: single | double

`isOutlier` — Укажите на выброс
`true` | `false`

Логический массив, элементы которого указывают, является ли соответствующим элементом во входном массиве выброс. Если элемент в isOutlier true, соответствующим элементом во входном массиве является выброс.

Типы данных: логический

Функции объекта

Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:

release(obj)

развернуть все

Характерный для всех системных объектов

`step`	Запустите алгоритм Системного объекта
`release`	Высвободите средства и позвольте изменения в значениях свойств Системного объекта и введите характеристики
`reset`	Сбросьте внутренние состояния Системного объекта

Примеры

свернуть все

Удалите высокочастотный шум Используя фильтр Hampel

Открыть скрипт

Отфильтруйте высокочастотный шум от шумного синусоидального сигнала с помощью фильтра Hampel. Сравните эффективность фильтра Hampel со средним фильтром.

Инициализация

Настройте dsp.HampelFilter и dsp.MedianFilter объект. Эти объекты используют метод раздвижного окна с длиной окна 7. Создайте осциллограф времени для того, чтобы просмотреть вывод.

Fs = 1000;
hampFilt = dsp.HampelFilter(7);
medFilt = dsp.MedianFilter(7);
scope  = timescope('SampleRate',Fs, ...
    'TimeSpanOverrunAction','Scroll', ...
    'TimeSpanSource','Property',...
    'TimeSpan',1,'ShowGrid',true, ...
    'LayoutDimensions',[3 1], ...
    'NumInputPorts',3);
scope.ActiveDisplay = 1;
scope.Title = 'Signal + Noise';
scope.YLimits = [-1 3];
scope.ActiveDisplay = 2;
scope.Title = 'Hampel Filter Output (Window Length = 7)';
scope.YLimits = [-1 1];
scope.ActiveDisplay = 3;
scope.Title = 'Median Filter Output (Window Length = 7)';
scope.YLimits = [-1 1];

Отфильтруйте шумный Sine wave Используя окно длины 7

Сгенерируйте шумный синусоидальный сигнал с частотой 10 Гц. Примените фильтр Hampel и средний объект фильтра к сигналу. Просмотрите вывод на осциллографе времени.

FrameLength = 256;
sine = dsp.SineWave('SampleRate',Fs,'Frequency',10,...
    'SamplesPerFrame',FrameLength);

for i = 1:500
    hfn = 3 * (rand(FrameLength,1) < 0.02);
    x = sine() + 1e-2 * randn(FrameLength,1) + hfn;
    y1 = hampFilt(x);
    y2 = medFilt(x);
    scope(x,y1,y2);
end
release(scope)

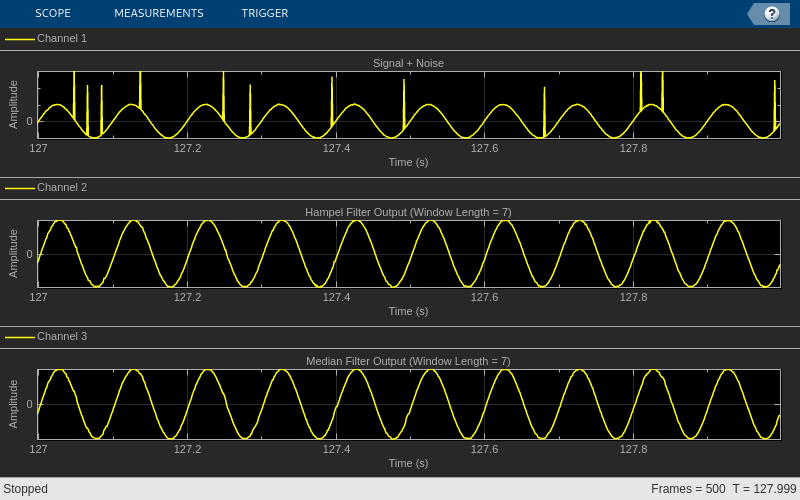

Оба фильтра удаляют высокочастотный шум. Однако, когда вы увеличиваете длину окна, фильтр Hampel предпочтен. В отличие от среднего фильтра, фильтр Hampel сохраняет форму синусоиды даже с большими длинами окна.

Отфильтруйте шумный Sine wave Используя окно длины 37

Увеличьте длину окна обоих фильтры к 37. Отфильтруйте шумную синусоиду и просмотрите отфильтрованный вывод на осциллографе времени. Чтобы изменить длину окна фильтров, необходимо выпустить объекты фильтра в начале цикла обработки.

release(hampFilt);
release(medFilt);
hampFilt.WindowLength = 37;
medFilt.WindowLength = 37;
scope.ActiveDisplay = 1;
scope.Title = 'Signal + Noise';
scope.ActiveDisplay = 2;
scope.Title = 'Hampel Filter Output (Window Length = 37)';
scope.ActiveDisplay = 3;
scope.Title = 'Median Filter Output (Window Length = 37)';
for i = 1:500
    hfn = 3 * (rand(FrameLength,1) < 0.02);
    x = sine() + 1e-2 * randn(FrameLength,1) + hfn;
    y1 = hampFilt(x);
    y2 = medFilt(x);
    scope(x,y1,y2);
end
release(scope)

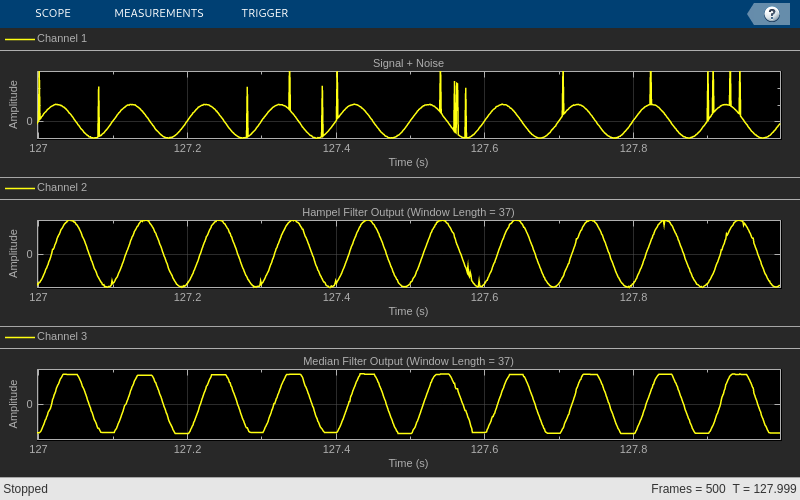

Средний фильтр сглаживает гребни и канавки синусоиды из-за средней операции по большому окну данных. Фильтр Hampel сохраняет форму сигнала, в дополнение к удалению выбросов.

Удалите высокочастотный шум из данных о гироскопе Используя фильтр Hampel

Открыть скрипт

Удалите высокочастотные выбросы из сигнала потоковой передачи использование dsp.HampelFilter Система object™.

Используйте dsp.MatFileReader Системный объект, чтобы считать файл MAT гироскопа. Файл содержит три столбца данных с каждым столбцом, содержащим 7 140 выборок. Эти три столбца представляют ось X, ось Y и данные оси z из датчика движения гироскопа. Выберите формат кадра 714 выборок так, чтобы каждый столбец данных содержал 10 систем координат. dsp.HampelFilter Системный объект использует длину окна 11. Создайте timescope объект просмотреть отфильтрованный вывод.

reader = dsp.MatFileReader('SamplesPerFrame',714,'Filename','LSM9DSHampelgyroData73.mat', ...
    'VariableName','data');
hampFilt = dsp.HampelFilter(11);
scope = timescope('NumInputPorts',1,'SampleRate',119,'YLimits',[-300 300], ...
    'ChannelNames',{'Input','Filtered Output'},...
    'TimeSpanSource','Property','TimeSpan',60,'ShowLegend',true);

Отфильтруйте данные о гироскопе с помощью dsp.HampelFilter Системный объект. Просмотрите отфильтрованные данные оси z в Time Scope.

for i = 1:10
    gyroData = reader();
    filteredData = hampFilt(gyroData);
    scope([gyroData(:,3),filteredData(:,3)]);
end

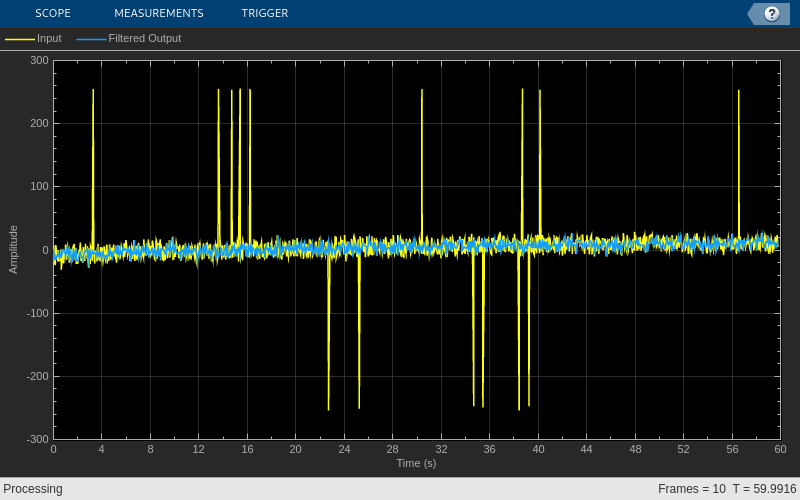

Фильтр Hampel удаляет все выбросы и сохраняет форму сигнала.

Больше о

развернуть все

Идентификатор Хампеля

Идентификатор Хампеля является изменением правила с тремя сигмами статистики, которая устойчива против выбросов.

Учитывая последовательность x ₁, x ₂, x ₃, …, _xn и раздвижное окно длины k, задает оценочное использование среднего и стандартного отклонения "точка-точка":

Локальная медиана — $m_{i} = median (x_{i - k}, x_{i - k + 1}, x_{i - k + 2}, \dots, x_{i}, \dots, x_{i + k - 2}, x_{i + k - 1}, x_{i + k})$
Стандартное отклонение $σ_{i} = κ median (| x_{i - k} - m_{i} |, \dots, | x_{i + k} - m_{i} |),$ где $κ = \frac{1}{\sqrt{2} {erfc}^{- 1} (1 / 2)} \approx 1.4826$

Количество _σi /κ известно как среднее абсолютное отклонение (MAD).

Если демонстрационный _xi таков что

$| x_{i} - m_{i} | > n_{σ} σ_{i}$

для заданного порога _nσ затем идентификатор Хампеля объявляет _xi выброс и заменяет его на _mi. Если _nσ 0, то фильтр Hampel ведет себя как обычный средний фильтр.

Алгоритмы

Для данной выборки данных, _xs, алгоритма:

Сосредотачивает окно нечетной длины на текущей выборке.
Вычисляет локальную медиану, _mi, и стандартное отклонение, _σi, по активному окну данных.
Сравнивает текущую выборку с _nσ × _σi, где _nσ является пороговым значением. Если $| x_{s} - m_{i} | > n_{σ} \times σ_{i}$ , фильтр идентифицирует текущую выборку, _xs, как выброс и заменяет его на среднее значение, _mi.

Рассмотрите систему координат данных, которые передаются в фильтр Hampel.

В этом примере фильтр Hampel двигает окно длины 5 (Len) по данным. Фильтр имеет пороговое значение 2 (_nσ). Чтобы иметь полное окно в начале системы координат, алгоритм фильтра предварительно ожидает систему координат с Len – 1 нуль. Чтобы вычислить первую выборку выхода, окно сосредотачивается на ${[\frac{L e n - 1}{2} + 1]}^{th}$ выборка в добавленной системе координат, третий нуль в этом случае. Фильтр вычисляет медиану, среднее абсолютное отклонение и стандартное отклонение по данным в локальном окне.

Текущая выборка: _xs = 0.
Окно данных: win = [0 0 0 0 1].
Локальная медиана: _mi = медиана ([0 0 0 0 1]) = 0.
Среднее абсолютное отклонение: $m a d_{i} = median (| x_{i - k} - m_{i} |, \dots, | x_{i + k} - m_{i} |)$ . Для этого окна данных, $m a d = median (| 0 - 0 |, \dots, | 1 - 0 |) = 0$ .
Стандартное отклонение: _σi = κ × _madi = 0, где $κ = \frac{1}{\sqrt{2} {erfc}^{- 1} (1 / 2)} \approx 1.4826$ .
Текущая выборка, _xs = 0, не выполняет отношение для определения выбросов.

$[| x_{s} - m_{i} | = 0] > [(n_{σ} \times σ_{i}) = 0]$
Поэтому Hampel фильтруют выходные параметры текущая входная выборка, _xs = 0.

Повторите эту процедуру для каждой последующей выборки, пока алгоритм не сосредоточит окно на ${[E n d - \frac{L e n - 1}{2}]}^{th}$ выборка, отмеченная как End. Поскольку окно, сосредоточенное на последнем $\frac{L e n - 1}{2}$ выборки не могут быть полными, эти выборки обрабатываются со следующей системой координат входных данных.

Вот первая выходная система координат, которую генерирует фильтр Hampel:

Седьмая выборка добавленного входного кадра, 23, является выбросом. Фильтр Hampel заменяет эту выборку на медиану по локальному окну [4 9 23 8 12].

Ссылки

[1] Боденхэм, декан. “Адаптивное обнаружение фильтрации и изменения для потоковой передачи данных”. PH.D. Тезис. Имперский колледж, Лондон, 2012.

[2] Лю, Hancong, Сириш Шах и Вэй Цзян. “Онлайновое определение выбросов и очистка данных”. Компьютеры и Химическое машиностроение. Издание 28, март 2004, стр 1635–1647.

[3] Suomela, Юкка. Медианная фильтрация эквивалентна сортировке, 2014.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

Смотрите системные объекты в Генерации кода MATLAB (MATLAB Coder).
