deleteCursor

Удалите курсор Logic Analyzer

свернуть все на странице

Синтаксис

deleteCursor(scope,tag)

Описание

пример

deleteCursor(scope,tag) удаляет курсор Logic Analyzer, заданный входным тегом.

Примеры

свернуть все

Измените курсоры Logic Analyzer программно

Скрипт Open Live Script

В этом примере показано, как использовать функции, чтобы создать, управлять и удалить курсоры в dsp.LogicAnalyzer объект.

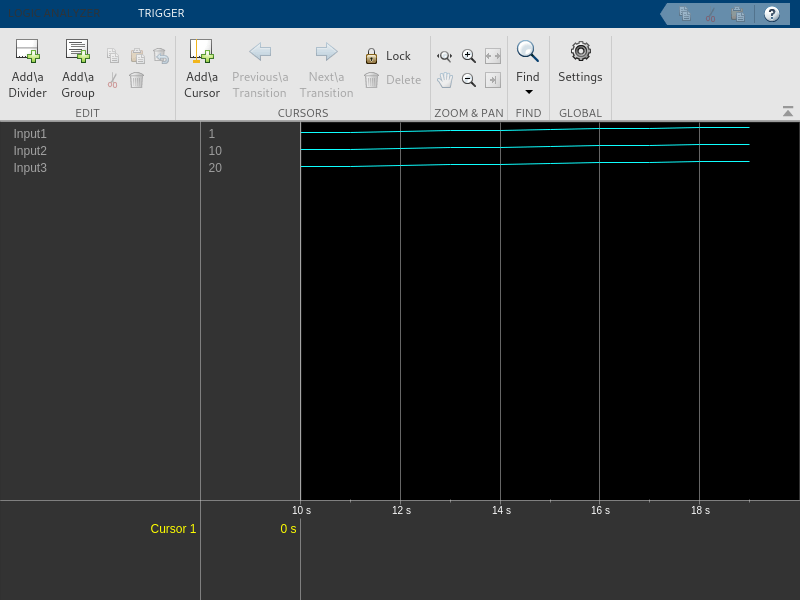

Создайте Logic Analyzer и сигналы

scope = dsp.LogicAnalyzer('NumInputPorts',3);
for ii = 1:20
    scope(ii,10*ii,20*ii);
end

Добавьте курсор

Добавьте курсор в 15 секунд и покажите информацию о курсоре.

cursor = addCursor(scope,'Location',15,'Color','Cyan');
getCursorInfo(scope,cursor)

ans = struct with fields:
    Location: 15
       Color: [0 1 1]
      Locked: 0
         Tag: 'C2'

Измените курсор

Измените цвет курсора в пурпурный.

hide(scope)
modifyCursor(scope,cursor,'Color','Magenta')
show(scope)

Удалите курсор

Удалите желтый курсор в 0 секунды.

hide(scope)
tags = getCursorTags(scope);
deleteCursor(scope,tags{1});
show(scope)

Входные параметры

свернуть все

`scope` — Объект Logic Analyzer, из которого вы хотите удалить курсор
`dsp.LogicAnalyzer` указатель на объект

Объект Logic Analyzer, из которого вы хотите удалить курсор в виде указателя на dsp.LogicAnalyzer объект.

`tag` — Пометьте идентификацию который курсор удалить
случайным образом присвоенный вектор символов

Тег, идентифицирующий, который курсор удалить в виде случайным образом присвоенного вектора символов.

Пример: deleteCursor(scope,tag) удаляет курсор из Logic Analyzer.

Типы данных: char | string

Введенный в R2013a
