setCursorDataLabels
Настройте метки данных для измерений курсора
Синтаксис
Описание
Примеры
Курсор набора Маркирует на dsp.MatrixViewer
В этом примере показано, как установить метки данных для измерений курсора на dsp.MatrixViewer Системный объект.

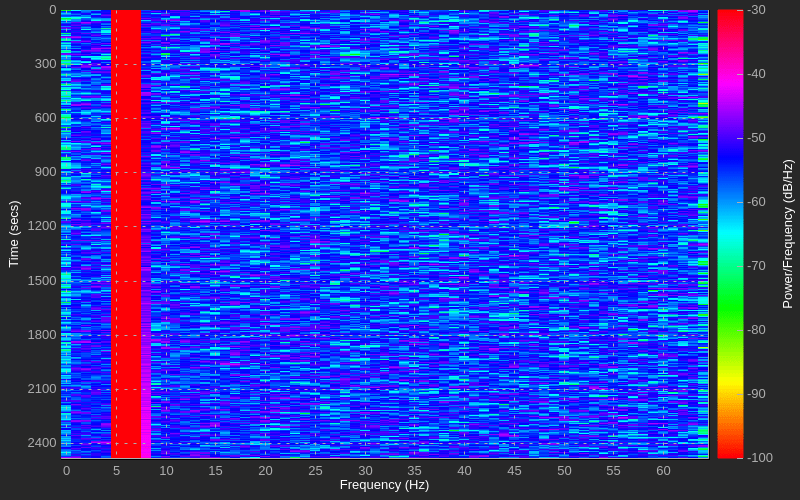

Отобразите сигнал щебета на dsp.MatrixViewer осциллограф.
Fs = 233e3; frameSize = 20e3; chirp = dsp.Chirp("SampleRate",Fs,"SamplesPerFrame",frameSize,... "InitialFrequency",11e3,"TargetFrequency",11e3+55e3,... "Type","Quadratic"); scope = dsp.MatrixViewer(... "ColorBarLabel","Power/Frequency (dB/Hz)",... "XLabel","Frequency (Hz)",... "YLabel","Time (secs)",... "Colormap","hsv",... "ColorLimits",[-100,-30]); y = chirp() + 0.05*randn(frameSize,1); [~,~,~,Ps] = spectrogram(y,128,120,128,1e3); val = 10*log10(abs(Ps)'+eps); scope(val);
Измените метки данных для измерений курсора, чтобы совпадать с типом данных в матрице.
setCursorDataLabels(scope,["Hz","Sec","db/Hz"])

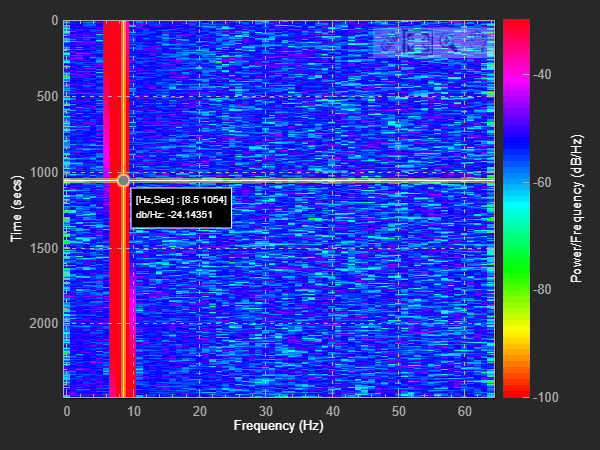

Включите измерения курсора путем нажатия кнопки курсора на панели инструментов осей. Когда вы наводите на курсор, подсказка показывает вам значения данных с новыми метками данных.
Входные параметры
Смотрите также
Введенный в R2019a
