Отправьте и получите пакеты UDP с помощью dsp.UDPSender и dsp.UDPReceiver Системные объекты. Вычислите количество байтов, успешно переданных.

Примечание: Если вы используете R2016a или более ранний релиз, заменяете каждый вызов объекта с эквивалентным синтаксисом шага. Например, obj(x) становится step(obj,x).

Установите RemoteIPPort из отправителя UDP и LocalIPPort из приемника UDP к 31000. Установите длину вектора данных к 128 выборки, который меньше значения MaximumMessageLength свойство приемника. Чтобы предотвратить потерю пакетов, вызовите setup метод на объекте приемника перед первым вызовом объектного алгоритма.

udpr = dsp.UDPReceiver('LocalIPPort',31000);
udps = dsp.UDPSender('RemoteIPPort',31000);

setup(udpr);

bytesSent = 0;
bytesReceived = 0;
dataLength = 128;

В каждом цикле итерации отправьте и получите пакет данных. В конце цикла используйте fprintf функционируйте, чтобы распечатать количество байтов, отправленных отправителем и количеством байтов, полученных приемником.

for k = 1:20
   dataSent = uint8(255*rand(1,dataLength));
   bytesSent = bytesSent + dataLength;
   udps(dataSent);
   dataReceived = udpr();
   bytesReceived = bytesReceived + length(dataReceived);
end

release(udps);
release(udpr);

fprintf('Bytes sent:     %d\n', bytesSent);

Bytes sent:     2560

fprintf('Bytes received: %d\n', bytesReceived);

Bytes received: 2560

Локальный номер порта IP dsp.UDPReceiver возразите и удаленный номер порта IP dsp.UDPSender объект является настраиваемым в сгенерированном коде. Сгенерируйте файл MEX от receiver функция, которая содержит алгоритм, чтобы получить данные о синусоиде по сети UDP. Измените удаленный номер порта IP приемника UDP, не регенерируя файл MEX. Проверьте количество байтов, отправленных и полученных по сети.

Примечание: Этот пример запускается только в R2017a или позже.

Вход к receiver функция является локальным номером порта IP dsp.UDPReceiver Система object™. Выход этой функции является количеством байтов, полученных от сети UDP.

type receiver

function [bytesReceived] = receiver(portnumber)

persistent udpRx

if isempty(udpRx)
    udpRx = dsp.UDPReceiver('MessageDataType','double');
end

udpRx.LocalIPPort = portnumber;
dataReceived = udpRx();
bytesReceived = length(dataReceived);

dsp.UDPSender объект с remoteIPPort набор номера к 65 000 отправляет данные по сети UDP. dsp.UDPReceiver объект с LocalIPPort набор номера к 65 000 получает данные из сети UDP. Данные являются синусоидой, содержащей 250 выборок на систему координат.

portnumber = 65000;
udpSend = dsp.UDPSender('RemoteIPPort',portnumber);
sine = dsp.SineWave('SamplesPerFrame',250);

bytesSent = 0;
bytesReceived = 0;
dataLength = 250;

for i = 1:10
dataSent = sine();
bytesSent = bytesSent + dataLength;
udpSend(dataSent);
bytesReceived = bytesReceived + receiver(portnumber);
end
fprintf('Number of bytes sent: %d', bytesSent);

Number of bytes sent: 2500

fprintf('Number of bytes received: %d', bytesReceived);

Number of bytes received: 2250

Данные отправлены и получены успешно по сети UDP. Исходные данные пропущены из-за издержек.

Сгенерируйте файл MEX от receiver.m функция.

codegen receiver -args {65000}

Code generation successful.

Выпустите отправителя и измените RemotePort номер к 25 000. LocalIPPort количество приемника продолжает быть 65000. Поскольку номера портов отличаются, данные не передаются успешно.

release(udpSend)
portnumberTwo = 25000;
udpSend.RemoteIPPort = portnumberTwo;
bytesReceived = 0;
bytesSent = 0;
for i = 1:10
dataSent = sine();
bytesSent = bytesSent + dataLength;
udpSend(dataSent);
bytesReceived = bytesReceived + receiver_mex(portnumber);
end
fprintf('Number of bytes sent: %d', bytesSent);

Number of bytes sent: 2500

fprintf('Number of bytes received: %d', bytesReceived);

Number of bytes received: 0

Очистите файл MEX и измените локальный номер порта IP приемника к 25 000. Очистка MEX позволяет номеру порта приемника измениться, не имея необходимость регенерировать MEX. Номера портов отправителя и соответствия приемника. Проверьте, передаются ли данные успешно.

clear mex %#ok
bytesReceived = 0;
bytesSent = 0;
for i = 1:10
dataSent = sine();
bytesSent = bytesSent + dataLength;
udpSend(dataSent);
bytesReceived = bytesReceived + receiver_mex(portnumberTwo);
end
fprintf('Number of bytes sent: %d', bytesSent);

Number of bytes sent: 2500

fprintf('Number of bytes received: %d', bytesReceived);

Number of bytes received: 2250

Данные передаются успешно по сети UDP. Исходные данные пропущены из-за издержек.

Вычислите STFT синусоиды и передайте комплексные данные STFT по сети UDP. В стороне приемника вычислите ISTFT принятых данных. Визуализируйте отправленные данные, и данные получили использование осциллографа времени.

dsp.UDPSender объект может отправить комплексные данные. Для того, чтобы включить dsp.UDPReceiver объект получить комплексные данные, установите IsMessageComplex свойство к true.

udps = dsp.UDPSender('RemoteIPPort',31000);
udpr = dsp.UDPReceiver('LocalIPPort',31000,...
    'IsMessageComplex',true,...
    'MessageDataType','double');

setup(udpr);

bytesSent = 0;
bytesReceived = 0;
dataLength = 128;

Инициализируйте dsp.STFT и dsp.ISTFT Системные объекты с периодическим hann окно длины 120 выборок и продолжительность перекрытия 60 выборок. Установите длину БПФ на 128.

winLen = 120;
overlapLen = 60;

frameLen = winLen-overlapLen;
stf = dsp.STFT(...
    'Window',hann(winLen,'periodic'),...
    'OverlapLength',overlapLen,'FFTLength',128);
istf = dsp.ISTFT(...
    'Window',hann(winLen,'periodic'),...
    'OverlapLength',overlapLen,...
    'WeightedOverlapAdd',0);

Вход является синусоидальным сигналом с частотой 100 Гц, частотой дискретизации 1 000 Гц, и с 60 выборками на каждую систему координат сигнала.

sine = dsp.SineWave(...
    'SamplesPerFrame',winLen-overlapLen,...
    'Frequency',100);

Инициализируйте timescope объект с частотой дискретизации 1 000 Гц и отрезком времени 0,09. Delay объект корректирует длину перекрытия при сравнении входа с восстановленным выходным сигналом.

ts  = timescope('SampleRate',1000,...
    'ShowLegend',true,...
    'YLimits',[-1 1],...
    'TimeSpanSource','Property',...
    'TimeSpan',.09,...
    'ChannelNames',{'Input','Reconstructed'});
dly = dsp.Delay('Length',overlapLen);

Комплекс передачи данные STFT синусоиды по сети UDP. Вычислите ISTFT принятых данных. Сравните вход, x, к восстановленному выходу, y. Из-за задержки, введенной объектами, восстановленный выход смещен вовремя по сравнению с входом. Поэтому, чтобы выдержать сравнение, возьмите норму различия между восстановленным выходом, y, и предыдущий вход, xprev.

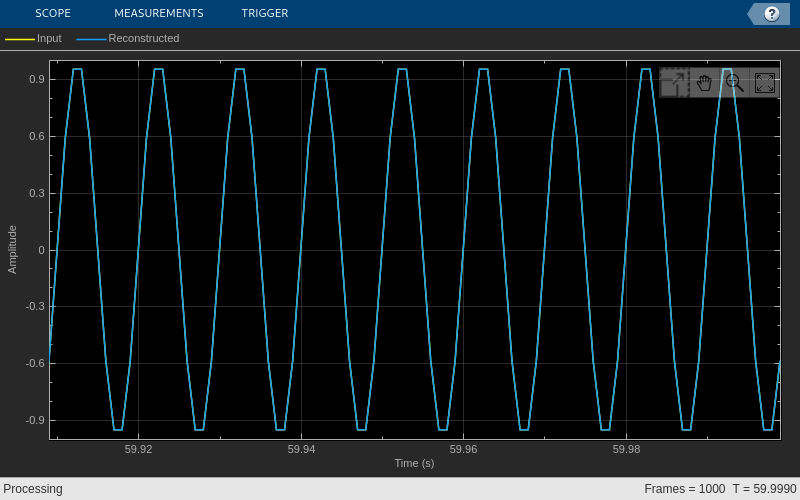

Визуализируйте сигналы с помощью осциллографа времени. Вы видите, что восстановленный сигнал перекрывается очень тесно с входным сигналом.

n = zeros(1,1e3);
xprev = 0;
for k = 1:1e3
   x = sine();
   X = stf(x);
   bytesSent = bytesSent + length(X);
   udps(X);
   dataReceived = udpr();
   if (~isempty(dataReceived))
       y = istf(dataReceived);
   end
   n(1,k) = norm(y-xprev);
   xprev = x;
   bytesReceived = bytesReceived + length(dataReceived);
   ts([dly(x),y]);
end

Норма различия очень мала, указывая, что выходной сигнал является отлично восстановленной версией входного сигнала.

max(abs(n))

ans = 5.3870e-14

Выпустите объекты UDP.

release(udps);
release(udpr);

Некоторые отправленные пакеты могут быть потеряны во время передачи из-за природы с потерями протокола UDP. Чтобы проверять на потерю, сравните байты, отправленные в полученные байты.

fprintf('Bytes sent:     %d\n', bytesSent);

Bytes sent:     128000

fprintf('Bytes received: %d\n', bytesReceived);

Bytes received: 128000
