equiripple
Equiripple односкоростной КИХ-фильтр от объекта спецификации
Синтаксис
equiFilt = design(d,'equiripple','SystemObject',true)
equiFilt = design(d,'equiripple',designoption,value,...,'SystemObject',true)
Описание
equiFilt = design(d,'equiripple','SystemObject',true) проектирует equiripple КИХ-цифровой фильтр с помощью технических требований, предоставленных в объекте d. Проекты фильтра Equiripple минимизируют максимальную пульсацию в полосах пропускания и полосах задерживания.
Когда вы используете equiripple с объектами спецификации фильтров Найквиста вы можете столкнуться со случаями проекта, где создание фильтра не сходится. Ошибки сходимости происходят в основном в больших порядке фильтра, или маленьких ширинах перехода или больших затуханиях в полосе задерживания. Эти технические требования, одни или объединенные, могут вызвать отказы проекта. Для получения дополнительной информации обратитесь к fdesign.nyquist в онлайновой Системе справочной информации.
equiFilt = design(d,'equiripple',designoption,value,...,'SystemObject',true) возвращает equiripple КИХ-фильтр, где вы задаете проектные решения как входные параметры.
Чтобы определить доступные проектные решения, использовать designopts со спецификацией возражают и метод разработки как входные параметры как показано.
designopts(d,'method')
Для полной справки об использовании equiripple, обратитесь к системе справочной информации командной строки. Например, чтобы получить определенную информацию об использовании equiripple с d, объект спецификации, введите следующее в подсказке MATLAB.
help(d,'equiripple')
Примеры
Спроектируйте односкоростной фильтр Equiripple
Design a single-rate equiripple filter from a halfband filter specification object. Notice the help command used to learn about the options for the specification object and method.
d = fdesign.halfband('tw,ast',0.1,80); designmethods(d,'Systemobject',true)
Design Methods that support System objects for class fdesign.halfband (TW,Ast): butter ellip iirlinphase equiripple kaiserwin
help(d,'equiripple') DESIGN Design a Equiripple FIR filter.
HD = DESIGN(D, 'equiripple') designs a Equiripple filter specified by the
FDESIGN object D, and returns the DFILT/MFILT object HD.
HD = DESIGN(D, ..., 'SystemObject', true) implements the filter, HD,
using a System object instead of a DFILT/MFILT object.
HD = DESIGN(..., 'FilterStructure', STRUCTURE) returns a filter with the
structure STRUCTURE. STRUCTURE is 'dffir' by default and can be any of
the following:
'dffir'
'dffirt'
'dfsymfir'
'fftfir'
Some of the listed structures may not be supported by System object
filters. Type validstructures(D, 'equiripple', 'SystemObject', true) to
get a list of structures supported by System objects.
HD = DESIGN(..., 'MinPhase', MPHASE) designs a minimum-phase filter
when MPHASE is TRUE. MPHASE is FALSE by default.
HD = DESIGN(..., 'StopbandShape', SHAPE) designs a filter whose stopband
has the shape defined by SHAPE. SHAPE can be 'flat', '1/f', or 'linear'.
SHAPE is 'flat' by default.
HD = DESIGN(..., 'StopbandDecay', DECAY) specifies the decay to use when
'StopbandShape' is not set to 'flat'. When the shape is '1/f' this
specifies the power that 1/f is raised. When shaped is 'linear' this
specifies the slope of the stopband in dB/rad/s.
% Example #1 - Design a halfband lowpass equiripple filter with increased stopband attenuation.
TW = 0.1; % Transition Width
Ast = 80; % Stopband Attenuation (dB)
h = fdesign.halfband('Type','Lowpass','TW,Ast',TW,Ast);
Hd = design(h, 'equiripple', 'StopbandShape','linear','StopbandDecay',50);
fvtool(Hd)
designopts(d,'equiripple')ans = struct with fields:
FilterStructure: 'dffir'
MinPhase: 0
StopbandShape: 'flat'
StopbandDecay: 0
SystemObject: 0
equiFilt = design(d,'equiripple','stopbandshape','flat','SystemObject',true); fvtool(equiFilt);
fvtool показывает equiripple природу фильтра.
Спроектируйте КИХ-фильтр Equiripple с Прямой Формой транспонированная структура
Этот пример проектирует фильтр equiripple с транспонированной структурой прямой формы путем определения аргумента 'FilterStructure'. Чтобы установить проектные решения для фильтра, используйте designopts метод и объект opts опций.
d = fdesign.lowpass('fp,fst,ap,ast'); opts = designopts(d,'equiripple'); opts.FilterStructure='dffirt'; opts.DensityFactor=20
opts = struct with fields:
FilterStructure: 'dffirt'
DensityFactor: 20
MinPhase: 0
MaxPhase: 0
MinOrder: 'any'
StopbandShape: 'flat'
StopbandDecay: 0
UniformGrid: 1
SystemObject: 0
firFilt = design(d,'equiripple','SystemObject',true,opts)
firFilt =
dsp.FIRFilter with properties:
Structure: 'Direct form transposed'
NumeratorSource: 'Property'
Numerator: [-0.0024 -0.0021 0.0068 0.0167 0.0111 -0.0062 ... ]
InitialConditions: 0
Show all properties

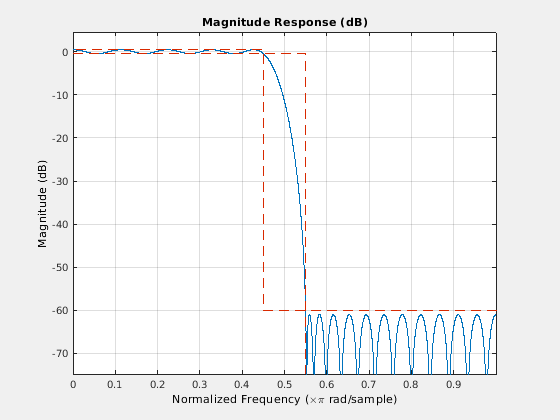

fvtool(firFilt);
MaxPhase проектное решение для equripple КИХ-фильтров в настоящее время только доступно для lowpass, highpass, полосы пропускания и заграждающих фильтров.
