Фильтр окна Кайзера от объекта спецификации
kFilter = design(d,'kaiserwin','SystemObject',true)
kFilter = design(d,'kaiserwin',designoption,value,designoption,...
value,'SystemObject',true)
kFilter = design(d,'kaiserwin','SystemObject',true) проектирует цифровой фильтр kFilter это использует окно Кайзера. Для kaiserwin чтобы работать правильно, порядок фильтра в объекте технических требований должен быть четным. Кроме того, фильтры высшего порядка (порядок фильтра, больше, чем 120), имеют тенденцию быть более точными для меньших ширин перехода. kaiserwin возвращает предупреждение, когда ваш порядок фильтра может быть слишком низким, чтобы спроектировать ваш фильтр точно.
kFilter = design(d,'kaiserwin',designoption,value,designoption,... возвращает фильтр, где вы задаете проектные решения как входные параметры, и процесс проектирования использует метод окна Кайзера.
value,'SystemObject',true)
Чтобы определить доступные проектные решения, использовать designopts со спецификацией возражают и метод разработки как входные параметры как показано.
designopts(d,'method')
Для полной справки об использовании kaiserwin, обратитесь к системе справочной информации командной строки. Например, чтобы получить определенную информацию об использовании kaiserwin с d, объект спецификации, введите следующее в подсказке MATLAB.
help(d,'kaiserwin')
Этот пример проектирует прямой КИХ-фильтр формы от объекта спецификации полуленточного фильтра.
d = fdesign.halfband('n,tw',200,0.01); hbFilter = design(d,'kaiserwin','filterstructure','dffir',... 'SystemObject',true)
hbFilter =
dsp.FIRFilter with properties:
Structure: 'Direct form'
NumeratorSource: 'Property'
Numerator: [0 -0.0028 0 0.0029 0 -0.0030 0 0.0030 0 -0.0031 ... ]
InitialConditions: 0
Show all properties
fvtool(hbFilter);
В этом примере, kaiserwin использует объект спецификации фильтров интерполяции.
d = fdesign.interpolator(4,'lowpass'); interpFilter= design(d,'kaiserwin','SystemObject',true)
interpFilter =
dsp.FIRInterpolator with properties:
InterpolationFactor: 4
NumeratorSource: 'Property'
Numerator: [3.4579e-04 2.6057e-04 -4.2478e-05 -4.6005e-04 ... ]
Show all properties

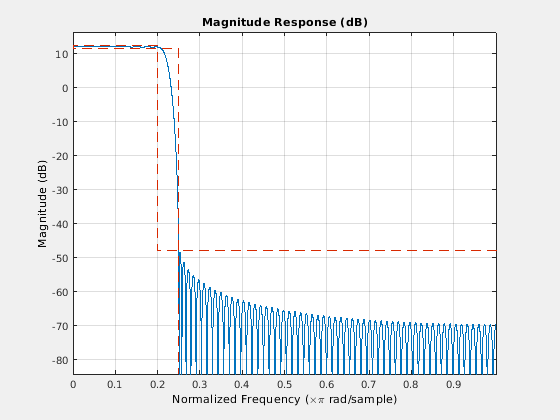

fvtool(interpFilter);
