fdesign.notch

Отметьте спецификацию фильтра

свернуть все на странице

Синтаксис

notchSpecs = fdesign.notch

notchSpecs = fdesign.notch(n,f0,q)

notchSpecs = fdesign.notch(spec,value1,...,valueN)

notchSpecs = fdesign.notch(___,Fs)

notchSpecs = fdesign.notch(___,magunits)

Описание

fdesign.notch функция возвращает a notch объект спецификации создания фильтра, который содержит технические требования для фильтра, такие как неравномерность в полосе пропускания, затухание в полосе задерживания и порядок фильтра. Затем используйте design функционируйте, чтобы спроектировать фильтр от объекта технических требований создания фильтра.

Для большего количества опций управления см. Процедуру Создания фильтра. Для полного рабочего процесса см. Проект Фильтр в Fdesign — Обзор Процесса.

notchSpecs = fdesign.notch создает объект спецификации фильтров метки с набором порядка фильтра к 10, центральным набором частоты к 0,5 и набором добротности к 2,5.

notchSpecs = fdesign.notch(n,f0,q) создает объект спецификации фильтров метки с порядком фильтра, центральной частотой и добротностью, заданной n, f0, и q, соответственно.

пример

notchSpecs = fdesign.notch(spec,value1,...,valueN) создает объект спецификации фильтров метки с конкретным порядком фильтра, центральной частотой и другими опциями спецификации. Укажите на опции, вы хотите задать в выражении spec. После выражения задайте значение для каждой опции.

notchSpecs = fdesign.notch(___,Fs) обеспечивает частоту дискретизации сигнала, который будет отфильтрован.

notchSpecs = fdesign.notch(___,magunits) обеспечивает модули для любой данной спецификации величины. magunits может быть одно из следующего: 'linear', 'dB', или 'squared'. Если этот аргумент не использован, 'dB' принят. Технические требования величины всегда преобразуются и хранятся в децибелах независимо от того, как они были заданы. Если Fs обеспечивается, magunits должен следовать за Fs в списке входных параметров.

Примеры

свернуть все

Спроектируйте фильтр метки

Скрипт Open Live Script

Спроектируйте прямую форму я надрезающий фильтр, который имеет порядка фильтра 6, центральную частоту 0,5, добротность 10 и неравномерность в полосе пропускания 1 дБ.

Создайте notch объект спецификации создания фильтра использование fdesign.notch функционируйте и задайте эти расчетные параметры.

notchSpecs  = fdesign.notch('N,F0,Q,Ap',6,0.5,10,1);

Спроектируйте фильтр метки с помощью design функция. Получившимся фильтром является dsp.BiquadFilter Система object™. Для получения дополнительной информации о том, как применить этот фильтр на потоковую передачу данных, обратитесь к dsp.BiquadFilter.

notchFilt = design(notchSpecs,'SystemObject',true)

notchFilt =
  dsp.BiquadFilter with properties:

                   Structure: 'Direct form II'
             SOSMatrixSource: 'Property'
                   SOSMatrix: [3x6 double]
                 ScaleValues: [4x1 double]
           InitialConditions: 0
    OptimizeUnityScaleValues: true

  Show all properties

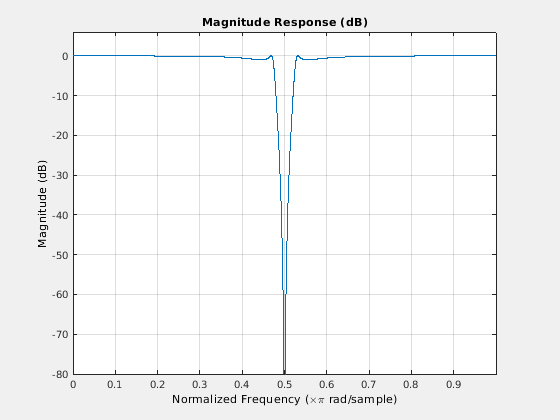

Визуализируйте частотную характеристику спроектированного фильтра с помощью fvtool.

fvtool(notchFilt)

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes object and other objects of type uitoolbar, uimenu. The axes object with title Magnitude Response (dB) contains an object of type line.

Входные параметры

свернуть все

`spec` — Спецификация
`'N,F0,Q'` (значение по умолчанию) | `'N,F0,Q,Ap'` | `'N,F0,Q,Ast'` | ...

Выражение спецификации в виде одного из этих векторов символов:

'N,F0,Q' (значение по умолчанию)
'N,F0,Q,Ap'
'N,F0,Q,Ast'
'N,F0,Q,Ap,Ast'
'N,F0,BW'
'N,F0,BW,Ap'
'N,F0,BW,Ast'
'N,F0,BW,Ap,Ast'

Эта таблица описывает каждую опцию, которая может появиться в выражении.

Опция спецификации	Описание
`N`	Порядок фильтра (должен быть четным),
`F0`	Центральная частота
`Q`	Добротность
`BW`	Полоса пропускания на 3 дБ
`Ap`	Неравномерность в полосе пропускания (дБ)
`Ast`	Затухание в полосе задерживания (дБ)

Методы разработки, доступные для разработки фильтра, зависят от выражения спецификации. Можно получить эти методы с помощью designmethods функция. Таблица приводит каждое выражение спецификации, поддержанное fdesign.notch и соответствующие доступные методы разработки.

Выражение спецификации	Поддерживаемый метод разработки	Отфильтруйте описание
`'N,F0,Q'`	`butter`	Цифровой фильтр Баттерворта
`'N,F0,Q,Ap'`	`cheby1`	Чебышевский цифровой фильтр Типа I
`'N,F0,Q,Ast'`	`cheby2`	Чебышевский цифровой фильтр Типа II
`'N,F0,Q,Ap,Ast'`	`ellip`	Эллиптический цифровой фильтр
`'N,F0,BW'`	`butter`	Цифровой фильтр Баттерворта
`'N,F0,BW,Ap'`	`cheby1`	Чебышевский цифровой фильтр Типа I
`'N,F0,BW,Ast'`	`cheby2`	Чебышевский цифровой фильтр Типа II
`'N,F0,BW,Ap,Ast'`	`ellip`	Эллиптический цифровой фильтр

Чтобы спроектировать фильтр, вызовите design функция с одним из этих методов разработки как вход. Можно выбрать тип ответа фильтра путем передачи 'FIR' или 'IIR' к design функция. Для получения дополнительной информации смотрите design.

Для получения дополнительной информации о процедуре см. Процедуру Создания фильтра. Для примера смотрите Фильтр Метки Проекта.

`value1,...,valueN` — Значения спецификации
список, разделенный запятыми значений

Значения спецификации в виде списка, разделенного запятыми значений. Задайте значение для каждой опции в spec в том же порядке, что опции появляются в выражении.

Пример: d = fdesign.notch('N,F0,BW,Ast',n,f0,bw,ast)

Аргументы ниже описывают больше деталей для каждой опции в выражении.

`n` — Порядок фильтра
даже положительное целое число

Порядок фильтра в виде ровного положительного целого числа.

`f0` — Центральная частота
скаляр

Центральная частота фильтра в виде скаляра. Когда входная частота дискретизации Fs задан, центральная частота находится в Гц. Когда входная частота дискретизации не задана, центральная частота находится в нормированных единицах между 0 и 1.

`q` — Добротность
положительная скалярная величина

Добротность фильтра в виде действительной положительной скалярной величины.

Добротность фильтра задана как отношение центральной частоты к полосе пропускания на 3 дБ.

$q = f_{0} / b w$

`bw` — Полоса пропускания на 3 дБ
скаляр

Полоса пропускания на 3 дБ фильтра в виде действительного скаляра.

Задайте значение полосы пропускания на 3 дБ в нормированных единицах частоты между 0 и 1. Если вы задаете частоту дискретизации Fs, затем задайте значение полосы пропускания в Гц вместо этого.

`ap` — Неравномерность в полосе пропускания
положительная скалярная величина

Неравномерность в полосе пропускания в виде положительной скалярной величины в дБ. Если magunits 'linear' или 'squared', неравномерность в полосе пропускания преобразована и сохранена в дБ функцией независимо от того, как это было задано.

Типы данных: double

`ast` — Затухание в полосе задерживания
положительная скалярная величина

Затухание в полосе задерживания фильтра в виде положительной скалярной величины в дБ. Если magunits 'linear' или 'squared', затухание в полосе задерживания преобразовано и сохранено в дБ функцией независимо от того, как это было задано.

`Fs` — Частота дискретизации
скаляр

Частота дискретизации сигнала, который будет отфильтрован в виде скаляра в Гц. Задайте частоту дискретизации как скаляр, запаздывающий другие введенные численные значения. Когда Fs обеспечивается, Fs принят, чтобы быть в Гц, как все другие введенные значения частоты. Обратите внимание на то, что вы не должны менять струну спецификации.

Рассмотрите спецификацию проекта, где N установлен в 4, F0 установлен в 1 200 Гц, и Q установлен в 6,5. Задайте частоту дискретизации входного сигнала как 8 000 Гц. Вот то, как проект выглядит:

d = fdesign.notch('N,F0,Q',4,1200,6.5,8e3); filt = design(d,'Systemobject',true);

`magunits` — Единицы величины
`'dB'` (значение по умолчанию) | `'linear'` | `'squared'`

Модули спецификации величины в виде 'dB', 'linear', или 'squared'. Если этот аргумент не использован, 'dB' принят. Обратите внимание на то, что технические требования величины всегда преобразуются и хранятся в дБ независимо от того, как они были заданы. Если Fs один из входных параметров, magunits должен быть задан после Fs в списке входных параметров.

Выходные аргументы

свернуть все

`notchSpecs` — Отметьте объект спецификации создания фильтра
`notch` объект

Отметьте объект спецификации создания фильтра, возвращенный как notch объект. Поля объекта зависят от spec вектор вводимого символа.

Рассмотрите пример где spec аргумент установлен в 'N,F0,Q,Ap,Ast', и соответствующие значения установлены к 6, 0.5, 10, 1, 80, соответственно. notch объект спецификации создания фильтра заполняется со следующими полями:

Смотрите также

Введенный в R2011a
