Ограниченная полоса equiripple КИХ-фильтр
b = fircband(n,f,a,w,c)
b = fircband(n,f,a,s)
b = fircband(...,'1')
b = fircband(...,'minphase')
b = fircband(..., 'check')
b = fircband(...,{lgrid})
[b,err] = fircband(...)
[b,err,res] = fircband(...)
fircband минимаксный алгоритм создания фильтра, который вы используете, чтобы спроектировать следующие типы действительных КИХ-фильтров:
Типы 1-4 линейная фаза
Тип 1 является даже порядком, симметричным
Тип 2 является нечетным порядком, симметричным
Тип 3 является даже порядком, антисимметричным
Тип 4 является нечетным порядком, антисимметричным
Минимальная фаза
Максимальная фаза
Минимальный порядок (даже или нечетный), дополнительная пульсация
Максимальная пульсация
Ограниченная пульсация
Полоса одно точки (отметка и худой)
Принудительное усиление
Произвольная частотная характеристика формы изгибает фильтры
b = fircband(n,f,a,w,c) фильтры проектов, ограничивавшие ошибочные величины (пульсации). c массив ячеек из символьных векторов той же длины как w. Записи c должен быть любой 'c' указать что соответствующий элемент в w ограничение (пульсация для той полосы не может превысить то значение), или 'w' указание, что соответствующая запись в w вес. Должна быть по крайней мере одна неограниченная полоса — c должен содержать по крайней мере один w запись. Например, пример 'Проектирует Ограниченный Фильтр Lowpass', использует вес одного в полосе пропускания и ограничивает пульсацию полосы задерживания не превышать 0.2 (приблизительно 14 дБ).
Подсказка об использовании ограниченных значений: если ваш ограниченный фильтр не касается ограничений, увеличивается, ошибка при взвешивании вас применяются к неограниченным полосам.
Заметьте, что, когда вы работаете с ограниченными полосами задерживания, вы вводите ограничение полосы задерживания согласно стандартной формуле преобразования для степени — получившееся затухание фильтра или ограничение равняются 20*log (ограничение), где ограничение является значением, вы входите в функцию. Например, чтобы установить 20 дБ затухания, используйте значение для ограничения, равного 0,1. Это применяется к ограниченным полосам задерживания только.
b = fircband(n,f,a,s) используется, чтобы спроектировать фильтры со специальными свойствами в определенных точках частоты. s массив ячеек из символьных векторов и должна быть та же длина как f и a. Записи s должен быть один из:
'n' — нормальная точка частоты.
's' — полоса одно точки. Диапазон частот дан одной точкой. Необходимо задать соответствующее усиление в этой точке частоты в a.
'f' — принудительная точка частоты. Обеспечивает усиление в заданном диапазоне частот, чтобы быть заданным значением.
'i' — неопределенная точка частоты. Используйте этот аргумент, когда полосы примкнут друг к другу (никакая область перехода).
b = fircband(...,'1') проектирует фильтр типа 1 (симметричный ровный порядок). Вы могли также задать тип 2 (симметричный нечетный порядок), тип 3 (антисимметричный ровный порядок) или тип 4 (антисимметричный нечетный порядок) фильтры. Примечание там является ограничениями на a в f = 0 или f = 1 для типов 2, 3, и 4.
b = fircband(...,'minphase') проектирует КИХ-фильтр минимальной фазы. Существует также 'maxphase'.
b = fircband(..., 'check') производит предупреждение, когда существуют потенциальные аномалии области перехода в ответе фильтра.
b = fircband(...,{lgrid}), где {lgrid} скалярный массив ячеек, содержащий целое число, управляет плотностью сетки частоты.
[b,err] = fircband(...) возвращает невзвешенные ошибочные величины приближения. err имеет один элемент для каждой независимой ошибки приближения.
[b,err,res] = fircband(...) возвращает структуру res из дополнительных результатов, вычисленных fircband, и содержит следующие поля:
Поле структуры | Содержимое |
|---|---|
res.fgrid | Вектор, содержащий сетку частоты, используется в оптимизации создания фильтра |
res.des | Желаемый ответ на |
res.wt | Веса на |
res.h | Фактическая частотная характеристика на сетке частоты |
res.error | Ошибка в каждой точке (желаемый ответ - фактический ответ) на сетке частоты |
res.iextr | Вектор из индексов в |
res.fextr | Вектор из чрезвычайно частот |
res.order | Порядок фильтра |
res.edgecheck | Проверка аномалии области перехода. Один элемент на ребро полосы. Значения элемента имеют следующие значения: 1 = OK, 0 = вероятная аномалия области перехода,-1 = ребро, не проверяемое. Вычисленный, когда вы задаете |
res.iterations | Количество итераций Remez для оптимизации |
res.evals | Количество вычислений функции для оптимизации |

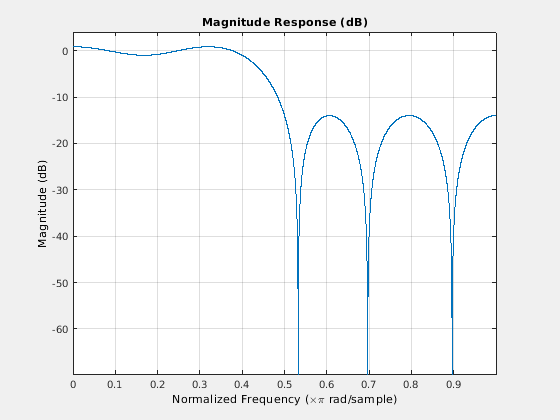

Спроектируйте 12-й порядок фильтр lowpass с ограничением на ответ фильтра.
b = fircband(12,[0 0.4 0.5 1], [1 1 0 0], ... [1 0.2], {'w' 'c'});
Используя fvtool, чтобы отобразить результат b показывает вам ответ фильтра, который вы спроектировали.
fvtool(b)

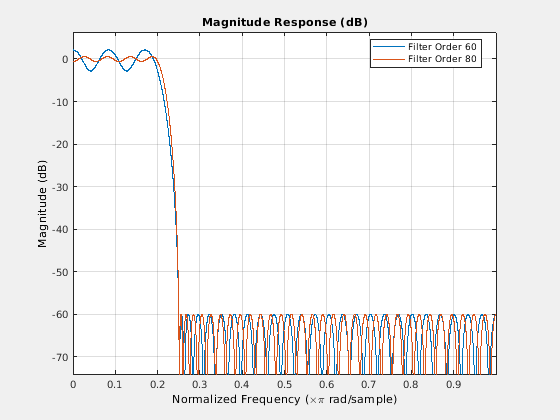

Спроектируйте два фильтра различного порядка с полосой задерживания, ограниченной к 60 дБ. Используйте избыточный порядок (80) во втором фильтре, чтобы улучшить неравномерность в полосе пропускания.
b1 = fircband(60,[0 .2 .25 1],[1 1 0 0],... [1 .001],{'w','c'}); b2 = fircband(80,[0 .2 .25 1],[1 1 0 0],... [1 .001],{'w','c'}); hfvt = fvtool(b1,1,b2,1); legend(hfvt,'Filter Order 60','Filter Order 80');
