Создание оптимального КИХ-фильтра Parks-McClellan
Используйте алгоритм Парков-McClellan, чтобы спроектировать КИХ-полосовой фильтр порядка 17. Задайте нормированные частоты полосы задерживания и рад/отсчет и нормированные частоты полосы пропускания и рад/отсчет. Постройте идеальные и фактические ответы величины.
f = [0 0.3 0.4 0.6 0.7 1]; a = [0 0 1 1 0 0]; b = firpm(17,f,a); [h,w] = freqz(b,1,512); plot(f,a,w/pi,abs(h)) legend('Ideal','firpm Design') xlabel 'Radian Frequency (\omega/\pi)', ylabel 'Magnitude'

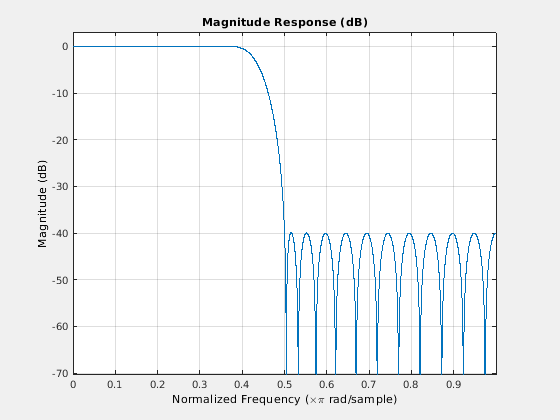

Спроектируйте фильтр lowpass с частотой среза полосы пропускания на 1 500 Гц и частотой среза полосы задерживания на 2 000 Гц. Задайте частоту дискретизации 8 000 Гц. Потребуйте максимальной амплитуды полосы задерживания 0,01 и максимальной ошибки полосы пропускания (пульсация) 0,001. Получите необходимого порядка фильтра, нормированные ребра диапазона частот, амплитуды диапазона частот и веса с помощью firpmord.
[n,fo,ao,w] = firpmord([1500 2000],[1 0],[0.001 0.01],8000); b = firpm(n,fo,ao,w); fvtool(b,1)
Используйте алгоритм Парков-McClellan, чтобы создать 50-й порядок equiripple КИХ-полосовой фильтр, который будет использоваться с сигналами, произведенными на уровне 1 кГц.
N = 50; Fs = 1e3;
Укажите, что полоса пропускания охватывает частоты между 200 Гц и 300 Гц и что область перехода по обе стороны от полосы пропускания имеет ширину 50 Гц.
Fstop1 = 150; Fpass1 = 200; Fpass2 = 300; Fstop2 = 350;

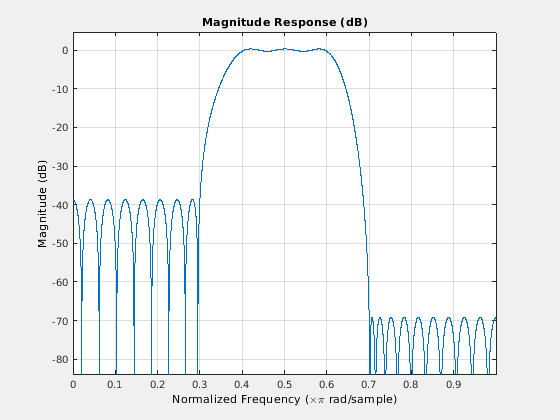

Спроектируйте фильтр так, чтобы подгонка оптимизации взвесила низкочастотную полосу задерживания с весом 3, полоса пропускания с весом 1, и высокочастотную полосу задерживания с весом 100. Отобразите ответ величины фильтра.
Wstop1 = 3;
Wpass = 1;
Wstop2 = 100;
b = firpm(N,[0 Fstop1 Fpass1 Fpass2 Fstop2 Fs/2]/(Fs/2), ...
[0 0 1 1 0 0],[Wstop1 Wpass Wstop2]);
fvtool(b,1)
Если вашему созданию фильтра не удается сходиться, создание фильтра не может быть правильным. Проверьте проект путем проверки частотной характеристики.
Если вашему созданию фильтра не удается сходиться, и получившееся создание фильтра не правильно, делайте попытку одного или нескольких из следующего:
Увеличьте порядка фильтра.
Ослабьте создание фильтра путем сокращения затухания в полосах задерживания и/или расширения областей перехода.
firpm проектирует КИХ-фильтр линейной фазы с помощью алгоритма Парков-McClellan [2]. Алгоритм Парков-McClellan использует алгоритм обмена Remez и Чебышевскую теорию приближения спроектировать фильтры с оптимальной подгонкой между желаемыми и фактическими частотными характеристиками. Фильтры оптимальны в том смысле, что максимальная погрешность между желаемой частотной характеристикой и фактической частотной характеристикой минимизирована. Фильтры спроектировали этот путь, предоставляют equiripple поведение в их частотных характеристиках и иногда называются фильтрами equiripple. firpm разрывы выставок в голове и хвосте его импульсной характеристики из-за этой equiripple природы.
Это тип I (n нечетный) и тип II (n даже) фильтры линейной фазы. Векторы f и a задайте амплитудные частотой характеристики фильтра:
f вектор из пар точек частоты, заданных в области значений между 0 и 1, где 1 соответствует частоте Найквиста. Частоты должны быть в увеличивающемся порядке. Дублирующиеся точки частоты позволены и, на самом деле, могут использоваться, чтобы спроектировать фильтр точно то же самое как возвращенные fir1 и fir2 функции с прямоугольным (rectwin) окно.
a вектор, содержащий желаемую амплитуду в точках, заданных в f.
Желаемая амплитудная функция на частотах между парами точек (f (k), f (k +1)) для нечетного k является линейным сегментом, соединяющим точки (f (k), a (k)) и (f (k +1), a (k +1)).
Желаемая амплитудная функция на частотах между парами точек (f (k), f (k +1)) для k даже не задана. Это переход, или "не заботятся" об областях.
f и a та же длина. Эта длина должна быть четным числом.
Рисунок ниже иллюстрирует отношение между f и a векторы в определении желаемого амплитудного ответа.
firpm всегда использует ровного порядка фильтра для настроек с даже симметрией и ненулевой полосой пропускания на частоте Найквиста. Причина ровного порядка фильтра состоит в том, что для импульсных характеристик, показывающих даже симметрию и нечетные порядки, частотная характеристика на частоте Найквиста обязательно 0. Если вы задаете n с нечетным знаком, firpm шаг это 1.
firpm тип I, II, III проектов и фильтры линейной фазы IV. Тип I и тип II являются значениями по умолчанию для n даже и n нечетный, соответственно, в то время как тип III (n даже) и IV типа (n нечетный), заданы с 'hilbert' или 'differentiator', соответственно, использование ftype аргумент. Различные типы фильтров имеют различные симметрии и определенные ограничения на их частотные характеристики. (См. [3] для получения дополнительной информации.)
| Линейный тип фильтра фазы | Порядок фильтра | Симметрия коэффициентов | Ответ H(f), f = 0 | Response H(f), f = 1 (Найквист) |
|---|---|---|---|---|
Тип I | Даже | даже: | Никакое ограничение | Никакое ограничение |
Тип II | Нечетный | даже: | Никакое ограничение | H (1)
|
Тип III | Даже | нечетный: | H (0) | H (1) |
| Введите IV | Нечетный | нечетный: | H (0) | Никакое ограничение |
Можно также использовать firpm записать функцию, которая задает желаемую частотную характеристику. Предопределенный указатель на функцию частотной характеристики для firpm @firpmfrf, который проектирует КИХ-фильтр линейной фазы.
Примечание
b = firpm(n,f,a,w) эквивалентно b = firpm(n,f,{@firpmfrf,a},w), где, @firpmfrf предопределенный указатель на функцию частотной характеристики для firpm. При желании можно записать собственную функцию отклика. Используйте help
private/firpmfrf и см. Создание указателя на функцию для получения дополнительной информации.
[1] Комитет по Цифровой обработке сигналов Акустики IEEE, Речи и Общества Обработки сигналов, редакторы Выбрали Papers in Digital Signal Processing. Издание II. Нью-Йорк: Нажатие IEEE, 1976.
[2] Комитет по Цифровой обработке сигналов Акустики IEEE, Речи, и Общества Обработки сигналов, программ редакторов для Цифровой обработки сигналов. Нью-Йорк: Нажатие IEEE, 1979, алгоритм 5.1.
[3] Оппенхейм, Алан V, Рональд В. Шафер и Джон Р. Бак. Обработка сигналов дискретного времени. Верхний Сэддл-Ривер, NJ: Prentice Hall, 1999, p. 486.
[4] Парки, Томас В. и К. Сидни Беррус. Создание цифровых фильтров. Нью-Йорк: John Wiley & Sons, 1987, p. 83.
[5] Rabiner, Лоуренс Р., Джеймс Х. Макклеллан и Томас В. Парки. "КИХ-методы создания цифровых фильтров Используя взвешенное чебышевское приближение". Продолжения IEEE®. Издание 63, Номер 4, 1975, стр 595–610.
