Сгенерируйте матрицу с единицами на основной диагонали и нулях в другом месте
DSP System Toolbox / Математические функции / Матрицы и Линейная алгебра / Матричные операции
DSP System Toolbox / Источники
Блок Identity Matrix генерирует прямоугольную матрицу с единицами на основной диагонали и нулях в другом месте.
Когда вы устанавливаете флажок Inherit output port attributes from input port, входной порт включен, и M-by-N матричный вход генерирует M-by-N матричный выход с тем же периодом расчета как вход. Значения во входной матрице проигнорированы. Эквивалентный MATLAB® код:
y = eye([M N])

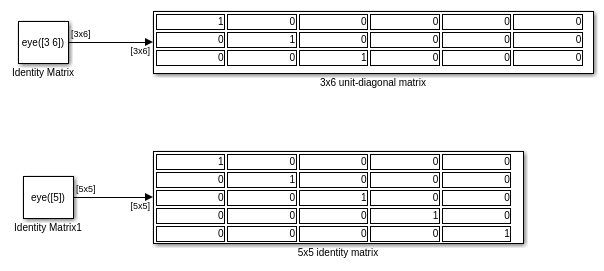

Когда вы снимаете флажок Inherit output port attributes from input port , входной порт отключен, и блок определяет размерности выходной матрицы на основе параметра Matrix size. Скалярное значение, M, задает M-by-M единичная матрица, в то время как двухэлементный вектор, [M N], задает M-by-N диагональная модулем матрица. Можно задать выходной период расчета с помощью параметра Sample time.
Inherit output port attributes from input port — Установите выходные атрибуты на основе входного сигналаoff (значение по умолчанию) | onВключает входной порт, когда выбрано. В этом режиме выход наследовал свои размерности, период расчета и тип данных от входа. Выход всегда действителен.
Matrix size — Размер выходной матрицыКоличество строк и столбцов в выходной матрице. Можно задать:
Положительный целочисленный скаляр M, чтобы создать квадрат M-by-M выход.
Вектор из положительных целых чисел, [M N], чтобы создать M-by-N выход.
Чтобы включить этот параметр, снимите флажок Inherit output port attributes from input port.
Sample time — Выведите период расчетаДискретный период расчета выхода, заданного как скаляр с действительным знаком.
Чтобы включить этот параметр, снимите флажок Inherit output port attributes from input port.
Output data type — Тип выходных данныхdouble (значение по умолчанию) | single | int8 | uint8 | int16 | uint16 | int32 | uint32 | int64 | uint64 | boolean | fixdt(1,16) | fixdt(1,16,0) | Inherit: Inherit via back propagation | <data type expression>Задайте тип выходных данных для этого блока. Можно выбрать одно из следующего:
Правило, которое наследовало тип данных, например, Inherit: Inherit via back propagation. Когда вы выбираете эту опцию, тип выходных данных и масштабирующиеся соответствия тот из следующего нисходящего блока.
Встроенный тип данных, такой как double
Выражение, которое оценивает к допустимому типу данных, например, fixdt(1,16)
Для справки, устанавливающей параметры типа данных, отобразите Data Type Assistant путем нажатия кнопки Show data type assistant
.
Смотрите Типы данных Управления Сигналов (Simulink) для получения дополнительной информации.
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
