Квазилинейный фильтр фазы IIR из спецификации полуленточного фильтра
iirlinFilter= design(d,'iirlinphase','SystemObject',true)
hd = design(...,'filterstructure',structure,'SystemObject',true)
iirlinFilter= design(d,'iirlinphase','SystemObject',true) проектирует квазилинейный фильтр фазы iirlinFilter заданный объектом спецификации фильтров d.
hd = design(...,'filterstructure',structure,'SystemObject',true) возвращает фильтр со структурой, заданной structure. По умолчанию структура фильтра является каскадной структурой. В следующей таблице перечислены все структуры design поддержки БИХ линейный фазовый отклик.
Структура | Отфильтруйте структуру |
|---|---|
| Каскад фильтров allpass |
| Каскад allpass цифровых фильтров волны |
| БИХ многофазный decimator |
| БИХ-цифровой фильтр волны многофазный decimator |
| БИХ многофазный интерполятор |
| БИХ-цифровой фильтр волны многофазный интерполятор |
Получить список всех структур определенный fdesign поддержки метода, введите следующее в MATLAB® командная строка.
d = fdesign.halfband; strucs = validstructures(d,'SystemObject',true);
Получить список структур iirlinphase поддержки, введите следующее в командной строке MATLAB.
iirlinphaseStrucs = strucs.iirlinphase;
Спроектируйте квазилинейную фазу, фильтр полуполосы IIR минимального порядка с шириной перехода 0,36 и затуханием в полосе задерживания по крайней мере 80 дБ.
tw = 0.36; ast = 80; d = fdesign.halfband('tw,ast',tw,ast); % Transition width, % stopband attenuation. halfbandIIR = design(d,'iirlinphase','SystemObject',true); fvtool(halfbandIIR)

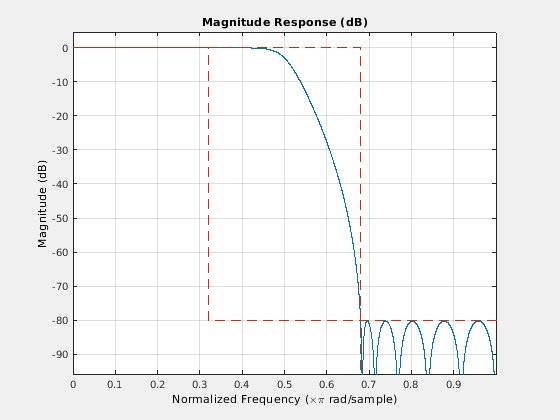

Заметьте характеристическую природу полуполосы пульсации в полосе задерживания. Если вы измеряете получившийся фильтр, вы видите, что он выполняет техническим требованиям.
measure(halfbandIIR)
ans = Sample Rate : N/A (normalized frequency) Passband Edge : 0.32 3-dB Point : 0.5 6-dB Point : 0.51911 Stopband Edge : 0.68 Passband Ripple : 4.0866e-08 dB Stopband Atten. : 80.2642 dB Transition Width : 0.36
