БИХ второго порядка отмечают фильтр
[ возвращает коэффициенты числителя, num,den] = iirnotch(w0,bw)num, и коэффициенты знаменателя, den, из цифровой отметки фильтруют с меткой, расположенной в w0 и полоса пропускания в наборе точки на-3 дБ к bw. Спроектировать фильтр, w0 должен удовлетворить условию 0.0 <w0 <1.0, где 1.0 соответствует π радианам на выборку в частотном диапазоне.
Добротность (Q фактор) q для фильтра связана с полосой пропускания фильтра q = w0/bw, где w0 частота метки.
Спроектируйте и постройте БИХ-фильтр метки, который удаляет тон на 60 Гц (f0) из сигнала на уровне 300 Гц (фс). В данном примере установитесь коэффициент Q для фильтра к 35 и используйте его, чтобы задать полосу пропускания фильтра.
wo = 60/(300/2); bw = wo/35; [b,a] = iirnotch(wo,bw);

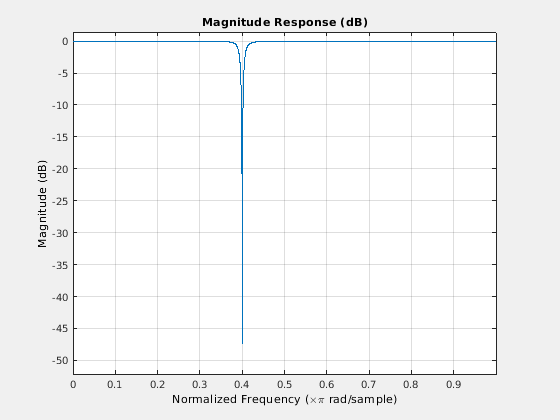

Фильтр метки имеет желаемую полосу пропускания с меткой, расположенной на уровне 60 Гц, или радианы на выборку. Сравните этот график с графиком гребенчатого фильтра, показанным для iircomb.
fvtool(b,a)
