Минимальные значения входа или последовательность входных параметров
DSP System Toolbox / Статистика
Поддержка HDL DSP System Toolbox / статистика
Блок Minimum идентифицирует значение и положение самого маленького элемента в каждой строке или столбце входа, или вдоль векторов из заданного измерения входа. Это может также вычислить минимальное значение целого входа. Блок Minimum может также отследить минимальные значения в последовательности входных параметров в течение времени. Параметр Mode задает режим работы блока и может быть установлен на одно из следующего:
Value — Блок выводит минимальные значения в заданном измерении.
Index — Блок выводит массив индекса минимальных значений в заданном измерении.
Value and Index — Блок выводит минимальные значения и соответствующий массив индекса в заданном измерении.
Running — Блок отслеживает минимальные значения в последовательности входных параметров в течение времени.
Можно задать размерность с помощью параметра Find the minimum value over.
Примечание
Режим Running в блоке Minimum будет удален в будущем релизе. Вычислить рабочий минимум в Simulink®, используйте блок Moving Minimum вместо этого.
Mode — Режим, в котором действует блокValue and Index (значение по умолчанию) | Value | Index | RunningКогда параметр Mode устанавливается на:
Value— Блок вычисляет минимальное значение в каждой строке или столбце входа, вдоль векторов из заданного измерения входа, или целого входа в каждом шаге расчета, и выводит массив y. Каждым элементом в y является минимальное значение в соответствующем столбце, строке, векторе или целом входе. Выход y зависит от установки параметра Find the minimum value over. Считайте трехмерный входной сигнал размера M-by-N-by-P. Установите Find the minimum value over на:
Each row — Выход y в каждом шаге расчета состоит из M-by-1-by-P массив, где каждый элемент содержит минимальное значение каждого вектора по второму измерению входа. Для входа, который является M-by-N матрица, выходом в каждом шаге расчета является M-by-1 вектор-столбец.
Each column — Выход y в каждом шаге расчета состоит из 1 N P массивом, где каждый элемент содержит минимальное значение каждого вектора по первой размерности входа. Для входа, который является M-by-N матрица, выход в каждом шаге расчета является 1 N вектором-строкой.
В этом режиме блок обрабатывает длину-M, неориентированную на векторные входные параметры как M-by-1 вектор-столбцы.
Entire input — Выход y в каждом шаге расчета является скаляром, который содержит минимальное значение в M-by-N-by-P входная матрица.
Specified dimension — Выход y в каждом шаге расчета зависит от Dimension. Если Dimension установлен в 1, выход эквивалентен, когда вы выбираете Each column. Если Dimension установлен в 2, выход эквивалентен, когда вы выбираете Each row. Если Dimension установлен в 3, выходом в каждом шаге расчета является M-by-N матрица, содержащая минимальное значение каждого вектора по третьей размерности входа.
Комплексные входные параметры
Для комплексных входных параметров блок выбирает значение в каждой строке или столбце входа вдоль векторов из заданного измерения входа, или целого входа, который имеет минимальную величину, в квадрате в следующем рисунке. Для комплексного числа , величина придала квадратную форму, .
Index — Блок вычисляет минимальное значение в каждой строке или столбце входа, вдоль векторов из заданного измерения входа, или целого входа, и выводит массив индекса I. Каждым элементом в I является целое число, индексирующее минимальное значение в соответствующем столбце, строке, векторе или целом входе. Выход I зависит от установки параметра Find the minimum value over. Считайте трехмерный входной сигнал размера M-by-N-by-P:
Each row — Выход I в каждом шаге расчета состоит из M-by-1-by-P массив, где каждый элемент содержит индекс минимального значения каждого вектора по второму измерению входа. Для входа, который является M-by-N матрица, выходом в каждом шаге расчета является M-by-1 вектор-столбец.
Each column — Выход I в каждом шаге расчета состоит из 1 N P массивом, где каждый элемент содержит индекс минимального значения каждого вектора по первой размерности входа. Для входа, который является M-by-N матрица, выход в каждом шаге расчета является 1 N вектором-строкой.
В этом режиме блок обрабатывает длину-M, неориентированную на векторные входные параметры как M-by-1 вектор-столбцы.
Entire input — Выход I в каждом шаге расчета 1 3 вектор, который содержит местоположение минимального значения в M-by-N-by-P входная матрица. Для входа, который является M-by-N матрица, выход является вектором 1 на 2.
Specified dimension — Выход I в каждом шаге расчета зависит от Dimension. Если Dimension установлен в 1, выход эквивалентен, когда вы выбираете Each column. Если Dimension установлен в 2, выход эквивалентен, когда вы выбираете Each row. Если Dimension установлен в 3, выходом в каждом шаге расчета является M-by-N матрица, содержащая индексы минимальных значений каждого вектора по третьей размерности входа.
Когда минимальное значение происходит несколько раз, вычисленный индекс соответствует первому вхождению. Например, когда вход является вектор-столбцом [3 2 1 2 3]', вычисленным индексом на основе одним минимального значения является 1, вместо 5 когда Each column выбран.
Value and Index — Блок выводит минимальное значение в каждой строке или столбце входа вдоль векторов из заданного измерения входа, или целого входа и соответствующего массива индекса I.
Running — Блок отслеживает минимальное значение каждого канала в последовательности времени M-by-N входные параметры. Блок сбрасывает рабочий минимум каждый раз, когда событие сброса обнаруживается в дополнительном Rst порт. Шаг расчета сброса должен быть положительным целочисленным кратным входной шаг расчета. В этом режиме необходимо также задать параметр Input processing как одно из следующего:
Elements as channels (sample based) — Блок обрабатывает каждый элемент входа как отдельный канал. Для 3D входного сигнала размера M-by-N-by-P, блок выводит M-by-N-by-P массив. Каждый элемент yijk выхода содержит минимальное значение, наблюдаемое в элементе uijk для всех входных параметров начиная с последнего сброса.
Когда событие сброса происходит, рабочий минимальный yijk в текущей системе координат сбрасывается к элементу uijk.
Columns as channels (frame based) — Блок обрабатывает каждый столбец входа как отдельный канал. Эта опция не поддерживает N-мерный входной сигнал, где N> 2. Для двумерного входного сигнала размера M-by-N, блок выводит M-by-N матрица. Каждый элемент yij выхода содержит минимальное значение, наблюдаемое в j th столбец всех входных параметров начиная с последнего сброса, до и включая элемент uij текущего входа.
Когда событие сброса происходит, рабочий минимум для каждого канала становится минимальным значением всех выборок в текущем входном кадре, до и включая текущую входную выборку.
Блок сбрасывает рабочий минимум каждый раз, когда событие сброса обнаруживается в дополнительном порте Rst. Шаг расчета сброса должен быть положительным целочисленным кратным входной шаг расчета.
Выполнение режима для входных параметров Переменного Размера
Когда вход является сигналом переменного размера, и вы устанавливаете Mode на Runningто:
Если вы устанавливаете параметр Input processing на Elements as channels (sample based), состояние сбрасывается.
Если вы устанавливаете параметр Input processing на Columns as channels (frame based)то:
Когда входное различие в размере находится в количестве каналов (столбцы), состояние сбрасывается.
Когда входное различие в размере находится в длине каналов (строки), нет никакого сброса, и рабочая операция выполняется, как обычно.
Index base — Основа индекса минимального значенияOne (значение по умолчанию) | ZeroЗадайте, сообщают ли об индексе минимального значения с помощью или основанной на нуле нумерации на основе одной.
Чтобы включить этот параметр, установите Mode на любой Index или Value and Index.
Find the minimum value over — Размерность, по которой блок вычисляет минимальное значениеEach column (значение по умолчанию) | Each row | Entire input | Specified dimension
Each column — Блок выводит минимальное значение по каждому столбцу.
Each row — Блок выводит минимальное значение по каждой строке.
Entire input — Блок выводит минимальное значение по целому входу.
Specified dimension — Блок выводит минимальное значение по размерности, заданной в параметре Dimension.
Чтобы включить этот параметр, установите Mode на Value and IndexЗначение, или Index.
Dimension — Пользовательская размерностьЗадайте размерность (значение на основе одно) входного сигнала, по которому блок вычисляет минимум. Значение этого параметра должно быть больше 0 и меньше, чем количество размерностей во входном сигнале.
Чтобы включить этот параметр, установите Find the minimum value over на Specified dimension.
Input processing — Метод, чтобы обработать вход в рабочем режимеColumns as channels (frame based) (значение по умолчанию) | Elements as channels (sample based)Columns as channels (frame based) — Блок обрабатывает каждый столбец входа как отдельный канал. Эта опция не поддерживает N-мерный входной сигнал, где N> 2. Для двумерного входного сигнала размера M-by-N, блок выводит M-by-N матрица. Каждый элемент yij выхода содержит минимальное значение, наблюдаемое в j th столбец всех входных параметров начиная с последнего сброса, до и включая элемент uij текущего входа.
Когда событие сброса происходит, рабочий минимум для каждого канала становится минимальным значением всех выборок в текущем входном кадре, до и включая текущую входную выборку.
Elements as channels (sample based) — Блок обрабатывает каждый элемент входа как отдельный канал. Для 3D входного сигнала размера M-by-N-by-P, блок выводит M-by-N-by-P массив. Каждый элемент yijk выхода содержит минимальное значение, наблюдаемое в элементе uijk для всех входных параметров начиная с последнего сброса.
Когда событие сброса происходит, рабочий минимальный yijk в текущей системе координат сбрасывается к элементу uijk.
Чтобы включить этот параметр, установите Mode на Running.
Reset port — Событие сбросаNone (значение по умолчанию) | Rising edge | Falling edge | Either edge | Non-zero sampleБлок сбрасывает рабочий минимум каждый раз, когда событие сброса обнаруживается в дополнительном порте Rst. Шаг расчета сброса должен быть положительным целым числом, которое является кратным входному шагу расчета.
None — Отключает порт Rst.
Rising edge — Инициировал операцию сброса, когда вход Rst выполняет одно из следующих действий:
Повышения от отрицательной величины до положительного значения или нуля.
Повышения от нуля до положительного значения, где повышение не является продолжением повышения от отрицательной величины, чтобы обнулить.
Falling edge — Инициировал операцию сброса, когда вход Rst выполняет одно из следующих действий:
Падения от положительного значения до отрицательной величины или нуля.
Падения от нуля до отрицательной величины, где падение не является продолжением падения от положительного значения, чтобы обнулить.
Either edge — Инициировал операцию сброса, когда входом Rst является Rising edge или Falling edge.
Non-zero sample — Инициировал операцию сброса в каждом шаге расчета, что вход Rst не является нулем.
Примечание
Когда рабочие симуляции в MultiTasking Simulink режим, сигналы сброса имеют задержку с одной выборкой. Поэтому, когда блок обнаруживает событие сброса, существует задержка с одной выборкой при скорости порта сброса, прежде чем блок применит сброс. Для получения дополнительной информации о задержке и режимах управления задачами Simulink, смотрите Избыточную Алгоритмическую Задержку (Определяющий задачу для Задержки) и Основанное на времени Планирование и Генерация кода (Simulink Coder).
Чтобы включить этот параметр, установите Mode на Running.
Примечание
Чтобы использовать эти параметры, ввод данных должен быть комплексной фиксированной точкой.
Rounding mode — Метод округления операцииFloor (значение по умолчанию) | Ceiling | Convergent | Nearest | Round | Simplest | ZeroЗадайте округляющийся режим для операций фиксированной точки как одно из следующего:
Floor
Ceiling
Convergent
Nearest
Round
Simplest
Zero
Для получения дополнительной информации смотрите округление режима.
Saturate on integer overflow — Метод действия переполненияКогда вы выбираете этот параметр, блок насыщает результат своей операции фиксированной точки. Когда вы очищаете этот параметр, блок переносит результат своей операции фиксированной точки. Для получения дополнительной информации на saturate и wrap, смотрите режим переполнения для операций фиксированной точки.
Product output — Тип выходных данных продуктаInherit: Same as input (значение по умолчанию) | fixdt([],16,0)Product output задает тип данных выхода операции продукта в блоке Minimum. Для получения дополнительной информации о типе выходных данных продукта смотрите Типы данных Умножения.
Inherit: Same as input — Блок задает тип выходных данных продукта, чтобы совпасть с типом входных данных.
fixdt([],16,0) — Блок задает двоичную точку автосо знаком, масштабируемую, тип данных с фиксированной точкой с размером слова 16 битов и дробной длиной 0.
В качестве альтернативы можно установить тип данных Product output при помощи Data Type Assistant. Чтобы использовать ассистент, нажмите кнопку Show data type assistant
.
Для получения дополнительной информации об ассистенте типа данных смотрите, Задают Типы данных Используя Ассистент Типа данных (Simulink).
Accumulator — Тип данных аккумулятораInherit: Same as product output (значение по умолчанию) | Inherit: Same as input | fixdt([],16,0)Accumulator задает тип данных выхода операции накопления в блоке Minimum.
Inherit: Same as product output — Блок задает тип данных аккумулятора, чтобы совпасть с типом выходных данных продукта.
Inherit: Same as input — Блок задает тип данных аккумулятора, чтобы совпасть с типом входных данных.
fixdt([],16,0) — Блок задает двоичную точку автосо знаком, масштабируемую, тип данных с фиксированной точкой с размером слова 16 битов и дробной длиной 0.
В качестве альтернативы можно установить тип данных Accumulator при помощи Data Type Assistant. Чтобы использовать ассистент, нажмите кнопку Show data type assistant.
Для получения дополнительной информации об ассистенте типа данных смотрите, Задают Типы данных Используя Ассистент Типа данных (Simulink).
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|

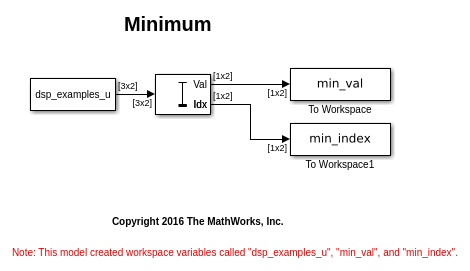

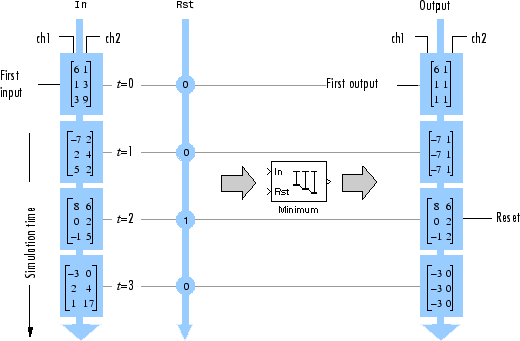

Когда вы устанавливаете Mode на Running, и Input processing к Columns as channels (frame based), блок обрабатывает каждый столбец входа как отдельный канал. В этом примере блок обрабатывает двухканальный сигнал с форматом кадра три при этих настройках.
Блок выводит минимальное значение по каждому каналу начиная с последнего сброса. В t = 2, происходит событие сброса. Минимальное значение во втором столбце превращается на 6, и затем 2, даже при том, что эти значения больше 1, который был минимальным значением начиная с предыдущего события сброса.
Когда вы устанавливаете Mode на Running, и Input processing к Elements as channels (sample based), блок обрабатывает каждый элемент входа как отдельный канал. В этом примере блок обрабатывает двухканальный сигнал с форматом кадра три при этих настройках.
Каждый элемент yij выхода содержит минимальное значение, наблюдаемое в элементе uij для всех входных параметров начиная с последнего сброса. Событие сброса происходит в t = 2. Когда событие сброса происходит, рабочий минимум, yij, в текущей системе координат сбрасывается к элементу uij.
