Описание

Блок Multiphase Clock генерирует 1 N вектором из сигналов часов, где вы задаете целочисленный N в параметре Number of phases. Каждая из фаз N имеет ту же частоту, f, заданный в герц параметром Clock frequency.

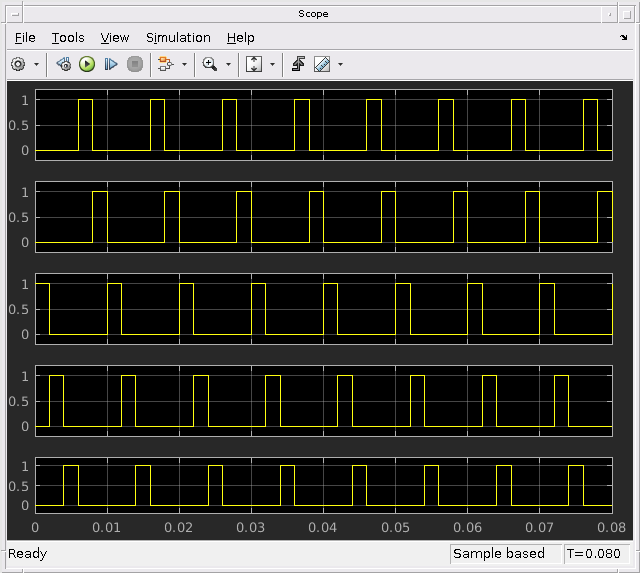

Сигнал часов, индексированный параметром Starting phase, является первым, чтобы стать активным в t =0. Другие сигналы в выходном векторе становятся активными в свою очередь, каждый изолирующий активацию предыдущего сигнала 1 / (N f) секунды, интервал фазы. Период выхода равняется поэтому 1 / (N f) секунды.

Активный уровень может быть любой высоким (1) или низко (0), как задано параметром Active level (polarity). Вы задаете длительность активного уровня, D, как целое число между 1 и N-1 использование параметра Number of phase intervals over which the clock is active. Это значение задает количество интервалов фазы, что каждый сигнал остается в активном состоянии после становления активным. Циклом действительной военной службы сигнала является D/N.
