Выведите единицы или нули для конкретного количества шагов расчета
DSP System Toolbox / Источники
DSP System Toolbox / управление Сигнала / Переключатели и Счетчики
Блок N-Sample Enable выводит неактивное значение (0 или 1, какой бы ни не выбран в параметре Active level) во время первых шагов расчета N, где N является значением Trigger count. Начинаясь с выходной выборки N +1, блок выводит активное значение (1 или 0, какой бы ни вы выбираете в параметре Active level), пока событие сброса не происходит, или симуляция завершает работу.
Выход блока всегда является скаляром.

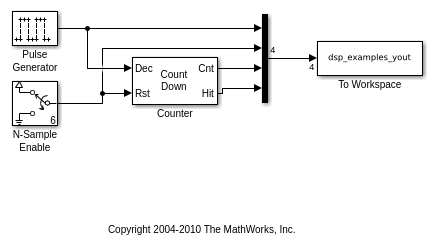

Флажок Reset input включает входной порт Rst. В любое время во время количества, триггерное событие во входном порту сбрасывает в противоречии с его начальным состоянием. Вы задаете тип триггерного события с помощью параметра Trigger type. Этот блок поддерживает триггируемые подсистемы, когда вы устанавливаете флажок Reset input.
Trigger count, N — Количество отсчетов, чтобы вывести активное значениеЗадайте количество отсчетов, для которого блок выводит активное значение как скалярное целое число, больше, чем или равный нулю.
Настраиваемый: да
Active level — Активный уровеньLow (0) (значение по умолчанию) | High (1)Задайте значение, чтобы вывести после первых шагов расчета N как 0 или 1.
Настраиваемый: да
Reset input — Включите входной порт сбросаoff (значение по умолчанию) | onЧтобы включить сброс (Rst) входной порт, установите этот флажок. Когда вы снимаете этот флажок, входной порт Rst отключен.
Совет
Когда вы устанавливаете флажок Reset input, блок N-Sample Enable поддерживает триггируемые подсистемы.
Trigger type — Тип инициирующего событияRising edge (значение по умолчанию) | Falling edge | Either edge | Non-zero sampleВыберите тип события, которое инициировало сброс, когда порт Rst включен.
Можно задать инициирующее событие как:
Rising edge — Инициировал операцию сброса когда Rst введите выполняет одно из следующих действий:
Повышения от отрицательной величины до положительного значения или нуля
Повышения от нуля до положительного значения, где повышение не является продолжением повышения от отрицательной величины, чтобы обнулить (см. следующую фигуру),
Falling edge — Инициировал операцию сброса, когда вход Rst выполняет одно из следующих действий:
Падения от положительного значения до отрицательной величины или нуля
Падения от нуля до отрицательной величины, где падение не является продолжением падения от положительного значения, чтобы обнулить (см. следующую фигуру),
Either edge — Инициировал операцию сброса, когда входом Rst является Rising edge или Falling edge.
Non-zero sample — Инициировал операцию сброса в каждом шаге расчета, что вход Rst не является нулем.
Чтобы включить этот параметр, установите флажок Reset input.
Sample time — Выведите период расчетаЗадайте период расчета, Ts, для счетчика блока как положительный конечный скаляр. Блок переключает от активного значения до неактивного значения в t =Ts (N +1).
Output data type — Тип выходных данныхLogical (значение по умолчанию) | BooleanЗадайте тип выходных данных как Logical или Boolean.
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
