В этом примере показано, как использовать блок Counter, чтобы считать в обратном порядке через область значений чисел. Блок Pulse Generator управляет портом в декабре блока Counter, и блок N-Sample Enable инициировал порт Rst. Все входные параметры к и выходные параметры от блока Counter мультиплексируются в один блок To Workspace с помощью блока Mux с 4 портами.

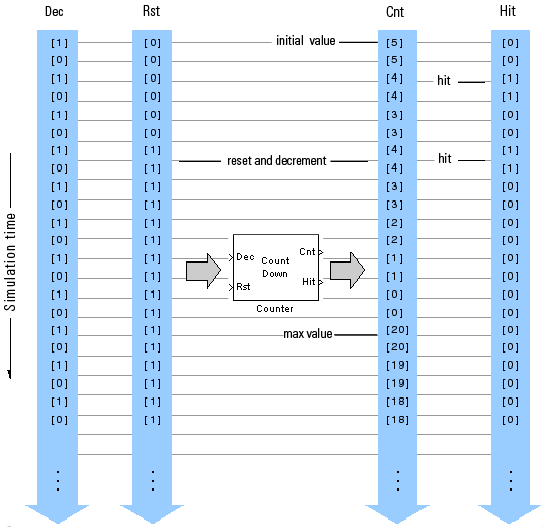

Следующий рисунок показывает первые 22 выборки выхода с четырьмя столбцами, dsp_examples_yout.
Вы видите, что седьмая входная выборка и до декабря и до портов Rst блока Counter представляет триггерные события (возрастающие ребра). Когда это происходит, блок сначала сбрасывает в противоречии с его начальным значением 5, и затем сразу постепенно уменьшается в противоречии с 4. Когда счетчик достигает своего минимального значения 0, блок перезапускает счетчик в своем максимальном значении 20 в следующий раз триггерное событие имеет место в порте в декабре.
