Вычислите измерения мощности сигнала напряжения в Simulink
Вычислите измерения мощности шумного синусоидального сигнала с помощью метра степени. Эти измерения включают среднюю степень, пиковую мощность и отношение степени пика к среднему значению.
Примите максимальное напряжение сигнала
быть 100 В. Мгновенные значения синусоидальной формы волны даны уравнением
, где
мгновенное значение, является максимальным напряжением сигнала и
является частотой сигнала в Гц.
Открытая модель

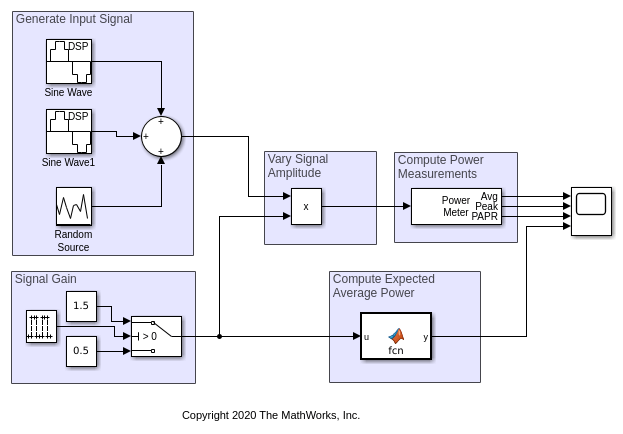

Входной сигнал является суммой двух синусоид с набором частот к 1 кГц и 10 кГц, соответственно. Длина системы координат и частота дискретизации сгенерированного сигнала являются 512 выборками и 44,1 кГц, соответственно. Добавьте нулевой средний белый Гауссов шум, который имеет отклонение 0,001 к синусоидальному сигналу. Варьируйтесь амплитуда синусоид.
Чтобы измерить степень этого сигнала, используйте блок Power Meter. Параметр Измерения устанавливается на 'All'. Эта установка позволяет блоку измерить среднюю степень, пиковую мощность и отношение степени пика к среднему значению. Длина раздвижного окна в метре степени установлена в 16 выборок, и ссылочная загрузка установлена в 50 Ом. Степень измеряется в dBm модули. Визуализируйте измерения мощности с помощью блока Time Scope.
Вычислите измерения мощности
Запустите модель. Средняя степень, пиковая мощность и отношение степени пика к среднему значению построены в окне Time Scope. Для получения дополнительной информации о том, как блок метра степени вычисляет эти измерения, см. Алгоритмы.
Сравните измеренное значение с ожидаемым значением средней степени.
Ожидаемое значение средней степени P шумного синусоидального сигнала дано следующим уравнением.
где,
амплитуда первого синусоидального сигнала.
амплитуда второго синусоидального сигнала.
ссылочная загрузка в Омах.
Ожидаемая степень в dBm вычисляется с помощью следующего уравнения:
Сравните ожидаемое значение со значением, вычисленным объектом. Все значения находятся в dBm. Эти значения соответствуют очень тесно. Чтобы проверить, просмотрите вычисленные измерения в окне Time Scope.
