Power Meter

Измерьте степень сигнала напряжения

  • Библиотека:
  • DSP System Toolbox / Статистика

  • Power Meter block

Описание

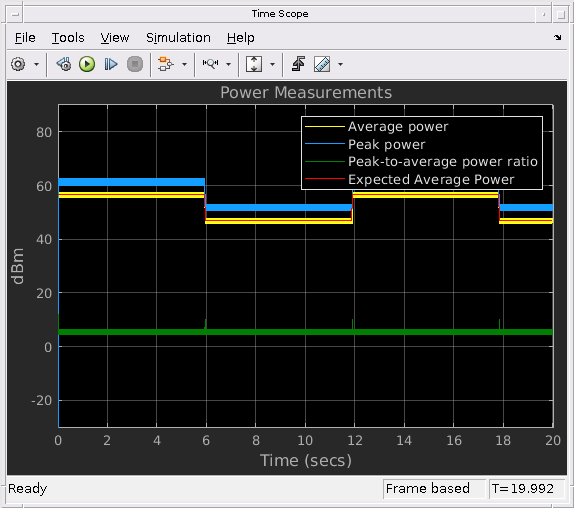

Блок Power Meter вычисляет измерения мощности сигнала напряжения. Измерения мощности включают среднюю степень, пиковую мощность и отношение степени пика к среднему значению. Блок использует метод раздвижного окна, чтобы вычислить эти измерения. Для получения дополнительной информации см. Алгоритмы.

Порты

Входной параметр

развернуть все

Задайте входной сигнал в вольтах как вектор или матрица. Если x матрица, каждый столбец обработан как независимый канал. Измерение мощности вычисляется вдоль каждого канала с помощью Метода Раздвижного окна.

Типы данных: single | double
Поддержка комплексного числа: Да

Вывод

развернуть все

Средняя степень сигнала напряжения, возвращенного как вектор или матрица, и измеренный в модулях, определяется параметром Power units. Для получения дополнительной информации о том, как блок вычисляет среднюю степень, смотрите Среднюю Степень.

Зависимости

Чтобы включить этот порт, установите Measurement на Average power или All.

Типы данных: single | double

Пиковая мощность сигнала напряжения, возвращенного как вектор или матрица, и измеренный в модулях, определяется параметром Power units. Для получения дополнительной информации о том, как блок вычисляет пиковую мощность, смотрите Пиковую мощность.

Зависимости

Чтобы включить этот порт, установите Measurement на Peak power или All.

Типы данных: single | double

Отношение степени пика к среднему значению сигнала напряжения, возвращенного как вектор или матрица. Для получения дополнительной информации о том, как блок вычисляет отношение степени пика к среднему значению, смотрите Отношение Степени Пика к среднему значению.

Зависимости

Чтобы включить этот порт, установите Measurement на Peak-to-average power ratio или All.

Типы данных: single | double

Параметры

развернуть все

Задайте желаемое измерение мощности как одно из следующего:

  • Average power (значение по умолчанию)

  • Peak power

  • Peak-to-average power ratio

  • All

Для получения дополнительной информации о том, как блок вычисляет эти измерения, см. Алгоритмы.

Задайте длину окна, по которой измерение вычисляется как положительное целое число.

Задайте ссылочную загрузку, что метр степени используется для расчета значений степени в качестве действительного, положительной скалярной величины в ovohms.

Настраиваемый: да

Задайте модули измеренных значений степени как одно из следующего:

  • dBm

  • dBW

  • Watts

  • Code generation: Симулируйте модель с помощью сгенерированного кода C. В первый раз вы запускаете симуляцию, Simulink® генерирует код С для блока. Код С снова используется для последующих симуляций, пока модель не изменяется. Эта опция требует дополнительного времени запуска, но обеспечивает более быструю скорость симуляции, чем Interpreted execution.

  • Interpreted execution: Симулируйте модель с помощью MATLAB®  интерпретатор. Эта опция сокращает время запуска, но имеет более медленную скорость симуляции, чем Code generation.

Характеристики блока

Типы данных

double | single

Прямое сквозное соединение

no

Многомерные сигналы

no

Сигналы переменного размера

yes

Обнаружение пересечения нулем

no

Алгоритмы

развернуть все

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

Объекты

Блоки

Введенный в R2021a
