Real Partial-Systolic Matrix Solve Using Q-less QR Decomposition with Forgetting Factor

Вычислите значение X в A 'AX = B для матриц с действительным знаком с бесконечным числом использования строк разложение Q-less QR

  • Библиотека:
  • Поддержка HDL Fixed-Point Designer / Матрицы и Линейная алгебра / Решатели Линейной системы

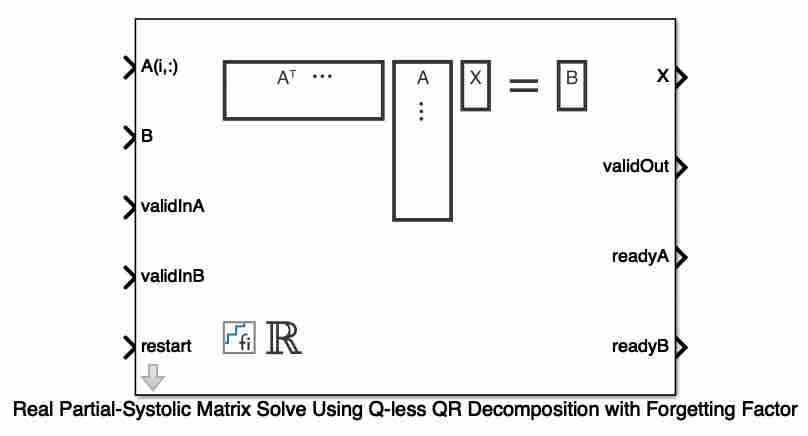

  • Real Partial-Systolic Matrix Solve Using Q-less QR Decomposition with Forgetting Factor block

Описание

Блок Real Partial-Systolic Matrix Solve Using Q-less QR Decomposition with Forgetting Factor решает систему линейных уравнений A 'AX = использование B разложение Q-less QR, где A и B являются матрицами с действительным знаком. A является бесконечно высокими матричными данными о потоковой передаче представления.

Порты

Входной параметр

развернуть все

Строки действительного матричного A в виде вектора. A является m-by-n матрица где m ≥ 2 и mn. Если B является одним или двойным, A должен быть совпадающим типом данных как B. Если A является типом данных с фиксированной точкой, A должен быть подписан, использовать масштабирование двоичной точки и иметь тот же размер слова как B. Представление наклонного смещения не поддерживается для типов данных с фиксированной точкой.

Типы данных: single | double | fixed point

Действительный матричный B в виде матрицы. B является m-by-p матрица где m ≥ 2. Если A является одним или двойным, B должен быть совпадающим типом данных как A. Если B является типом данных с фиксированной точкой, B должен быть подписан, использовать масштабирование двоичной точки и иметь тот же размер слова как A. Представление наклонного смещения не поддерживается для типов данных с фиксированной точкой.

Типы данных: single | double | fixed point

Допустим ли вход A(i, ;) в виде булева скаляра. Этот управляющий сигнал указывает, когда данные из входного порта A(i,:) допустимы. Когда этим значением является 1 TRUE) и значением readyA является 1 TRUE), блок получает значения во входном порту A(i,:). Когда этим значением является 0 ложь), блок игнорирует входные выборки.

После отправки true Сигнал validInA, может быть некоторая задержка, прежде чем readyA будет установлен в false. Гарантировать все данные обрабатывается, необходимо ожидать, пока readyA не установлен в false прежде, чем отправить другой true Сигнал validInA.

Типы данных: Boolean

Допустим ли вход B в виде булева скаляра. Этот управляющий сигнал указывает, когда данные из входного порта B допустимы. Когда этим значением является 1 TRUE) и значением readyB является 1 TRUE), блок получает значения во входном порту B. Когда этим значением является 0 ложь), блок игнорирует входные выборки.

После отправки true Сигнал validInB, может быть некоторая задержка, прежде чем readyB будет установлен в false. Гарантировать все данные обрабатывается, необходимо ожидать, пока readyB не установлен в false прежде, чем отправить другой true Сигнал validInB.

Типы данных: Boolean

Очистить ли внутренние состояния в виде булева скаляра. Когда это значение равняется 1 (true), блок останавливает текущее вычисление и очищает все внутренние состояния. Когда это значение 0 (false) и validInA и значения validInB оба 1 (true), блок начинает новый подкадр.

Типы данных: Boolean

Вывод

развернуть все

Матричный X, возвращенный как вектор или матрица.

Типы данных: single | double | fixed point

Допустимы ли выходные данные, возвращенные как булев скаляр. Этот управляющий сигнал указывает, когда данные в выходном порту X допустимы. Когда этим значением является 1 TRUE), блок успешно вычислил строку X. Когда этим значением является 0 ложь), выходные данные не допустимо.

Типы данных: Boolean

Готов ли блок к входу A, возвращенному как булев скаляр. Этот управляющий сигнал указывает, когда блок готов к новым входным данным. Когда это значение равняется 1 (true) и значение validInA равняется 1 (true), блок принимает входные данные в следующем временном шаге. Когда это значение 0 (false), блок игнорирует входные данные в следующем временном шаге.

После отправки true Сигнал validInA, может быть некоторая задержка, прежде чем readyA будет установлен в false. Гарантировать все данные обрабатывается, необходимо ожидать, пока readyA не установлен в false прежде, чем отправить другой true Сигнал validInA.

Типы данных: Boolean

Готов ли блок к входу B, возвращенному как булев скаляр. Этот управляющий сигнал указывает, когда блок готов к новым входным данным. Когда это значение равняется 1 (true) и значение validInB равняется 1 (true), блок принимает входные данные в следующем временном шаге. Когда это значение 0 (false), блок игнорирует входные данные в следующем временном шаге.

После отправки true Сигнал validInB, может быть некоторая задержка, прежде чем readyB будет установлен в false. Гарантировать все данные обрабатывается, необходимо ожидать, пока readyB не установлен в false прежде, чем отправить другой true Сигнал validInB.

Типы данных: Boolean

Параметры

развернуть все

Количество столбцов в матричном A и строк в матричном B в виде положительного скаляра с целочисленным знаком.

Программируемое использование

Параметры блоков: n
Ввод: символьный вектор
Значения: положительный скаляр с целочисленным знаком
Значение по умолчанию: 4

Количество столбцов в матричном B в виде положительного скаляра с целочисленным знаком.

Программируемое использование

Параметры блоков: p
Ввод: символьный вектор
Значения: положительный скаляр с целочисленным знаком
Значение по умолчанию: 1

При упущении фактора, примененного, прежде чем, каждая строка матрицы учтена в виде действительной положительной скалярной величины. Выход обновляется, когда каждая строка A вводится неопределенно.

Программируемое использование

Параметры блоков: forgettingFactor
Ввод: символьный вектор
Значения: положительный скаляр с целочисленным знаком
Значение по умолчанию: 0.99

Тип данных выходной матрицы X в виде fixdt(1,18,14)'double'единственный, fixdt(1,16,0), или как заданное пользователями выражение типа данных. Тип может быть задан непосредственно или описан как объект типа данных, такой как Simulink.NumericType.

Программируемое использование

Параметры блоков: OutputType
Ввод: символьный вектор
Значения: 'fixdt(1,18,14)' | 'double' | 'single' | 'fixdt(1,16,0)' | '<data type expression>'
Значение по умолчанию: 'fixdt(1,18,14)'

Примеры модели

Алгоритмы

развернуть все

Расширенные возможности

Введенный в R2020b
