Fuzzy Logic Controller with Ruleviewer

Оцените нечеткую систему вывода и просмотрите правила

расширьте все на странице
  • Библиотека:

  • Fuzzy Logic Toolbox

  • Fuzzy Logic Controller with Ruleviewer block

Описание

Блок Fuzzy Logic Controller with Ruleviewer реализует нечеткую систему вывода (FIS) в Simulink® и отображает нечеткий процесс вывода в Средстве просмотра Правила во время симуляции. Вы задаете FIS, чтобы оценить использование параметра FIS matrix. Чтобы изменить время между обновлениями Средства просмотра Правила, задайте Refresh rate в секундах.

Для получения дополнительной информации о нечетком выводе смотрите Нечеткий Процесс Вывода.

Блок Fuzzy Logic Controller with Ruleviewer не поддерживает все функции, поддерживавшие блоком Fuzzy Logic Controller. Блок Fuzzy Logic Controller with Ruleviewer:

  • Только поддержки данные с двойной точностью.

  • Использование 101 точки для дискретизации областей значений выходной переменной.

  • Только поддержки Interpreted execution режим симуляции.

  • Не имеет дополнительных выходных портов для доступа к промежуточным нечетким результатам вывода.

Порты

Входной параметр

развернуть все

Для одно входа нечеткая система вывода вход является скаляром. Для мультивхода нечеткая система объединитесь, входные параметры в векторное использование сигнала блокируется, такие как:

Вывод

развернуть все

Для одно выхода нечеткая система вывода выход является скаляром. Для мультивыхода нечеткая система выход является вектором. Чтобы разделить систему выходные параметры в скалярные сигналы, используйте блок Demux (Simulink).

Параметры

развернуть все

Нечеткая система вывода, чтобы оценить в виде a mamfis или sugfis объект. Задайте имя объекта FIS в MATLAB® рабочая область.

Программируемое использование

Параметры блоков: fismatrix
Ввод: строка, вектор символов
Значение по умолчанию: "fis"

Время между средством просмотра правила обновляется в секундах в виде скаляра. В процессе моделирования отображение Средства просмотра Правила обновляется на заданном уровне, чтобы показать процесс вывода для последних значений входного сигнала.

Программируемое использование

Параметры блоков: Ts
Ввод: строка, вектор символов
Значение по умолчанию: "2"

Примеры модели

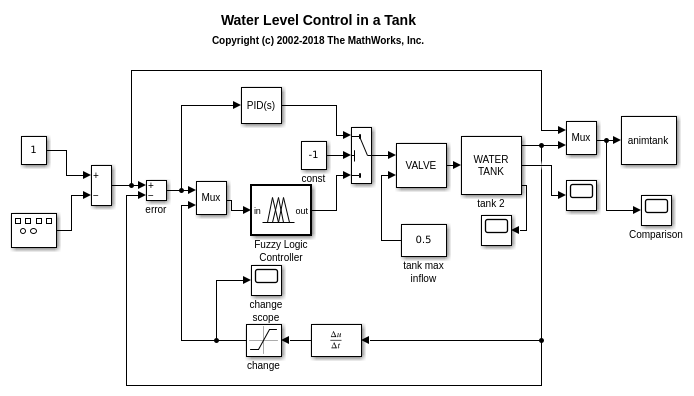

Simulate Fuzzy Inference System

Симулируйте нечеткую систему вывода

Если вы реализовали нечеткую систему вывода с помощью Fuzzy Logic Designer, с помощью Neuro-Fuzzy Designer, или в командной строке, можно симулировать систему в Simulink.

Открыть скрипт

Вопросы совместимости

развернуть все

Предупреждает запуск в R2019b

Расширенные возможности

Смотрите также

Блоки

Приложения

Функции

Темы

Представлено до R2006a
