Можно использовать графики переходного процесса оценить входную задержку, или потеря времени, линейных систем. Входная задержка представляет время, которое требуется для выхода, чтобы ответить на вход.
В приложении System Identification: Чтобы просмотреть график переходного процесса, установите флажок Transient resp в приложении System Identification. Например, график отклика следующего шага показывает задержку приблизительно 0,25 с, прежде чем система ответит на вход.
Переходный процесс
В командной строке: можно использовать impulseplot построить импульсную характеристику. Задержка равна первому положительному пику в величине переходного процесса, которая больше области доверия для положительных временных стоимостей.
Например, следующие команды создают график импульсной характеристики с областью доверия с 1 стандартным отклонением:
load dry2 ze = dry2(1:500); opt = impulseestOptions('RegularizationKernel','TC'); sys = impulseest(ze,40,opt); h = impulseplot(sys); showConfidence(h,1);

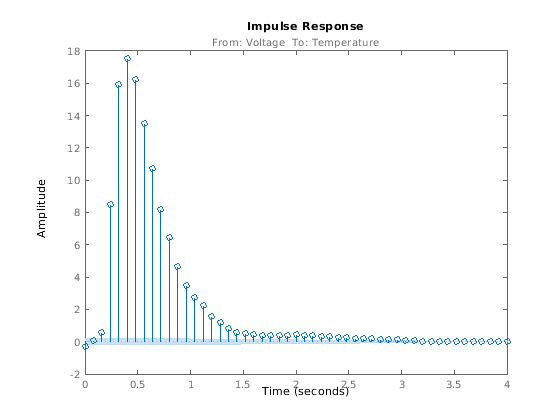

Получившийся рисунок показывает, что первый положительный пик величины ответа, которая больше области доверия для положительных временных стоимостей, происходит в 0,24 с.
Вместо использования showConfidence, можно построить доверительный интервал в интерактивном режиме путем щелчка правой кнопкой по графику и выбора Characteristics> Confidence Region.
